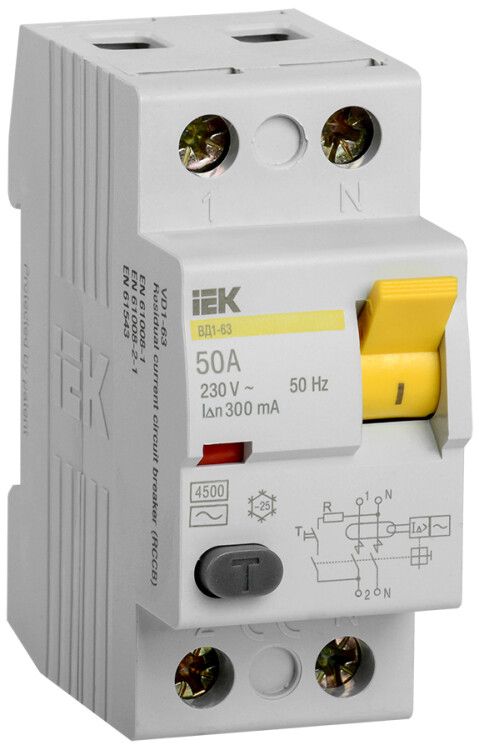

Выключатель дифференциальный (УЗО) ВД1-63 2п 50А 300мА тип AC | MDV10-2-050-300 IEK

Выключатель дифференциального тока (УЗО) 2-полюсный 50А 300мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот УЗО работает без внешнего питания, надёжно срабатывает при появлении опасного тока утечки и совместим с DIN-рейкой. Артикул mdv10-2-050-300 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 50А 300мА тип AC ВД1-63 защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Он не защищает от перегрузок или коротких замыканий - эти функции должны обеспечивать автоматические выключатели. Применяется в бытовых, коммерческих и промышленных сетях переменного тока 230 В, особенно там, где есть риск утечек: ванные комнаты, кухни, мастерские, насосные станции, конвейеры, оборудование с повышенной влажностью.

Технические характеристики

• Номинальный ток: 50 А - позволяет подключать нагрузку до 11,5 кВт при 230 В
• Дифференциальный ток срабатывания: 300 мА (0,3 А) - чувствителен к утечкам выше этого значения
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (стандартный тип для большинства бытовых и промышленных устройств)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Отключающая способность при КЗ: 3 кА - выдерживает кратковременные токи короткого замыкания до этой величины
• Устойчивость к импульсным токам: 0,25 кА - сохраняет работоспособность после кратковременных скачков тока
• Частота: 50 Гц - предназначено для сети стандарта РФ/Европы
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли; требует установки внутри щита
• Модульная ширина: 2 модуля - занимает 36 мм по ширине DIN-рейки
• Глубина монтажа: 74 мм - необходимо учитывать свободное пространство за щитом
• Максимальное сечение кабеля: 35 мм2 - подходит для медных проводов до этого размера
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40C до +40C и влажности до 98%

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 50А 300мА тип AC ВД1-63 монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения требуется место в распределительном щите глубиной не менее 74 мм. Подключение кабелей осуществляется на верхние и нижние зажимы - вход и выход помечены. Нельзя использовать с постоянным током или в цепях с высоким содержанием постоянной составляющей тока утечки. Обязательно сочетать с автоматическим выключателем на 50 А для защиты от перегрузок и КЗ.

Безопасность и стандарты

• Соответствует ГОСТ Р 51326.1 - основной российский стандарт на устройства защитного отключения
• Произведено по ТУ 3421-033-18461115-02 - технические условия производителя IEK
• Не содержит активных компонентов - не потребляет энергию, работает исключительно на основе дифференциального тока

Преимущества

• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения
• Нет необходимости во внешнем питании - надёжность не зависит от наличия напряжения в сети
• Широкий выбор типоисполнений - серия KARAT предлагает более 50 вариантов на 10 значений номинального тока
• Подтверждённая долговечность - срок службы 15 лет при нормальных условиях
• Совместимость с другими изделиями серии KARAT - легко формировать комплексную систему защиты

Ограничения применения

• Не применяется в сетях постоянного тока
• Не защищает от перегрузок и коротких замыканий - обязательно использование с автоматом
• Не рекомендуется для цепей с высоким уровнем пульсирующего постоянного тока утечки (например, от некоторых ИБП или преобразователей частоты)
• IP20 - нельзя устанавливать вне закрытого щита, в сырых или запылённых местах без дополнительной защиты
• Не подходит для защиты групп с естественной утечкой выше 300 мА - например, длинные кабельные трассы или старые системы с плохой изоляцией

Примеры использования

• Защита группы розеток в ванной комнате
• Щитовая защита для кухонного оборудования (плиты, микроволновки, кофе-машины)
• Автоматизация конвейеров на пищевых производствах
• Обеспечение безопасности насосов и гидрофоров в подвале
• Распределительный щит торгового центра с несколькими группами освещения и розеток

Практические советы

• Выбирая УЗО, проверьте, что номинальный ток автомата перед ним равен или меньше 50 А - иначе возможна перегрузка
• При монтаже используйте кабель с сечением не более 35 мм2 - большие жилы не войдут в зажимы
• Проверяйте срабатывание кнопкой «Тест» один раз в месяц - даже если система кажется стабильной
• Не соединяйте несколько УЗО последовательно - это снижает надёжность и усложняет поиск неисправности
• Для помещений с высокой влажностью (бани, бассейны) лучше применить УЗО с дифференциальным током 10–30 мА, а этот - 300 мА - подходит для общей защиты ввода или групповой защиты
• Убедитесь, что в щите достаточно места: глубина 74 мм + 10–15 мм на кабельные петли = минимум 90 мм свободного пространства
