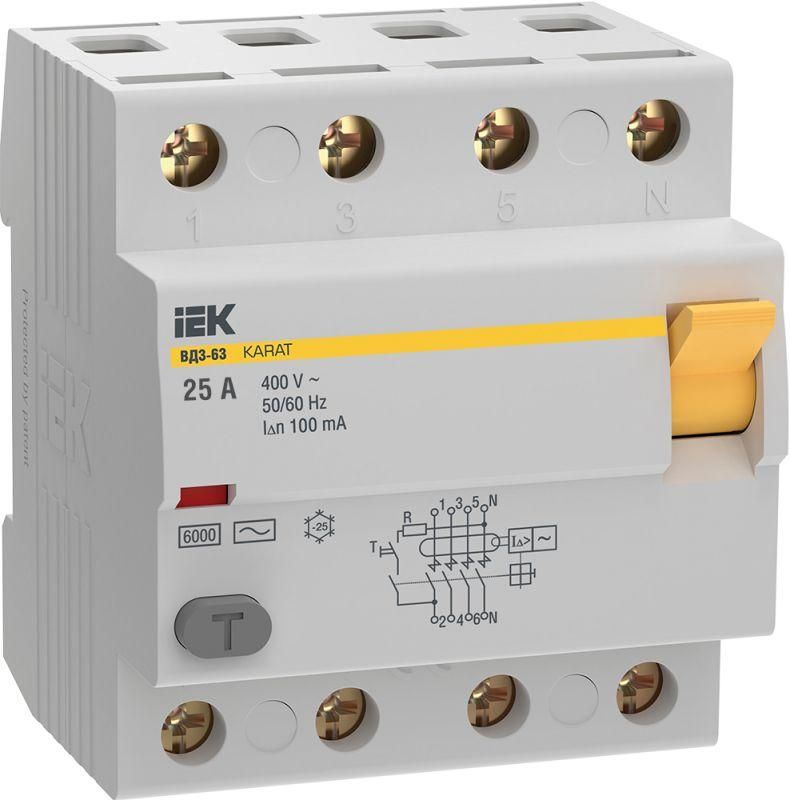

Выключатель дифференциальный (УЗО) ВД3-63 4P 25А 100мА 6кА тип АС KARAT | MDV20-4-025-100 IEK

Выключатель дифференциальный (УЗО) ВД3-63 4P 25А 100мА 6кА тип AC от бренда IEK (ИЭК) - устройство для защиты людей и оборудования от поражения электрическим током при утечке тока в сетях до 400 В. Артикул mdv20-4-025-100 относится к серии KARAT и применяется там, где важна надёжность без зависимости от наличия напряжения в сети.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 4P 25А 100мА 6кА тип AC защищает от поражения током при утечке более 100 мА. Он не защищает от перегрузок или коротких замыканий - эти задачи решают автоматические выключатели. Устройство работает в однофазных и трёхфазных сетях переменного тока 50/60 Гц с напряжением до 400 В.

Подходит для установки в жилых домах, офисах, производственных помещениях, на стройплощадках и в щитах ввода-распределения. Применяется в системах TN-S, TN-C-S, TT. Обязательно используется совместно с автоматическим выключателем, который обеспечивает защиту от КЗ и перегрузки.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 25 А
• Количество полюсов: 4 (трёхфазный + N)
• Номинальный ток утечки: 100 мА (0,1 А)
• Тип чувствительности: AC - реагирует на переменный ток утечки (синусоидальный)
• Отключающая способность при КЗ: 6 кА (не является защитой от КЗ - только выдерживает токи до этого значения без выхода из строя)
• Напряжение изоляции: 415 В
• Ширина по модулю: 4 (занимает 4 модуля на DIN-рейке)
• Максимальное сечение кабеля: 50 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и воды
• Частота: 50/60 Гц
• Рабочий температурный диапазон: от -25 C до +45 C
• Срок службы: 15 лет
• Тип устройства: электромеханический - работает без внешнего питания, даже при отсутствии напряжения в сети

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 4P 25А 100мА 6кА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабель сечением до 50 мм2. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Нулевой провод (N) обязательно проходит через УЗО - он не может быть отведён параллельно.

Обязательно используйте совместно с автоматическим выключателем на 25 А или выше, чтобы обеспечить защиту от перегрузки и короткого замыкания. Установка возможна в щитах с минимальной степенью защиты IP30 - сам УЗО имеет IP20, поэтому требует герметичного корпуса при использовании во влажных или запылённых местах.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1–99 и МЭК 61008-1. Электромеханическая конструкция гарантирует работу даже при обрыве нуля или аварийном снижении напряжения. Отключение происходит при достижении порога утечки 100 мА - это уровень, обеспечивающий безопасность человека при косвенном прикосновении.

Преимущества

• Электромеханический принцип работы - не зависит от напряжения сети, надёжнее электронных аналогов
• Высокая отключающая способность (6 кА) - выдерживает импульсы КЗ без повреждения
• Совместим с большинством щитов серии KARAT и других производителей
• Устойчив к колебаниям температуры - работает в условиях от -25 C до +45 C
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата
• IP20 - нельзя использовать без корпуса в сырых, пыльных или открытых местах
• Только тип AC - не реагирует на пульсирующие или смешанные токи утечки (например, от современных бытовых приборов); для таких случаев нужен тип A или B
• Не рекомендован для цепей с высокими помехами (частотные преобразователи, мощные двигатели без фильтров)

Примеры использования

• Защита группы розеток в кухне или ванной комнате (при наличии автомата на 25 А)
• Щит распределения на производстве - защита трёхфазных станков и конвейеров
• Временные электроустановки на стройплощадках - при питании от генератора или трансформатора
• Централизованная защита нескольких групп в жилом доме (если нагрузка позволяет и есть автомат на входе)

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - максимум 50 мм2; меньшие сечения можно подключать без проблем
• При подключении четырёхполюсного УЗО - все четыре провода (L1, L2, L3, N) должны проходить через него. Ноль не допускается выводить вне УЗО
• Проверяйте работоспособность кнопкой “Т” ежемесячно - она моделирует утечку и вызывает отключение
• Если в помещении много электроники (LED-освещение, компьютеры, зарядки) - рассмотрите переход на УЗО типа A, так как тип AC может не срабатывать на сложные формы тока утечки
• При установке в холодных помещениях (например, на улице или в неотапливаемом щите) - убедитесь, что температура не опускается ниже -25 C
• Не используйте этот УЗО как основной вводный аппарат - всегда комбинируйте его с автоматом подходящего номинала
