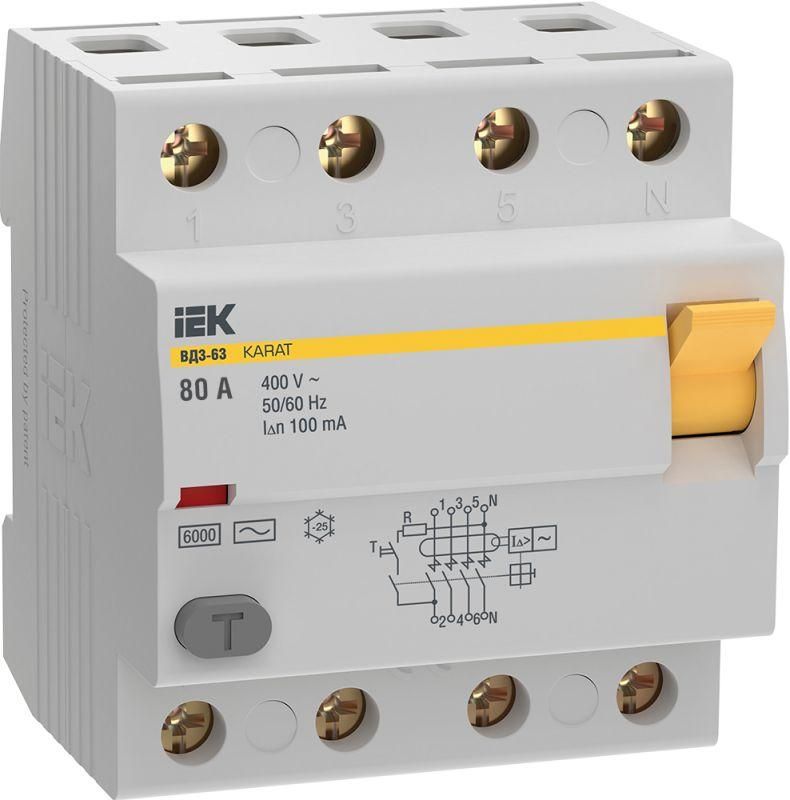

Выключатель дифференциальный (УЗО) ВД3-63 4P 80А 100мА 6кА тип АС KARAT | MDV20-4-080-100 IEK

Выключатель дифференциальный (УЗО) ВД3-63 4P 80А 100мА 6кА тип AC от бренда IEK (ИЭК), артикул mdv20-4-080-100, обеспечивает защиту людей и оборудования от поражения электрическим током при утечке тока в сетях до 400 В. Это электромеханический УЗО из серии KARAT, не требует внешнего питания и работает даже при отсутствии напряжения в сети.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 4P 80А 100мА 6кА тип AC защищает от поражения током при утечке более 100 мА. Он реагирует только на переменный ток утечки (тип AC), что делает его подходящим для бытовых и промышленных систем с обычной нагрузкой - освещением, розетками, двигателями, нагревателями. Применяется в щитах жилых домов, офисов, производственных помещений, строительных площадках. Не предназначен для защиты от перегрузок и коротких замыканий - его обязательно используют совместно с автоматическим выключателем.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 415 В (изоляционное)
• Номинальный ток: 80 А
• Количество полюсов: 4 (трёхфазный + N)
• Номинальный ток утечки: 100 мА (0,1 А)
• Отключающая способность при КЗ: 6 кА (не функция защиты, а предельная устойчивость к импульсу)
• Тип чувствительности: AC - реагирует только на синусоидальный переменный ток утечки
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды
• Ширина по модулям: 4 (занимает 4 модуля на DIN-рейке)
• Максимальное сечение кабеля: 50 мм2
• Рабочий диапазон температур: от -25 C до +45 C
• Срок службы: 15 лет
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 4P 80А 100мА 6кА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов допускается до 50 мм2 - используйте наконечники НШВИ для многожильных кабелей. Обязательно соблюдайте полярность: фазы L1–L3 и нейтраль N должны быть подключены строго согласно маркировке на корпусе. Для правильной работы требуется подключение всех четырёх полюсов - отключение одного из них нарушает работу дифференциальной защиты. УЗО не имеет встроенного автомата - его необходимо устанавливать после или перед автоматическим выключателем на 80 А, который будет защищать от перегрузок и КЗ.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция гарантирует срабатывание даже при обрыве нулевого провода или отсутствии напряжения в сети. Отличается высокой надёжностью в условиях колебаний напряжения. Однако не предназначен для установки во влажных помещениях без дополнительной защиты (например, в закрытом ящике с IP30+).

Преимущества

• Электромеханический принцип действия - работает без зависимости от напряжения сети
• Высокая точность срабатывания при 100 мА - оптимально для защиты групп розеток и мощного оборудования
• Устойчивость к перегрузкам и импульсам до 6 кА
• Совместим с большинством щитов IEK и других производителей благодаря стандартному формату 4 модуля
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не защищает от постоянного тока утечки (DC) - не подходит для систем с преобразователями частоты, солнечными панелями, ИБП
• Не защищает от перегрузок и коротких замыканий - обязательна установка автоматического выключателя
• IP20 - нельзя использовать в открытых, сырых или запылённых местах без корпуса с защитой IP30+
• Только тип AC - не реагирует на импульсные или пульсирующие токи утечки (например, от современных LED-драйверов или компьютеров)
• Не рекомендован для одиночной установки - всегда применяйте в паре с автоматом

Примеры использования

• Защита трёхфазной группы розеток на производстве (станки, насосы, компрессоры)
• Щитовая группа для кухни с плитой, духовым шкафом и другими мощными приборами
• Распределительный щит на стройплощадке с временным питанием
• Объекты с трёхфазным вводом: гостиницы, торговые центры, автосервисы

Практические советы

• Перед монтажом проверьте целостность изоляции кабелей - УЗО сработает при любой утечке выше 100 мА, даже если она не опасна для человека
• При использовании в холодном помещении (ниже 0 C) убедитесь, что щит не продувается ветром - возможны отказы из-за конденсата
• Не подключайте заземление через УЗО - PE-проводник должен идти напрямую к шине, минуя устройство
• Проверяйте работоспособность кнопкой “T” ежемесячно - особенно в условиях повышенной влажности
• Выбирайте автомат с номиналом 80 А или меньше - превышение может вызвать перегрев контактов УЗО
• Для сложных объектов с большим числом потребителей рассмотрите применение двухступенчатой системы: УЗО 300 мА на входе + УЗО 100 мА на группах
