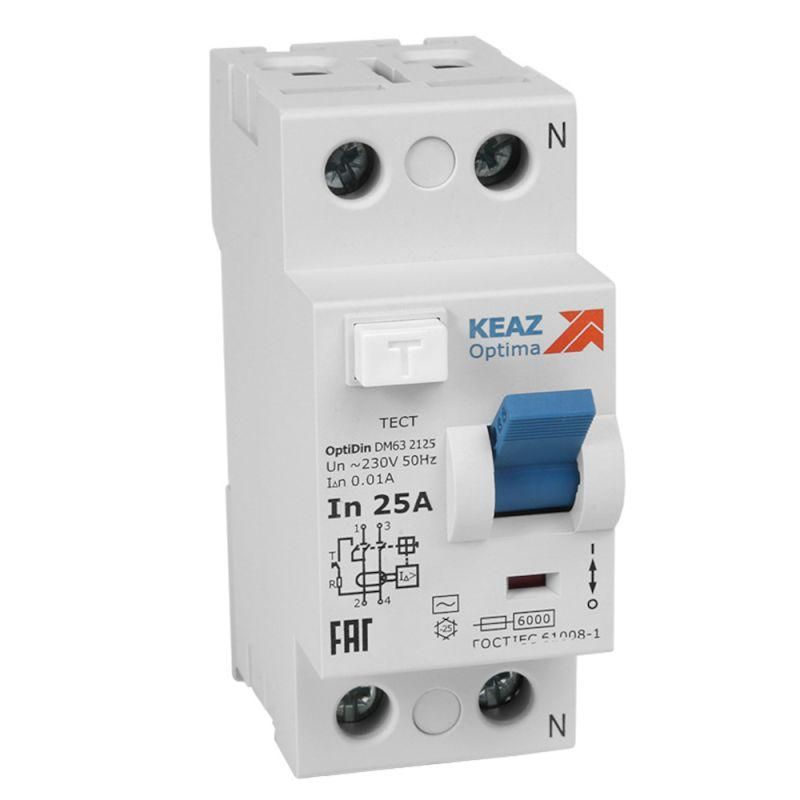

Выключатель дифференциальный (УЗО) OptiDin DМ63-2125-AС-УХЛ4 (2P, 25, 10mA) | 254165 КЭАЗ

Выключатель дифференциального тока (УЗО) 2P 25A 10mA AC серия ДМ63-2125-AC-УХЛ4 от КЭАЗ предназначен для защиты людей от поражения электрическим током при утечках в цепях переменного тока. Это надёжное устройство с высокой степенью защиты и широким температурным диапазоном подходит для установки в жилых, промышленных и коммерческих объектах. Артикул 254165 соответствует серии OptiDin DM63.

Назначение и область применения

УЗО 254165 защищает человека от поражения электрическим током при возникновении утечек тока в сети. Отличается высокой чувствительностью - срабатывает уже при 10 мА, что соответствует требованиям безопасности для мест с повышенной опасностью, таких как ванные комнаты, кухни, детские помещения, мастерские и производственные участки с влажными условиями. Применяется в паре с автоматическими выключателями для комплексной защиты цепей освещения, розеток, бытовой и маломощной промышленной техники.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 25 А
• Дифференциальный ток срабатывания: 10 мА
• Количество полюсов: 2 (2P)
• Тип утечки: AC - только переменный ток
• Номинальное напряжение изоляции: 230 В
• Импульсная прочность: 4 кА / 4 кВ - способен выдерживать кратковременные скачки напряжения
• Ширина по модулю: 2 модуля (стандартная DIN-рейка)
• Частота: 50/60 Гц
• Сечение подключаемых проводов: от 1 до 35 мм2
• Рабочая температура: от -25 C до +40 C
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от воды и пыли
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

УЗО 254165 совместимо с любыми стандартными DIN-рейками 35 мм, используемыми в распределительных щитах. Монтаж выполняется без инструментов - фиксация происходит защёлкой. Подключение проводов возможно с сечением до 35 мм2 - это позволяет использовать мощные кабели без переходников. Для правильного подключения важно соблюдать полярность: входные клеммы обозначены L/N, выходные - также L/N. Нельзя подключать к нему постоянный ток - он реагирует только на переменный (AC).

Безопасность и стандарты

Устройство соответствует международным нормам IEC 61009-1. Индикаторы положения контактов позволяют визуально определить состояние включения/выключения. Защитная шторка предотвращает случайное прикосновение к токоведущим частям во время монтажа. Заводская пломба гарантирует, что аппарат не вскрывался ранее - важный элемент контроля качества перед установкой.

Преимущества

• Поддерживает подключение проводов до 35 мм2 - удобно для силовых линий
• Работает при низких температурах (-25 C), что делает его пригодным для неотапливаемых помещений
• Защитная шторка снижает риск травм при монтаже
• Индикаторы состояния контактов повышают наглядность работы устройства
• Пломба подтверждает оригинальность и целостность - минимизирует риск установки бракованного или восстановленного аппарата

Ограничения применения

• Не предназначено для защиты от постоянного тока утечки - только переменный (AC)
• Степень защиты IP20 не допускает использование в условиях повышенной влажности без корпуса или дополнительной защиты
• Не рекомендуется применять в сетях с частыми перегрузками или колебаниями напряжения выше 4 кВ - возможны отказы
• Не заменяет автоматический выключатель - требует обязательной установки в паре с устройством защиты от перегрузок и коротких замыканий

Примеры использования

• Щитовая квартиры - защита розеточных групп в ванной и кухне
• Производственный цех - питание станков с металлообработкой, где есть контакт с землёй
• Гараж или летняя кузница - временная электросеть с использованием удлинителей
• Общественные здания - офисы, школы, больницы - там, где требуется высокая чувствительность к утечкам

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком толстый провод (более 35 мм2) нельзя затянуть; слишком тонкий (менее 1 мм2) может плохо фиксироваться
• Убедитесь, что УЗО установлен после автомата - так обеспечивается координация защиты
• Проверяйте работу кнопкой «Тест» ежемесячно - даже при отсутствии видимых проблем
• Не устанавливайте в открытых щитах без крышки - IP20 не защищает от внешних воздействий
• При наличии нескольких УЗО в одном щите следите, чтобы они не были подключены последовательно - это вызывает ложные срабатывания
