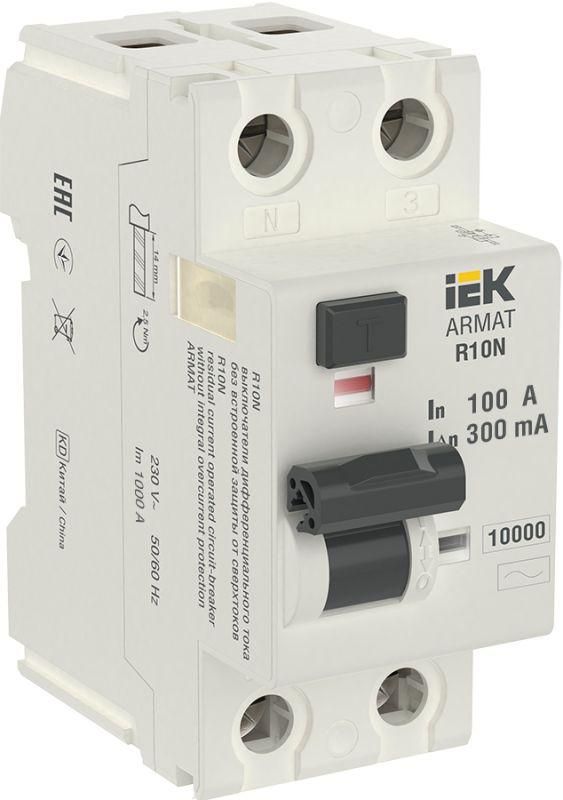

Выключатель дифференциальный (УЗО) R10N 2P 100А 300мА тип AC ARMAT | AR-R10N-2-100C300 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 100А 300мА тип AC R10N от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Этот аппарат серии ARMAT рассчитан на высокую нагрузку и надёжную работу в условиях промышленного и коммерческого электрооборудования.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 100А 300мА тип AC R10N защищает от утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или замыкании на корпус оборудования. Он срабатывает при дифференциальном токе 300 мА, что делает его подходящим для защиты групповых цепей, а не отдельных приборов. Применяется в распределительных щитах промышленных объектов, складов, торговых центров, насосных станций и других местах с высокой мощностью потребления.

Технические характеристики

• Номинальный ток: 100 А - выдерживает постоянную нагрузку до этого значения без перегрева.
• Дифференциальный ток срабатывания: 300 мА - чувствителен к утечкам от 0,3 А и выше.
• Тип тока утечки: AC - реагирует на переменный синусоидальный ток утечки (наиболее распространённый тип в бытовых и промышленных сетях).
• Номинальное напряжение: 230 В - предназначено для однофазной сети 230/400 В.
• Отключающая способность при КЗ: 10 кА - способен безопасно отключить цепь даже при максимальном токе короткого замыкания до 10 тысяч ампер.
• Количество полюсов: 2 - контролирует фазу и ноль одновременно, обеспечивая полное отключение цепи.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних компонентов.
• Монтаж: DIN-рейка, занимает 2 модуля - легко устанавливается в стандартные щиты.
• Площадь сечения провода: 1,5–35 мм2 - позволяет подключать медные жилы любого сечения, используемого в силовых цепях.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды - требует установки внутри закрытого щита.
• Рабочий температурный диапазон: –25…+45 C - работает в неотапливаемых помещениях, включая холодные склады и подвалы.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью.
• Глубина монтажа: 76 мм - необходимо учитывать при проектировании глубины шкафа.
• Цвет: белый - соответствует стандартному цвету устройств IEK серии ARMAT.
• Гарантия: 15 лет - один из самых длительных сроков среди аналогичных устройств.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 100А 300мА тип AC R10N устанавливается на DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход снизу, выход сверху (по правилам ПУЭ). Для монтажа требуется минимум 76 мм свободной глубины в щите. Подходящие провода - медные, сечением от 1,5 до 35 мм2. Нельзя использовать алюминиевые жилы без переходных соединений. Устройство совместимо с автоматическими выключателями IEK серии A9, ABB, Schneider Electric и другими, установленными на одной рейке.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 100А 300мА тип AC R10N соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Обеспечивает класс защиты от поражения током согласно нормам безопасности для помещений с повышенной опасностью. Отключающая способность 10 кА соответствует требованиям для промышленных систем. Сертифицирован для эксплуатации в РФ и странах ЕАЭС.

Преимущества

• Высокая номинальная нагрузка (100 А) - идеально для защиты целых линий, а не одного прибора.
• Долгий срок службы и 15-летняя гарантия - снижают затраты на обслуживание.
• Надёжная механическая конструкция - устойчив к вибрациям и перепадам температур.
• Широкий диапазон сечений проводов - универсальное решение для различных проектов.
• Совместимость с большинством щитов и автоматических выключателей - упрощает замену и модернизацию.

Ограничения применения

• Не подходит для защиты от импульсных токов утечки (например, от современных ИБП или частотных преобразователей) - для них нужен тип A или A-S.
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице или во влажных помещениях без дополнительной защиты.
• Не рекомендован для защиты отдельных розеток или освещения - 300 мА слишком велико для человеческой безопасности в таких случаях (нужны 10–30 мА).
• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц.

Примеры использования

• Защита группы мощных станков на производстве (ток 80–100 А).
• Общая защита питания конвейерной линии в логистическом центре.
• Щитовая защита системы вентиляции в торговом комплексе.
• Федеральная линия питания насосной станции водоснабжения.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - не менее 1,5 мм2 и не более 35 мм2.
• При использовании в щитах с ограниченным пространством учтите глубину 76 мм - возможно, потребуется углубление или увеличение габаритов шкафа.
• Если в цепи есть оборудование с высокими помехами (частотники, сварочные аппараты), рассмотрите замену на УЗО типа A - тип AC может давать ложные срабатывания.
• Не устанавливайте этот УЗО перед другим УЗО с меньшим током срабатывания - возможны координационные проблемы и отказы.
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - особенно в промышленных условиях.
