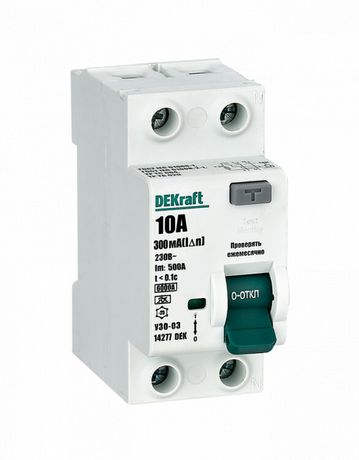

Выключатель дифференциальный (УЗО) УЗО-03 2п 10А 300мА тип A 6кА | 14277DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 2-полюсный 10А 300мА тип A 6кА УЗО-03 от DEKraft предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока в бытовых и промышленных сетях. Это надёжное электромеханическое устройство, совместимое с DIN-рейкой, и работает даже при пониженных температурах.

Назначение и область применения

УЗО-03 от DEKraft защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Также он предотвращает возгорание проводки из-за длительных утечек тока - например, при старении изоляции или попадании влаги. Подходит для установки в жилых домах, офисах, на производстве, в гаражах и других помещениях с однофазными цепями до 230 В.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на стандартную бытовую сеть
• Номинальный ток: 10 А - выдерживает нагрузку до 10 ампер без срабатывания
• Дифференциальный ток: 300 мА (0,3 А) - срабатывает при утечке тока свыше этой величины
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, инверторов)
• Отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6 тысяч ампер
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; требует установки внутри щита
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Тип устройства: электромеханический - работает без внешнего питания, надёжнее в аварийных ситуациях
• Устойчивость к импульсам тока: 6 кА - выдерживает кратковременные скачки тока, характерные для молний или запуска мощных двигателей

Совместимость и монтаж

УЗО-03 монтируется на стандартную DIN-рейку шириной 35 мм, как все модульные автоматические выключатели. Для правильной работы требуется подключение: входные клеммы - с верхней стороны, выходные - с нижней. Обязательно соблюдать полярность: L и N должны быть подключены точно согласно маркировке на корпусе. Устройство не требует дополнительного питания и совместимо с любыми автоматическими выключателями, установленными в том же щите.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения в сети, что делает её более надёжной, чем электронные аналоги. Применение типа A гарантирует защиту от утечек, вызванных современной электроникой - такими как ИБП, LED-драйверы, инверторы и зарядные станции.

Преимущества

• Электромеханическая схема - не зависит от наличия напряжения, работает при обрыве нуля
• Тип A - эффективен против утечек от импульсных нагрузок, которые не ловят обычные УЗО типа AC
• Работает при низких температурах - подходит для холодных помещений, подвалов, наружных щитов (при условии герметичности)
• Индикация состояния - есть визуальное положение рычага: “I” - включено, “O” - отключено
• Надёжное механическое срабатывание - минимум ложных срабатываний

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - необходимо использовать в паре с автоматическим выключателем
• IP20 - нельзя устанавливать вне закрытого щита, в сырых местах или на улице
• Не подходит для трёхфазных систем - только для однофазных цепей 230 В
• 300 мА - слишком высокий порог для защиты человека в ванных комнатах или детских зонах; там нужны УЗО на 10–30 мА

Примеры использования

• Защита группы розеток в кухне с микроволновкой, блендером и кофе-машиной
• Щитовая на этаже многоквартирного дома - защита всей квартиры от утечек
• Гараж с точечным освещением, светодиодными лентами и зарядкой инструментов
• Производственный участок с оборудованием на базе частотных преобразователей

Практические советы

• Перед установкой проверьте, чтобы нулевой провод не был соединён с заземлением после УЗО - это вызовет ложные срабатывания
• Обязательно протестируйте устройство кнопкой “T” сразу после монтажа - оно должно отключиться
• При использовании нескольких УЗО в одной системе следите, чтобы они были правильно скоординированы по времени срабатывания - иначе возможна селективность
• Для защиты человека используйте УЗО на 30 мА, а этот - УЗО-03 - лучше применять как групповое устройство на входе в объект
• Посадочный диаметр кабельных вводов - стандартный для 2-модульных устройств; максимальное сечение жил - до 25 мм2
