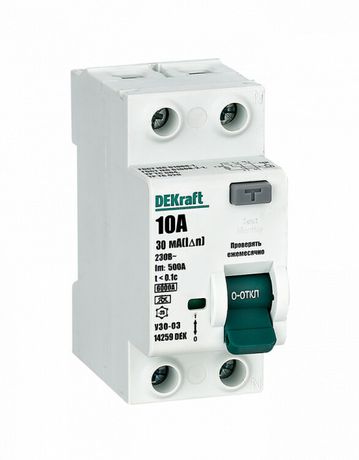

Выключатель дифференциальный (УЗО) УЗО-03 2п 10А 30мА тип A 6кА | 14259DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 2P 10А 30мА тип A 6кА УЗО-03 от DEKraft предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Это надёжное электромеханическое устройство, совместимое со стандартными DIN-рейками и подходящее для бытовых и промышленных сетей 230 В.

Назначение и область применения

УЗО-03 от DEKraft защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции проводов, неисправностях оборудования или контакте человека с токоведущими частями. Он срабатывает при дифференциальном токе 30 мА - уровне, который считается безопасным для жизни человека. Применяется в жилых домах, офисах, на производстве, в помещениях с повышенной влажностью (ваннные комнаты, кухни), а также для защиты групповых цепей освещения, розеток и бытовой техники.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной однофазной сети 220–240 В.
• Номинальный ток: 10 А - допустимый постоянный ток через устройство; не рекомендуется подключать нагрузку свыше 2,3 кВт.
• Дифференциальный ток срабатывания: 30 мА - чувствительность соответствует требованиям безопасности для защиты людей.
• Тип дифференциального расцепителя: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, LED-светильников).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до этой величины.
• Количество полюсов: 2P - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе.
• Напряжение изоляции: 500 В - обеспечивает безопасную работу при перегрузках и импульсах.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как грозовые разряды.
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри щита.
• Ширина: 2 модуля (36 мм) - занимает стандартное место на DIN-рейке.
• Глубина монтажа: 75,5 мм - необходимо учитывать при проектировании корпуса щита.
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран.
• Степень загрязнения: 2 - рассчитан на использование в условиях с умеренным количеством пыли и небольшой влажностью (не для сырых помещений вне щита).

Совместимость и монтаж

УЗО-03 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние зажимы: входные провода - сверху, выходные - снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Для работы требуется наличие заземления в системе TN-S или TN-C-S. Устройство не требует внешнего питания - полностью электромеханическое, поэтому остаётся работоспособным даже при отключении нуля. Совместим с автоматическими выключателями DEKraft и другими брендами, имеющими аналогичные габариты.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Сертифицирован для использования в бытовых и коммерческих объектах. Электромеханическая конструкция гарантирует срабатывание даже при отказе сети - в отличие от электронных УЗО, он не зависит от наличия напряжения на входе. Наличие кнопки «Тест» позволяет проверять исправность устройства ежемесячно.

Преимущества

• Электромеханическая схема - надёжнее электронных аналогов, особенно при перебоях в питании.
• Тип A - эффективно защищает от утечек от современной техники (стиральные машины, инверторы, компьютеры).
• Низкая рабочая температура - можно использовать в неотапливаемых помещениях (чердачные щиты, подвалы).
• Фиксированная конструкция - снижает риск случайного отключения при вибрации.
• Ярко окрашенный рычаг - легко определить состояние (вкл/выкл) в темноте.

Ограничения применения

• Не предназначено для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для защиты цепей с высоким уровнем постоянного тока утечки (например, от солнечных батарей); для этого нужен тип B.
• Не заменяет автоматический выключатель - требует параллельной установки аппарата защиты от перегрузок и КЗ.
• Не следует применять в сетях IT (с изолированной нейтралью) - не будет срабатывать при первой утечке.
• Работает только при наличии нулевого провода - не используется в двухпроводных системах без N.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы.
• Щитовая группа для кухонной техники - микроволновки, холодильника, кофемашины.
• Автоматизация на производстве - защита станков с частотными преобразователями.
• Общедомовой щит - в качестве второго уровня защиты после основного УЗО большего номинала.

Практические советы

• Перед установкой всегда проверяйте целостность изоляции проводов - УЗО не спасёт от короткого замыкания без автомата.
• При монтаже в старые щиты убедитесь, что глубина 75,5 мм свободна - иначе крышка не закроется.
• Подбирайте УЗО с запасом по току: если нагрузка близка к 8–9 А, лучше взять 16 А, чтобы избежать ложных срабатываний.
• Проверяйте функциональность кнопкой «Тест» хотя бы раз в месяц - особенно перед сезоном повышенной нагрузки.
• Не используйте УЗО-03 в цепях с диммерами, трёхфазными двигателями или светодиодными светильниками с плохой фильтрацией - возможны ложные срабатывания.
