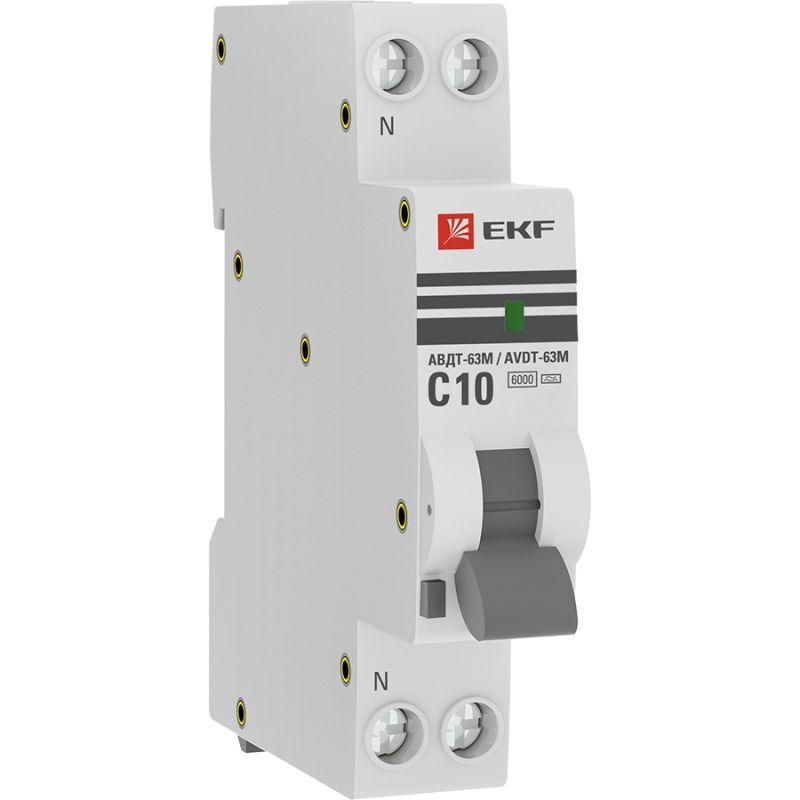

Дифференциальный автомат АВДТ-63М 10А/30мА (1мод, хар. C, электронный, тип A) 6кА EKF PROxima - D636EA10C30

Автоматический выключатель дифференциального тока АВДТ-63М EKF PROxima - это компактное устройство, совмещающее защиту от токов утечки и перегрузок/коротких замыканий в одном модуле. Подходит для установки в распределительных щитах жилых и общественных зданий, обеспечивает безопасность при работе с бытовой техникой и оборудованием, использующим электронную начинку.

Назначение и область применения

АВДТ-63М EKF PROxima предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения повреждений проводки и оборудования при перегрузках и коротких замыканиях. Особенно эффективен там, где используются устройства с выпрямителем - такие как компьютеры, зарядные станции, инверторы, стиральные машины, холодильники и другая современная техника. Применяется в однофазных сетях 230 В в квартирах, офисах, мастерских и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 10 А - позволяет подключать нагрузку до 2,3 кВт при 230 В
• Номинальный дифференциальный ток утечки: 30 мА - чувствительность, достаточная для защиты человека
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от импульсных блоков питания)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (бытовые приборы, освещение)
• Номинальная отключающая способность: 6 кА - способен отключить цепь даже при серьезном КЗ
• Номинальное напряжение: 230 В, частота: 50 Гц - для стандартной однофазной сети РФ
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль отключается вместе с фазой, что повышает безопасность
• Номинальное напряжение изоляции: 500 В - гарантирует надежную изоляцию внутри устройства
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Сечение провода: 0–16 мм2 - поддерживает как медные, так и алюминиевые проводники
• Ширина: 1 модуль - экономит место в щите
• Глубина монтажа: 45 мм - требует минимального свободного пространства за DIN-рейкой
• Рабочий диапазон температур: -25…+50 C - работает в неотапливаемых помещениях и на улице (в закрытых щитах)
• Степень защиты IP20 - защищен от прикосновения пальцами, но не от воды и пыли; применяется только во внутренних установках
• Степень загрязнения: 3 - допустимо использование в условиях повышенной запыленности (например, в мастерской)
• Гарантия: 84 месяца - длительный срок службы, подтвержденный производителем

Совместимость и монтаж

АВДТ-63М EKF PROxima монтируется на стандартную DIN-рейку 35 мм. Для подключения подходят как медные, так и алюминиевые провода сечением от 0 до 16 мм2. Обязательно соблюдайте полярность: входные контакты помечены L и N, выходные - соответственно L1 и N1. Нулевой проводник обязательно коммутируется - это важно для корректной работы электронного УЗО. Устройство не требует внешнего питания - работает автономно за счет энергии самой сети. Совместим со всеми стандартными щитами, соответствующими ГОСТ Р 50030.2.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61009-1 и российскому ГОСТ Р 50807. Электронный тип УЗО обеспечивает более точное срабатывание при сложных формах тока утечки, чем обычные электромеханические аналоги. Также встроена защита от перенапряжений - снижает риск выхода из строя при грозовых разрядах или коммутационных бросках. Отключение происходит при достижении порога 30 мА - уровень, рекомендованный для защиты жизни человека.

Преимущества

• Экономия места: всего 1 модуль вместо двух отдельных устройств (автомат + УЗО)
• Электронный тип А - надежно реагирует на пульсирующие токи утечки от современной техники
• Защита от перенапряжений - продлевает срок службы самого аппарата и подключенного оборудования
• Коммутация нуля - исключает опасность сохранения потенциала на нейтрали после отключения
• Поддержка алюминиевых проводов - удобно при реконструкции старых систем
• Долгий срок гарантии - 7 лет - указывает на высокую надежность сборки

Ограничения применения

• Не предназначено для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для трехфазных сетей - только для однофазных 230 В
• Электронный тип УЗО требует наличия напряжения в сети для работы - при полном отключении питания он не сможет восстановить работу самостоятельно
• Не рекомендуется для цепей с постоянным током утечки (например, от солнечных инверторов без фильтрации)
• Из-за малой глубины монтажа (45 мм) возможны трудности при установке в уже плотно забитых щитах с большим количеством кабелей

Примеры использования

• Щиток в кухне - защита розеток для микроволновки, кофемашины, посудомоечной машины
• Оборудование в мастерской - защита станков с ЧПУ, сварочных инверторов, электроинструментов
• Офисная зона - защита серверов, принтеров, рабочих мест с ПК и мониторами
• Жилое помещение - отдельная группа на детскую комнату, ванную, туалет

Практические советы

• Проверьте перед монтажом, чтобы ноль был правильно подключен - неверная коммутация вызовет отказ УЗО
• При использовании алюминиевых проводов - зачистите их, обработайте антиоксидантной пастой и затяните клеммы усилием, указанном в инструкции
• После установки нажмите кнопку «Тест» - устройство должно отключиться. Если нет - проверьте подключение или замените аппарат
• Не устанавливайте АВДТ-63М EKF PROxima в качестве главного автомата - он рассчитан на групповые линии, а не на весь дом
• При замене старого УЗО - учтите, что новый имеет меньшую глубину, поэтому можно использовать дополнительные переходные планки для лучшей фиксации
