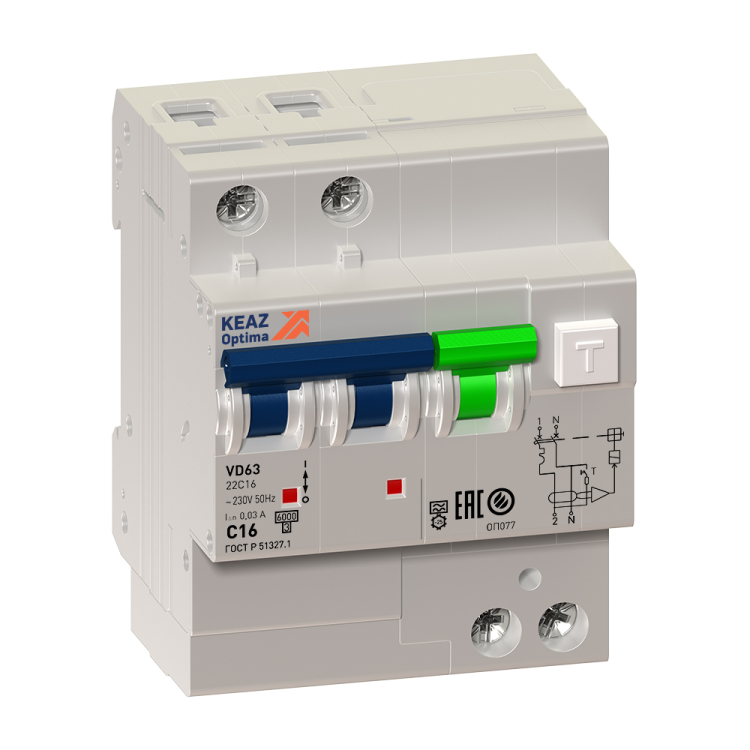

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-22C10-A-УХЛ4 2п 10А C 30мА тип A | 103452 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ 103452 - двухполюсное устройство с защитой от утечек тока (30 мА) и перегрузок/коротких замыканий, предназначено для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Обеспечивает безопасность людей и оборудования в сетях переменного тока 230 В, 50 Гц.

Назначение и область применения

Выключатель автоматический дифференциального тока КЭАЗ 103452 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечке через тело (например, при контакте с поврежденной изоляцией) и предотвращает возгорание проводки из-за длительных малых утечек тока. Подходит для установки в щитах торговых центров, офисов, производственных участков, мастерских и других помещений с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может коммутировать без повреждений
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточна для защиты человека
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный (например, от импульсных блоков питания, светодиодных светильников, частотных преобразователей)
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при коротком замыкании с током до 6000 А
• Номинальное напряжение: 230 В AC - работает в однофазных сетях 220–240 В
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Характеристика срабатывания: C - отключение при кратковременных перегрузках (до 5–10× I_n), подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Количество полюсов: 2 - коммутация фазы и нулевого провода одновременно
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что повышает безопасность
• Количество модулей: 4 - занимает 4 стандартных места на DIN-рейке (1 модуль = 17,5 мм)
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочая температура: от –40 C до +55 C - допускает эксплуатацию в неотапливаемых помещениях, на улице (внутри щита)
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Класс токоограничения: 3 - быстродействующее устройство, снижающее тепловую энергию при КЗ
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Глубина монтажа: 5,5 мм - минимальный зазор между лицевой панелью щита и механизмом
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых осаждений и конденсата

Совместимость и монтаж

Выключатель автоматический дифференциального тока КЭАЗ 103452 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите - 4 модуля. Подключение осуществляется к верхним и нижним клеммам: вход - сверху, выход - снизу. Нейтральный проводник обязательно подключается, так как он коммутируется. Максимальное сечение кабеля - 25 мм2, затяжка клемм должна выполняться моментом 0,8–1,0 Нм. Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников. Устройство совместимо со всеми сериями OptiDin и OptiDin VD63 от КЭАЗ.

Безопасность и стандарты

Выключатель автоматический дифференциального тока КЭАЗ 103452 соответствует ГОСТ Р 51327.1-2010 и ТУ 3422-046-05758109-2008. Соответствие этим нормам гарантирует надежность срабатывания при утечке 30 мА в течение 0,3 секунды. Устройство прошло проверку на термическую и механическую прочность, устойчивость к перегрузкам и импульсным воздействиям. Применяется в системах TN-S и TN-C-S, где есть отдельный PE-проводник.

Преимущества

• Защита от всех видов утечек: переменных и пульсирующих постоянных токов (тип A) - актуально для современной техники
• Объединение двух функций (УЗО + автомат) в одном корпусе - экономия места в щите
• Коммутация нуля - исключает риск оставления фазы под напряжением после отключения
• Высокая отключающая способность (6 кА) - обеспечивает безопасность даже при серьезных авариях
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий
• Класс токоограничения 3 - минимизирует повреждения проводки при КЗ

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• Не предназначен для открытой установки - степень защиты IP20 требует герметичного щита
• Не подходит для защиты цепей с высоким уровнем естественных утечек (>10 мА) - возможны ложные срабатывания
• Не используется в качестве основного рубильника - не рассчитан на частые ручные операции
• Не рекомендуется для цепей с мощностью более 2,3 кВт (при 230 В) - превышение номинала 10 А вызывает перегрев

Примеры использования

• Щит этажный в офисном здании - защита розеточных групп в кабинетах и серверных
• Производственный участок - питание станков с ЧПУ, инверторов, сварочных аппаратов
• Торговый зал - розетки для касс, кофе-машин, холодильных витрин
• Подвал или технический этаж - защита насосов, вентиляторов, освещения
• Котельная - питание контрольных приборов и датчиков

Практические советы

• Выбирая этот выключатель автоматический дифференциального тока КЭАЗ 103452, убедитесь, что суммарная нагрузка на группу не превышает 10 А
• Проверьте посадочные размеры: глубина монтажа 5,5 мм - важно для тонких щитов
• При использовании в условиях повышенной влажности (бани, подвалы) используйте щиты с классом защиты IP54 и внутренней вентиляцией
• Тестируйте устройство кнопкой “T” один раз в месяц - это проверяет работоспособность дифференциального триггера
• Не устанавливайте параллельно с другими УЗО - это может вызвать селективные отказы
• Для сложных объектов с множеством потребителей - используйте селективные (S-типа) УЗО на вводе, а этот автомат - на ответвлениях
