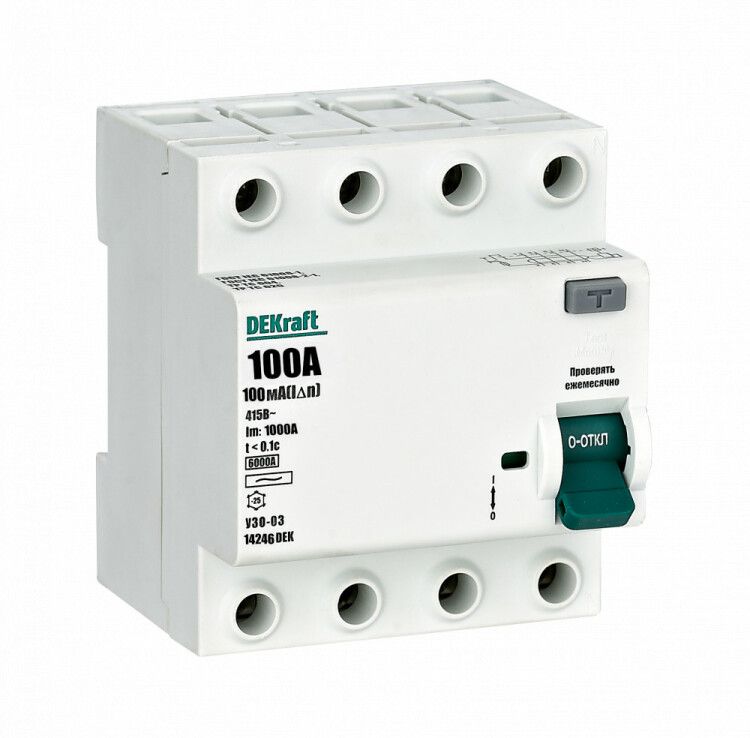

Выключатель дифференциальный (УЗО) УЗО-03 4п 100A 100мА тип AC 6кА | 14246DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 4-полюсный 100А 100мА тип AC 6кА УЗО-03 от DEKraft предназначен для защиты людей и оборудования от поражения электрическим током и предотвращения пожаров, вызванных утечками тока в трёхфазных сетях до 400 В. Этот аппарат сочетает надёжную электромеханическую конструкцию с возможностью монтажа на DIN-рейку, что делает его удобным решением для промышленных и коммерческих объектов.

Назначение и область применения

УЗО-03 используется для защиты электрических цепей от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Применяется в трёхфазных системах с заземлением TN-S, TN-C-S, IT. Подходит для установки в щитах промышленного оборудования, конвейеров, насосных станций, HVAC-систем, торгового оборудования и других мощных нагрузках. Не предназначено для защиты однофазных бытовых цепей - для них используются двухполюсные УЗО.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (50/60 Гц)
• Номинальный ток: 100 А - максимальный постоянный ток, который может проходить через устройство без срабатывания
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; сработает при превышении этого значения
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Тип дифференциального расцепителя: AC - реагирует только на переменный ток утечки (не срабатывает на постоянный или импульсный)
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при КЗ
• Напряжение изоляции (Ui): 500 В - максимальное рабочее напряжение между токоведущими частями и корпусом
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозы)
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 76,5 мм - требует достаточного места внутри щита
• Способ монтажа: на DIN-рейку типа DRA
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запыления (без металлической пыли, конденсата и агрессивной среды)

Совместимость и монтаж

УЗО-03 устанавливается на DIN-рейку в распределительном щите. Обязательно требуется последовательное соединение с автоматическим выключателем, который обеспечивает защиту от перегрузок и коротких замыканий. Номинальный ток автомата должен быть **выше** на одну ступень: - Для УЗО 100 А - используйте автомат на 125 А. - Автомат на 80 А недостаточен - он не обеспечит координацию и может сработать раньше УЗО, лишив его функции защиты.

Подключение: входные кабели - сверху, выходные - снизу. Все четыре полюса (L1, L2, L3, N) должны быть подключены строго по схеме. Нулевой провод не должен быть разрывным после УЗО - иначе устройство не будет работать. Не рекомендуется использовать совмещённые PEN-проводники (TN-C системы); требуется отдельный PE и N.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R МЭК 61009-1-2017. Электромеханическая конструкция гарантирует работу даже при отсутствии питания - не зависит от внешнего источника. Это важно для безопасности в аварийных ситуациях. Устройство не содержит электронных компонентов, снижающих надёжность при перепадах напряжения.

Преимущества

• Электромеханическая схема - работает без внешнего питания, высокая отказоустойчивость
• Защита всех четырёх проводников - исключает риск утечки через ноль
• Высокая отключающая способность (6 кА) - подходит для промышленных сетей с большими токами КЗ
• Работает при низких температурах - подходит для холодных помещений и наружных щитов (при условии IP20)
• Стандартная модульная ширина - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не подходит для сетей с постоянным током утечки (DC) - например, где есть преобразователи частоты, LED-драйверы, UPS - для таких случаев нужен тип A или B
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации или в наружных щитах
• Не предназначен для защиты от перегрузок - обязательно требуется параллельный автомат
• Не рекомендуется применять в системах TN-C - необходимо перевести её в TN-S или TN-C-S перед установкой
• При использовании с частотными преобразователями возможны ложные срабатывания - требуется проверка совместимости

Примеры использования

• Щит управления конвейерной линией на пищевом производстве
• Распределительный щит насосной станции с тремя двигателями по 30 кВт
• Общий ввод в торговом центре с трёхфазной нагрузкой
• Щит освещения и силовой нагрузки на складском комплексе
• Линия питания промышленного станка с ЧПУ

Практические советы

• Проверьте глубину щита - УЗО-03 требует минимум 76,5 мм свободного пространства. Учитывайте также место для клемм и проводов.
• При монтаже не затягивайте клеммы слишком сильно - это может повредить медные жилы и вызвать нагрев.
• После установки всегда выполняйте тестирование кнопкой “T” - она имитирует утечку тока и проверяет исправность механизма.
• Не подключайте ноль от другого УЗО - каждое устройство должно иметь собственный нулевой провод, идущий прямо от главного N-шинки.
• Для сложных систем с несколькими УЗО используйте селективные (S-тип) устройства, чтобы избежать массового отключения.
• УЗО-03 от DEKraft - это серийное решение. При замене можно использовать аналоги с такими же параметрами, но лучше сохранять одинаковый бренд для согласованности характеристик.
