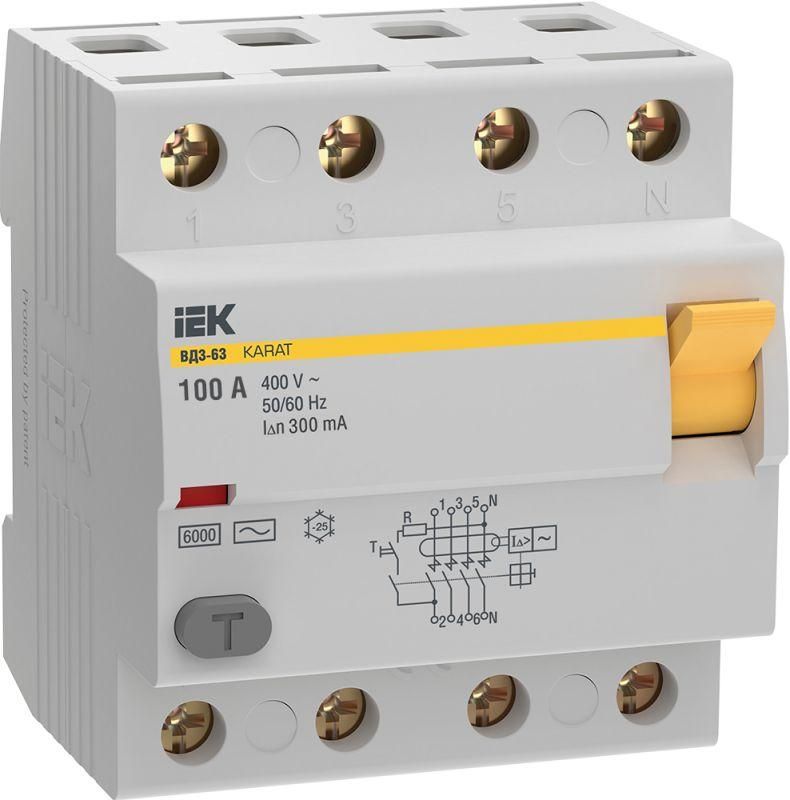

Выключатель дифференциальный (УЗО) ВД3-63 4P 100А 300мА 6кА тип АС KARAT | MDV20-4-100-300 IEK

Выключатель дифференциальный (УЗО) ВД3-63 4P 100А 300мА 6кА тип AC от бренда IEK (ИЭК) - устройство электромеханического типа, обеспечивающее защиту людей и оборудования от поражения током при утечке в сетях до 400 В. Артикул mdv20-4-100-300 относится к серии KARAT и применяется там, где важна надёжность без зависимости от наличия напряжения в сети.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 4P 100А 300мА 6кА тип AC защищает от поражения электрическим током при утечке через изоляцию - например, при повреждении провода, контакте человека с токоведущими частями или выходе из строя бытовой техники. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Применяется в трёхфазных сетях 400 В с частотой 50/60 Гц. Подходит для установки в жилых домах, офисах, производственных помещениях, на стройплощадках и в щитах ввода-распределения (ЩВР, ЩР).

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Количество полюсов: 4 (трёхфазный + N)
• Номинальный ток утечки: 300 мА (0,3 А) - чувствительность к опасной утечке
• Отключающая способность при КЗ: 6 кА - не функция защиты, а предельная нагрузка на контактную систему
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный
• Напряжение изоляции: 415 В
• Ширина по модулям: 4 (занимает 4 модуля на DIN-рейке)
• Максимальное сечение кабеля: 50 мм2
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Способ монтажа: на DIN-рейку 35 мм
• Рабочий диапазон температур: от -25 C до +45 C
• Частота: 50/60 Гц
• Срок службы: 15 лет

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 4P 100А 300мА 6кА тип AC совместим с любыми DIN-рейками стандарта EN 60715. Для правильного подключения требуется свободное место в щите шириной 72 мм (4×18 мм). Максимальное сечение кабеля - 50 мм2, что позволяет использовать медные провода до 35–50 мм2. Нулевой проводник (N) обязательно подключается к соответствующему зажиму - игнорирование этого требования делает устройство неработоспособным. Установка возможна только после монтажа автоматических выключателей для защиты от перегрузок и КЗ. Не допускается использование без внешнего автомата!

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ R 51326.1-99 и IEC 61009-1. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения в сети - отличие от электронных аналогов, которые могут отказывать при авариях. Сертифицирован для эксплуатации в условиях, предусмотренных для промышленных и коммерческих объектов. Соответствие классу AC означает, что он не реагирует на постоянный ток утечки - важно учитывать при использовании с преобразователями частоты, ИБП или LED-освещением с фильтрами.

Преимущества

• Электромеханический принцип работы - работает без внешнего питания, надёжнее в аварийных ситуациях
• Высокий номинальный ток (100 А) - подходит для мощных потребителей: насосов, печей, кондиционеров, группового освещения
• Чётко заданный порог срабатывания (300 мА) - эффективно защищает от возгораний при длительных утечках
• Совместим с сериями KARAT других изделий IEK - удобно для унификации щитов
• Долгий срок службы (15 лет) - снижает затраты на обслуживание

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательна установка с автоматическим выключателем
• Тип AC - не реагирует на постоянный ток утечки, поэтому не подходит для цепей с выпрямителями, инверторами, солнечными панелями
• IP20 - нельзя устанавливать вне закрытого щита, особенно во влажных местах (баня, улица, подвал без герметизации)
• Не рекомендован для однополюсных или двухполюсных сетей - используется исключительно в четырёхпроводных трёхфазных системах TN-S/TN-C-S
• При наличии нескольких УЗО в одной цепи возможны ложные срабатывания - нужен координационный подбор

Примеры использования

• Защита группы мощных станков на заводе (электродвигатели 380 В)
• Общая защита ввода в многоквартирном доме (групповое УЗО перед распределением по этажам)
• Щит на стройплощадке для временного питания электроинструментов
• Цепь питания теплового насоса или электрокотла мощностью до 22 кВт
• Распределительный щит торгового центра с несколькими контурами освещения и розеток

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - 50 мм2 максимум. Использование более толстого провода недопустимо.
• Подключение нуля (N) - строго по схеме. Обрыв нуля на входе или выходе УЗО приведёт к потере защиты.
• Не используйте этот УЗО вместо автоматического выключателя - всегда сочетайте с аппаратом на 100 А (например, ВА47-29 100А).
• Проверяйте работоспособность кнопкой “Т” ежемесячно - тестирование не требует специнструментов.
• Если в цепи есть частотные преобразователи, светодиодные светильники с драйверами или ИБП - рассмотрите УЗО типа A или B, так как AC не сработает.
• При проектировании щита учтите, что 4 модуля занимают значительное место - планируйте плотность компоновки заранее.
