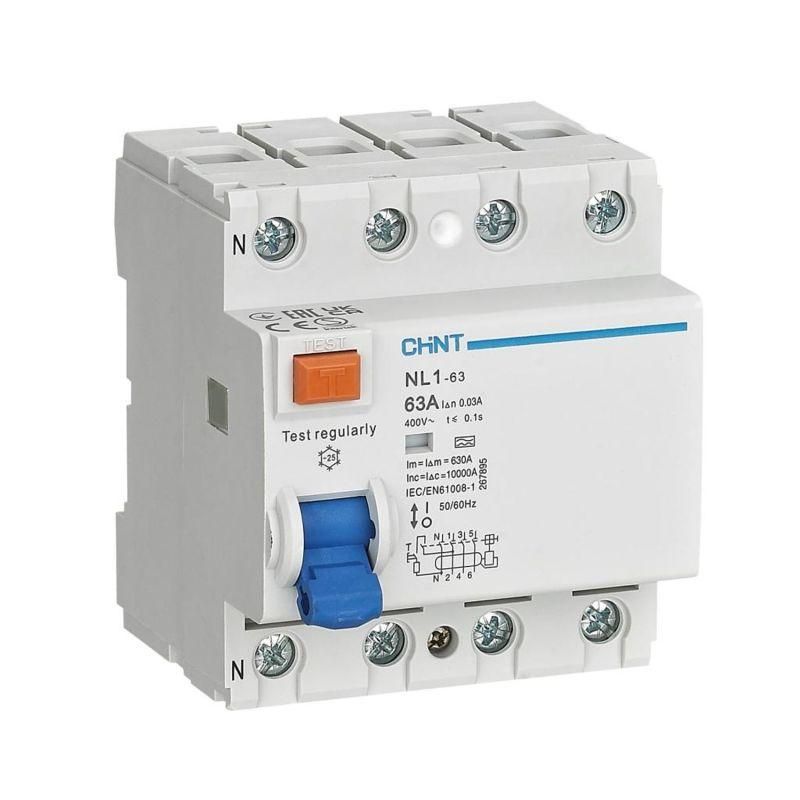

Выключатель дифференциального тока (УЗО) 4п 100А 300мА тип AC-S NL1-100 10кА (R) CHINT 200425

Устройство защитного отключения (УЗО) 4 полюса 100 А 300 мА тип AC-S NL1-100 10 кА (R) от бренда CHINT серии NL1 предназначено для защиты людей от поражения электрическим током и предотвращения возгораний в результате утечек тока в трёхфазных сетях с нулевым проводником. УЗО NL1-100 обеспечивает надёжную работу в промышленных и коммерческих объектах при номинальном токе до 100 А.

Назначение и область применения

УЗО NL1-100 применяется в трёхфазных электрических сетях напряжением до 400 В, частотой 50/60 Гц, где требуется защита от утечек тока величиной 300 мА. Подходит для установки в распределительных щитах жилых, офисных, производственных и общественных зданий. Защищает от косвенных прикосновений - когда человек случайно касается корпуса оборудования, оказавшегося под напряжением из-за повреждения изоляции. Также снижает риск возгорания, вызванного длительной утечкой тока через изоляцию или землю.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который устройство может безопасно проводить без перегрева.
• Номинальный ток утечки: 300 мА (0,3 А) - чувствительность к утечкам, при которой УЗО автоматически отключится.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство.
• Отключающая способность при КЗ: 10 кА - максимальный ток короткого замыкания, который УЗО может безопасно прервать.
• Количество полюсов: 4 - защищает три фазы и ноль одновременно, все полюса отключаются при срабатывании.
• Селективная защита: да - позволяет координировать работу с другими УЗО в многоуровневой системе, чтобы не отключались всё питание при локальной утечке.
• Напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний).
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды.
• Рабочий диапазон температур: от -25 C до +40 C - допустимый интервал для установки в помещениях без отопления или с кондиционированием.
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира.
• Степень загрязнения: 2 - предназначен для установки в условиях, где возможны небольшие количества пыли и конденсата, но не в сырых или запылённых местах.
• Электрическая и механическая износостойкость: 2000 циклов включения/отключения - срок службы при регулярном использовании.

Совместимость и монтаж

УЗО NL1-100 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо соблюдать полярность: входные клеммы обозначены L1–L3 и N, выходные - соответственно T1–T3 и T. Ноль обязательно подключается через УЗО - отключение происходит только при разрыве всех четырёх полюсов. Устройство совместимо с автоматическими выключателями серии CHINT NL1, а также с аналогичными изделиями других производителей, соответствующих стандарту IEC 61009. Не рекомендуется использовать с источниками бесперебойного питания (ИБП) или преобразователями частоты - они могут генерировать помехи, ложные срабатывания или отказы.

Безопасность и стандарты

УЗО NL1-100 соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена в виде электромеханического устройства - то есть работает без внешнего питания, что делает его надёжнее в случае аварии в сети. Индикатор положения контактов (окошко) показывает, находится ли УЗО во включенном состоянии или сработало. Работоспособность следует проверять ежемесячно с помощью кнопки «Тест» - она моделирует утечку тока и должна вызывать отключение.

Преимущества

• Селективность - минимизирует массовые отключения в сложных распределительных системах.
• Высокая отключающая способность (10 кА) - подходит для мощных промышленных потребителей.
• Электромеханическая конструкция - не зависит от наличия напряжения в сети, работает даже при обрыве нуля.
• Чёткая индикация состояния - легко определить, сработало ли УЗО или просто выключено.
• Широкий диапазон температур - можно устанавливать в неотапливаемых помещениях, например, на производстве или в подъезде.

Ограничения применения

• Тип AC - не реагирует на постоянный ток утечки (например, от сварочных аппаратов, LED-драйверов, компьютерных БП). Для таких нагрузок нужен тип A или B.
• IP20 - нельзя устанавливать в сырых, пыльных или открытых местах (на улице, в цехах с высокой запылённостью).
• Не предназначен для частого включения/отключения - используется как защитное, а не операционное устройство.
• Требует обязательного подключения нулевого провода - при неверной схеме (например, обходе нуля) защита не будет работать.
• Не подходит для систем IT (с изолированной нейтралью) - требуются другие типы защиты.

Примеры использования

• Защита трёхфазного станка с металлообработкой в цеху - предотвращает удар током при пробое изоляции двигателя.
• Щитовая на этаже торгового центра - защищает освещение, розетки и оборудование от утечек через старую проводку.
• Распределительный щит производственного участка с насосами, компрессорами и конвейерами - обеспечивает селективное отключение только аварийной ветви.
• Общественные здания с группой розеток для бытовой техники - снижает риск возгорания при износе шнуров.

Практические советы

• При проектировании системы учтите, что УЗО NL1-100 имеет 4 полюса - он занимает больше места на DIN-рейке, чем двухполюсные аналоги.
• Проверяйте целостность нулевого провода перед первым включением - обрыв нуля сделает УЗО бесполезным.
• Если в системе есть частотные преобразователи, сварочные аппараты или ИБП - используйте УЗО типа A или B вместо AC.
• При установке в холодном помещении (близко к -25 C) дайте устройству адаптироваться к температуре 1–2 часа до первого включения.
• Не закрывайте УЗО герметичными крышками - это нарушает теплоотвод и может привести к перегреву.
• При замене старого УЗО - всегда проверяйте, что новый имеет ту же отключающую способность (10 кА) и класс селективности.
