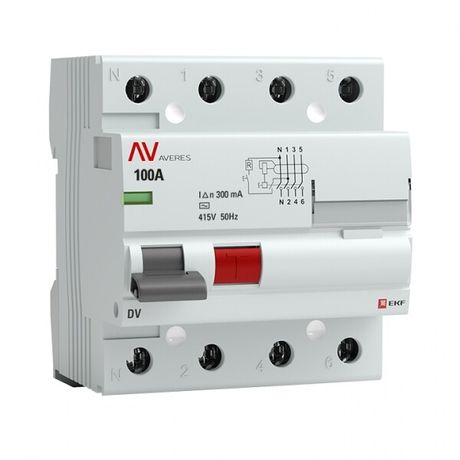

Выключатель дифференциальный (УЗО) DV 4п 100А 300мА тип AC AVERES | rccb-4-100-300-ac-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 100 А 300 мА тип AC электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками тока. Подходит для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

УЗО предназначено для отключения электросети при появлении тока утечки свыше 300 мА. Защищает людей от удара током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования. Также предотвращает возгорание, вызванное длительным протеканием утечек, которые могут прогревать провода и соединения. Применяется в трёхфазных сетях 400 В - в промышленных цехах, на производстве, в крупных жилых домах, административных зданиях и объектах инфраструктуры. Обязательно используется в паре с автоматическим выключателем, который обеспечивает защиту от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без срабатывания
• Дифференциальный ток: 300 мА (0,3 А) - чувствителен к утечкам выше этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой и промышленной техники)
• Напряжение сети: 400 В (переменный ток, 50 Гц)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при мощном КЗ
• Изоляционное напряжение: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов)
• Сечение проводов: 1–25 мм2 - подходит для медных проводов любого распространённого сечения
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке (70,5 мм)
• Глубина монтажа: 50 мм - требуется свободное пространство в щите
• Рабочий температурный диапазон: -10…+50 C - подходит для помещений с нормальным микроклиматом
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, в том числе с повышенной влажностью
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным количеством пыли и неагрессивными загрязнениями

Совместимость и монтаж

УЗО монтируется на стандартную DIN-рейку шириной 35 мм. Совместимо с любыми щитами, соответствующими ГОСТ Р МЭК 60439. Для правильной работы требуется подключение всех четырёх фазных проводов (L1, L2, L3, N). Нулевой провод обязательно проходит через УЗО - его нельзя отводить обходом. Клеммы имеют защитные шторки, что снижает риск случайного прикосновения при монтаже. Сечение проводов - от 1 до 25 мм2, рекомендуется использовать наконечники типа “плюс” для многожильных проводов. После подключения проверьте механический тестовый кнопкой «T» - она должна отключить устройство.

Безопасность и стандарты

УЗО соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Произведено в соответствии с требованиями безопасности для устройств класса 1. Электромеханическая конструкция не зависит от внешнего питания - работает даже при отсутствии напряжения в сети. Это делает его более надёжным, чем электронные аналоги. Сертифицирован для использования в системах TN-S, TN-C-S, TT.

Преимущества

• Электромеханическое исполнение - отказоустойчиво при авариях в сети и перебоях с питанием
• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных КЗ
• Окно реального состояния контактов - позволяет визуально определить, находится ли контакт в положении «вкл/выкл»
• Защитные шторки на клеммах - исключают доступ к токоведущим частям при установленных проводах
• Литая лицевая панель - прочная, не деформируется, легко моется
• Окно для маркировки - удобно для идентификации цепи в щите
• Поддержка полного комплекта аксессуаров - можно установить дополнительные блокировки, сигнализацию или дистанционное управление

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не применяется в системах с выпрямителями, светодиодными драйверами или источниками бесперебойного питания без дополнительных мер
• Не защищает от перегрузок и коротких замыканий - обязательна установка совместно с автоматическим выключателем
• IP20 - запрещена установка вне закрытых щитов, в сырых или пыльных местах без дополнительной защиты
• Не рекомендовано применение при температурах ниже -10 C и выше +50 C - возможны сбои в работе
• Только для переменного тока (AC) - не подходит для цепей с высоким содержанием постоянной составляющей утечки (например, в некоторых современных инверторах)

Примеры использования

• Щитовая на этаже многоэтажного дома - защита всей группы розеток и освещения
• Производственный участок с трёхфазными станками - защита от утечек на корпус оборудования
• Котельная или насосная станция - где есть риск попадания воды на электропроводку
• Складские помещения с большим числом силового оборудования
• Объекты ЖКХ, больницы, школы - там, где важна надёжность и соответствие нормам безопасности

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы автоматический выключатель перед ним имел номинал ≤ 100 А - иначе он не сможет обеспечить координированную защиту
• При монтаже соблюдайте полярность: ноль (N) должен проходить через УЗО, а не обходить его
• Проверяйте работоспособность устройства ежемесячно - нажимайте кнопку «T». Если не отключается - замените УЗО
• Не используйте этот УЗО в качестве основного автомата - он не имеет тепловой и электромагнитной защиты
• При использовании в условиях повышенной влажности (бассейны, баня) дополнительно устанавливайте УЗО с меньшим током утечки (30 мА) на конкретные группы
• Убедитесь, что глубина щита достаточна - УЗО AVERES требует минимум 50 мм свободного пространства назад
