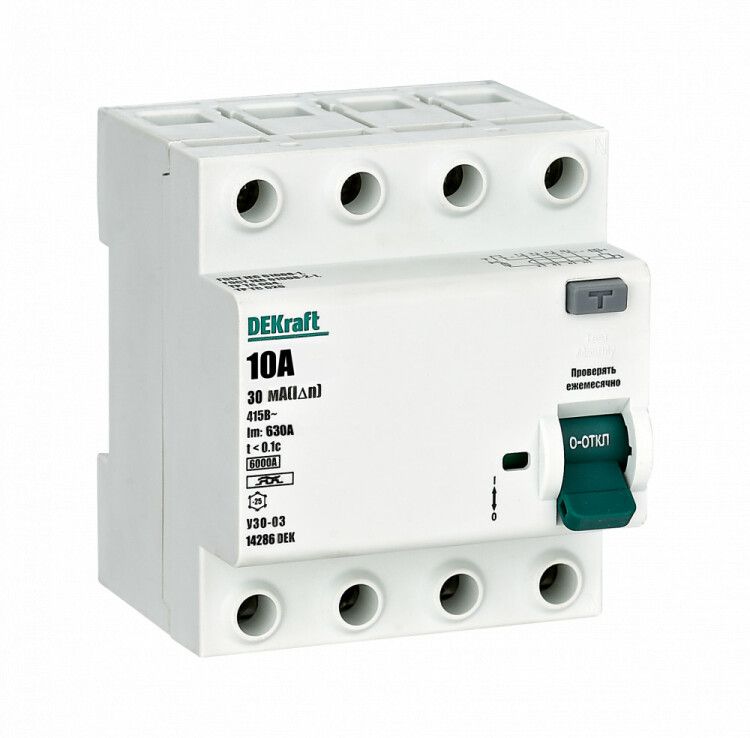

Выключатель дифференциальный (УЗО) УЗО-03 4п 10А 30мА тип A 6кА | 14286DEK DEKraft APC

Выключатель дифференциального тока УЗО-03 DEKRAFT - четырёхполюсное устройство защитного отключения с номинальным током 10 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока в трёхфазных сетях 400 В. Артикул 14286dek соответствует модели УЗО-03 серии DEKraft.

Назначение и область применения

УЗО-03 DEKRAFT используется для защиты электрических цепей в трёхфазных системах с заземлением TN-S или TT. Он реагирует на утечки тока до 30 мА, что обеспечивает безопасность людей при случайном контакте с токоведущими частями. Также защищает оборудование от повреждений и снижает риск возгорания из-за изоляционных дефектов. Подходит для установки в щитах жилых домов, производственных объектах, офисах и на объектах с высокой плотностью нагрузки - например, на участках с мощными станками, насосами, конвейерами или группами розеток.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазной сети 380–400 В переменного тока.
• Номинальный ток: 10 А - выдерживает постоянную нагрузку до 10 ампер без перегрева.
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни.
• Число полюсов: 4 - защищает все три фазы и ноль одновременно, исключая возможность работы при обрыве одного провода.
• Тип дифференциального расцепителя: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств).
• Отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6 тысяч ампер.
• Устойчивость к импульсам тока: 6 кА - выдерживает кратковременные скачки тока, характерные для грозовых разрядов или коммутационных перенапряжений.
• Ширина по модулю: 4 модуля - занимает 72 мм на DIN-рейке, совместим со стандартными щитами.
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не герметичен; требует установки внутри закрытого щита.
• Тип устройства: электромеханический - работает без внешнего питания, надёжно срабатывает даже при отсутствии напряжения в сети.

Совместимость и монтаж

УЗО-03 DEKRAFT монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется свободное место в щите - 4 модуля (72 мм). Клеммы рассчитаны на провода сечением от 0,5 до 25 мм2. Все четыре полюса подключаются: L1, L2, L3, N - важно соблюсти порядок подвода фаз и нулевого провода. Ноль обязательно проходит через УЗО, иначе устройство не будет работать. После монтажа необходимо проверить работу кнопкой «Тест». Устройство не предназначено для установки на открытом воздухе или во влажных помещениях без корпуса - IP20 не обеспечивает защиту от влаги.

Безопасность и стандарты

УЗО-03 DEKRAFT соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность устройств защитного отключения. Электромеханическая конструкция гарантирует срабатывание даже при отказе сети, что делает его более надёжным, чем электронные аналоги. Соответствует нормам ПУЭ для защиты людей в бытовых и производственных условиях.

Преимущества

• Электромеханическая схема - не зависит от наличия напряжения в сети, срабатывает при любых аварийных ситуациях.
• Тип A - эффективно защищает от утечек от современной техники: инверторов, ИБП, LED-освещения, зарядных станций.
• Высокая отключающая способность (6 кА) - подходит для мест с возможностью больших токов КЗ, включая промышленные объекты.
• Работоспособность при низких температурах - можно использовать в неотапливаемых щитовых, на складах, в холодильных камерах.

Ограничения применения

• Не подходит для однофазных цепей - требует трёхфазной системы с нулём.
• IP20 не допускает установку вне закрытого щита - запрещена в сырых, пыльных или открытых зонах.
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий выше 6 кА. Обязательно сочетать с автоматом на 10 А.
• Не рекомендуется для цепей с постоянными утечками тока (более 10 мА) - будет ложное срабатывание.

Примеры использования

• Защита группы розеток в мастерской с инверторными сварочными аппаратами.
• Щитовая на производстве с трёхфазными станками и ЧПУ-оборудованием.
• Общий входной УЗО в административном здании с большим количеством электроники.
• Щит в холодильном цеху, где установлены компрессоры и освещение на основе LED-драйверов.

Практические советы

• Выбирая УЗО-03 DEKRAFT, убедитесь, что номинальный ток автомата перед ним равен или меньше 10 А - иначе он не успеет сработать первым.
• Подключение нуля - обязательное условие. Перепутанный N-провод сделает УЗО бесполезным.
• Перед включением всегда используйте кнопку «Тест» - она имитирует утечку и проверяет исправность механизма.
• Избегайте установки рядом с источниками сильных помех (частотные преобразователи, радиопередатчики) - это может вызвать ложные срабатывания.
• Для многоквартирных домов лучше применять УЗО-03 как вводное устройство, а не на каждую розетку - чтобы минимизировать количество отключений.
