Выключатель дифференциальный (УЗО) УЗО-03 4п 10А 30мА тип AC 6кА | 14231DEK DEKraft APC

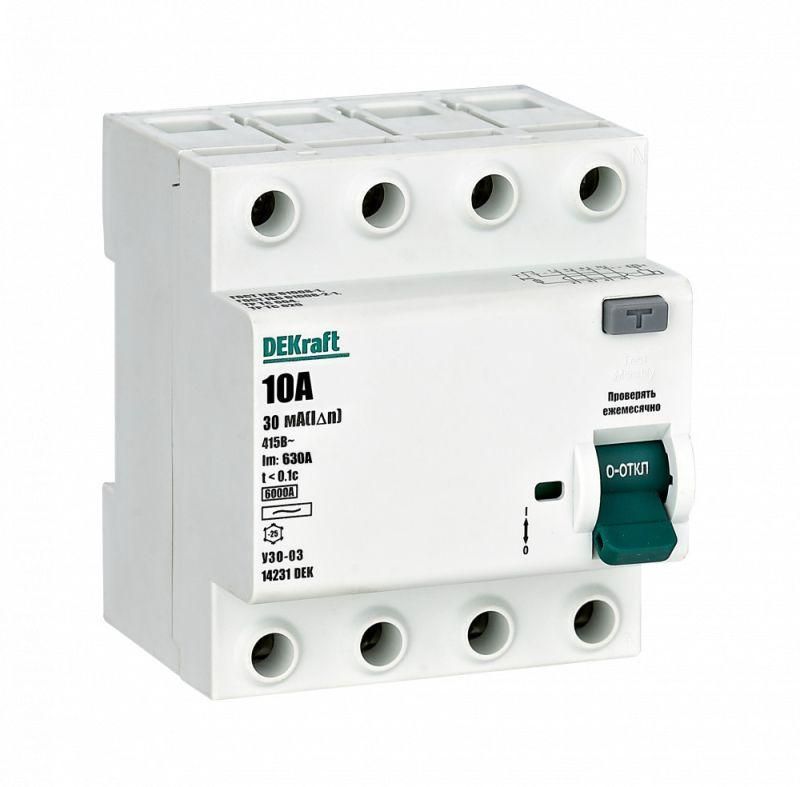

Выключатель дифференциального тока (УЗО) 4-полюсный 10А 30мА тип AC 6кА УЗО-03 от DEKraft предназначен для защиты людей и оборудования от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Этот УЗО-03 работает в сетях переменного тока до 400 В и монтируется на DIN-рейку, что делает его удобным решением для распределительных щитов промышленных и коммерческих объектов.

Назначение и область применения

УЗО-03 защищает электрические цепи от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Он реагирует на переменный ток утечки (тип AC), что соответствует большинству бытовых и промышленных нагрузок - от станков и насосов до освещения и систем вентиляции. Применяется в трехфазных сетях 380 В, где требуется одновременная защита всех фаз и нулевого провода. Подходит для установки в щитах жилых домов, производственных цехов, офисов и складских помещений.

Технические характеристики

• Тип устройства: Устройство защитного отключения (УЗО), электромеханический принцип действия - не требует внешнего питания для работы
• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения УЗО отключается за время менее 0,3 секунды
• Количество полюсов: 4 - защита всех трёх фаз и нейтрали, необходима для трёхфазных систем с общим нулём
• Тип дифференциального тока: AC - реагирует только на синусоидальные переменные токи утечки (стандартно для бытовой и промышленной техники)
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды
• Ширина по модулям: 4 М - занимает 4 стандартных модуля на DIN-рейке (72 мм)
• Глубина монтажа: 75,5 мм - минимальная глубина щита, необходимая для установки
• Частота: 50/60 Гц - совместим с сетями России и других стран
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью, без конденсата и агрессивных сред

Совместимость и монтаж

УЗО-03 устанавливается на DIN-рейку шириной 35 мм. Для правильной работы необходимо соблюдать порядок подключения: входные кабели - сверху, выходные - снизу. Ноль обязательно подключается через УЗО, так как он контролируется внутри устройства. Обязательно сочетание с автоматическим выключателем, установленным перед УЗО. Номинал автомата должен быть выше: для УЗО на 10 А - автомат на 16 А, для УЗО на 16 А - автомат на 25 А и т.д. Это обеспечивает защиту самого УЗО от перегрузок и КЗ. Не рекомендуется использовать УЗО без автономного автомата - это нарушает требования ПУЭ.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61009-1, регламентирующим безопасность устройств защитного отключения. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения в сети - важное преимущество при сбоях в питании. Отключение происходит механически, без зависимости от батареек или электронных компонентов. Сертифицирован для эксплуатации в условиях класса загрязнения 2, что подтверждает его надёжность в типичных промышленных и бытовых условиях.

Преимущества

• Электромеханический принцип - работает без внешнего питания, надёжнее электронных аналогов
• Защита всех четырёх проводников - исключает риск утечки через ноль
• Высокая отключающая способность (6 кА) - подходит для мест с высокой возможностью КЗ
• Работает при низких температурах - подходит для неотапливаемых помещений
• Стандартная модульная ширина - легко интегрируется в любые щиты с DIN-рейкой

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - не реагирует на пульсирующий DC (например, от ИБП или преобразователей частоты)
• IP20 - нельзя устанавливать во влажных, пыльных или открытых зонах (улица, подвалы без герметизации)
• Только тип AC - не защищает от токов утечки с постоянной составляющей (например, от современных LED-драйверов или компьютеров); для таких случаев нужен тип A или B
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует обязательного парного автомата

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток и освещения
• Производственный участок с трёхфазными станками (токарные, фрезерные)
• Система вентиляции с двигателями 380 В
• Оборудование с металлическим корпусом, требующее защиты от пробоя изоляции
• Складские помещения с электропечами, нагревателями, насосами

Практические советы

• Перед установкой проверьте соответствие номинала автомата: для УЗО-03 на 10 А используйте автомат на 16 А
• При подключении нулевого провода не смешивайте ноли после УЗО с другими группами - это вызовет ложные срабатывания
• Проверяйте работоспособность УЗО-03 кнопкой “Т” один раз в месяц - она моделирует утечку тока
• Учитывайте глубину монтажа 75,5 мм - выбирайте щиты с достаточным внутренним объёмом
• Если в системе есть частотные преобразователи, светодиодные светильники или ИБП - рассмотрите переход на УЗО типа A или B
