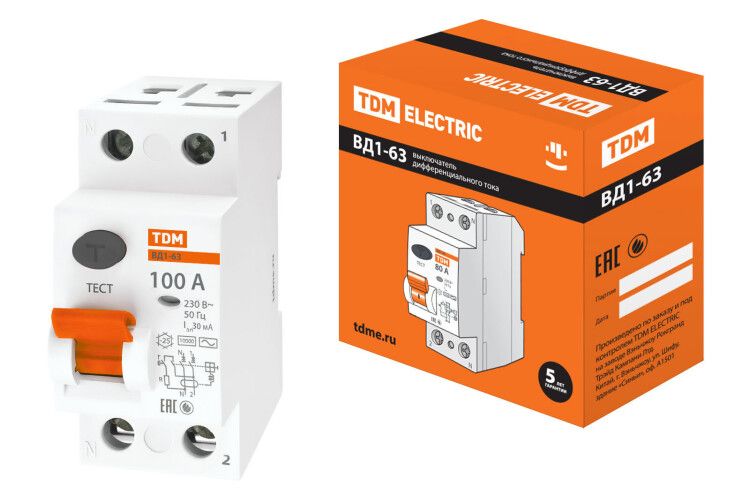

Выключатель дифференциальный (УЗО) ВД1-63 2п 100А 30мА тип AC | SQ0203-0025 TDM

Выключатель дифференциальный (УЗО) ВД1-63 двухполюсный 100А 30мА тип AC от TDM ELECTRIC предназначен для защиты людей от поражения током и предотвращения возгораний при утечках тока в электроустановках. Этот аппарат надёжно работает в условиях повышенной нагрузки и применяется там, где важна безопасность и соответствие нормам.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД1-63 двухполюсный 100А 30мА тип AC защищает цепи от опасных утечек тока величиной более 30 миллиампер. Он реагирует на дифференциальные токи типа АС - то есть переменные, которые возникают при повреждении изоляции или контакте человека с токоведущими частями. Устройство подходит для установки в распределительных щитах жилых домов, офисов, промышленных объектов и на стройплощадках. Часто используется для питания электрифицированных рекламных конструкций, систем освещения, насосов, вентиляторов и другого оборудования, работающего в условиях высокой влажности или внешнего воздействия.

Технические характеристики

• Тип устройства: выключатель дифференциальный (УЗО)
• Число полюсов: два (двухполюсный)
• Номинальный ток: 100 А
• Номинальный дифференциальный ток срабатывания: 30 мА
• Тип чувствительности: AC - реакция на переменный ток утечки
• Материал корпуса: самозатухающий пластик, не поддерживающий горение
• Рабочее напряжение: до 400 В переменного тока (стандартная сеть 230/400 В)

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД1-63 двухполюсный 100А 30мА тип AC монтируется на DIN-рейку шириной 35 мм, как все современные автоматические выключатели. Подключение проводов осуществляется сверху и снизу - вход и выход помечены условными метками L/N. Для правильной работы требуется соединить фазу и ноль через устройство; заземление подводится отдельно. Нельзя использовать этот УЗО в сетях постоянного тока или с импульсным характером утечки (например, от инвертеров или ЭПРА). Перед монтажом проверьте совпадение номинального тока с расчетной нагрузкой цепи - перегрузка выше 100 А вызовет отказ или аварию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 50807, регламентирующим работу дифференциальных выключателей. Самозатухающий материал корпуса снижает риск распространения пламени при внутреннем пробое. Конструкция исключает возможность случайного доступа к токоведущим элементам после установки - благодаря закрытому исполнению и специальному креплению крышки, что препятствует несанкционированному вскрытию.

Преимущества

• Защита от поражения током при утечке ≥30 мА - обеспечивает безопасность людей даже при слабом контакте
• Высокий номинальный ток (100 А) позволяет защищать мощные группы потребителей - несколько розеточных контуров или оборудование
• Пластиковый корпус не поддерживает горение - увеличивает пожарную безопасность помещения
• Физическая невозможность быстрого демонтажа без инструментов - снижает риск вмешательства и хищения
• Простая индикация сработавшего состояния - рычаг легко определяется в положении “выкл”

Ограничения применения

• Не предназначено для защиты от импульсных токов утечки (тип A, B, F) - не подходит для цепей с преобразователями частоты, LED-драйверами, компьютерами
• Не рекомендовано применение в сетях с постоянным током утечки (например, от солнечных батарей или зарядных станций EV)
• Не заменяет автоматический выключатель - требует параллельной установки аппарата защиты от перегрузки и КЗ
• Не следует устанавливать вне помещений без дополнительной герметизации - хотя корпус прочный, он не имеет IP-защиты

Примеры использования

• Щитовая квартиры - защита всей розеточной сети в ванной комнате и кухне
• Производственный участок - питание станков с металлическими корпусами и возможностью контакта оператора с оборудованием
• Наружная реклама - защита светящихся баннеров и подсветки, установленных под открытым небом
• Объекты ЖКХ - системы водоснабжения с насосами, расположенные во влажных помещениях

Практические советы

• Перед первым запуском обязательно протестируйте УЗО кнопкой “Т”: если не отключается - устройство неисправно
• Не используйте один УЗО для нескольких групп с разной нагрузкой - лучше делите на несколько устройств по 30–40 А каждую
• Выбирая место установки, учтите посадочные габариты: ширина аппарата составляет около 36 мм - рассчитывайте свободное место на рейке
• Подсоединяйте провода плотно - плохой контакт при 100 А вызывает нагрев и преждевременный выход из строя
• Проверяйте состояние УЗО ежемесячно - особенно в местах с высокой влажностью или пылью
