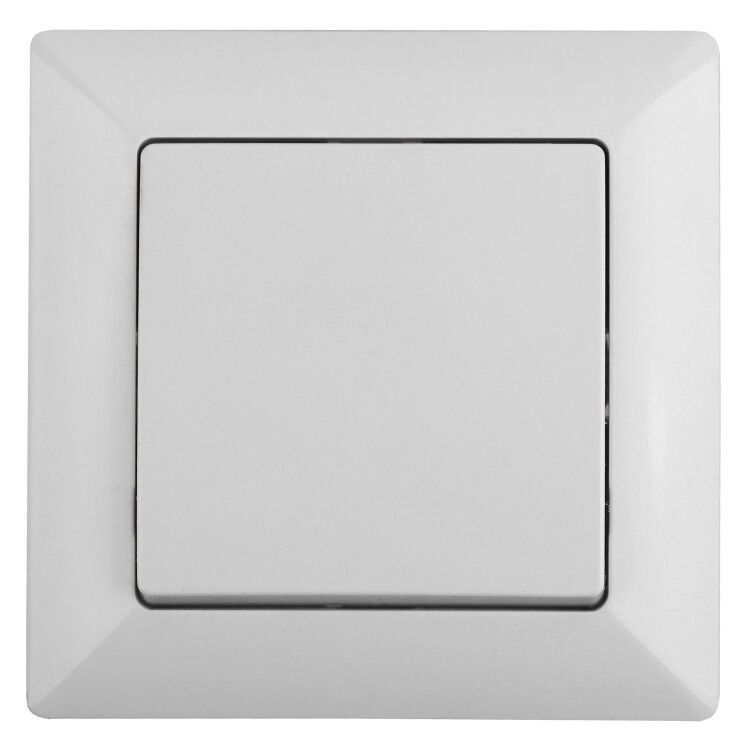

Выключатель одноклавишный скрытого монтажа белый 10А 250В Intro Solo 4-101-01 - Б0053540 ЭРА

Выключатель одноклавишный 10А 250В IP20 СУ белый - это надёжный элемент управления светом для внутренней проводки, выполненный в рамках серии Intro Solo от бренда ЭРА. Артикул б0053540 подходит для скрытой установки в подрозетники жилых и офисных помещений.

Назначение и область применения

Выключатель одноклавишный 10А 250В IP20 СУ белый предназначен для коммутации осветительных нагрузок до 10 ампер и напряжением до 250 вольт. Подходит для управления одной группой светильников - например, люстрой, точечными светильниками или ночным освещением. Применяется в квартирах, домах, офисах, школах и других помещениях с сухой средой. Не используется во влажных зонах (ванная, кухня, улица) из-за низкой степени защиты IP20.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупного мусора, но не от воды и пыли
• Способ монтажа: скрытая установка в подрозетник
• Схема подключения: 1-полюсный (размыкает фазу)
• Тип крепления: винтовое
• Способ подключения: винтовые зажимы с двумя отверстиями на каждом контакте
• Материал корпуса: термопласт, негорючий, без галогенов
• Цвет: белый, матовая отделка поверхности
• Габариты: 81×81×40 мм
• Монтажная плата: есть - позволяет использовать с рамками серии Intro Solo
• Подсветка: отсутствует
• Декор: декор d 1/1 - классический прямоугольный контур клавиши

Совместимость и монтаж

Выключатель одноклавишный 10А 250В IP20 СУ белый совместим с подрозетниками стандарта ГОСТ и имеет два способа фиксации: на монтажные лапки или через винты. Монтажная плата позволяет легко закрепить механизм внутри рамки. Клеммы с двумя отверстиями обеспечивают возможность последовательного подключения нескольких устройств - «шлейфом». Это особенно удобно при установке нескольких выключателей рядом.

Для установки двух, трёх или четырёх выключателей в один подрозетник используйте многоместные рамки:

• 2-постовая: 4-502-xx (xx = цвет, например, 01 - белый)
• 3-постовая: 4-503-xx
• 4-постовая: 4-504-xx

Обязательно проверьте глубину подрозетника - он должен соответствовать высоте механизма (40 мм) и иметь достаточную площадь для свободного прохода проводов.

Безопасность и стандарты

Изделие изготовлено из негорючего термопласта, что снижает риск возгорания при перегрузках. Соответствует требованиям безопасности для бытовых электроустановок. Степень защиты IP20 исключает использование в местах с повышенной влажностью или возможностью попадания воды. Не рекомендовано применение в условиях пыльных производственных помещений.

Преимущества

• Винтовые клеммы с двумя отверстиями - позволяют делать шлейфовые соединения без дополнительных перемычек
• Вертикальное расположение клемм - упрощает прокладку проводов и снижает риск перегиба
• Матовая поверхность - не царапается, не отражает грязь, сохраняет внешний вид долгое время
• Совместимость с рамками серии Intro Solo - единый дизайн для всей системы управления
• Отсутствие галогенов - безопаснее при горении, соответствует экологическим нормам

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для управления мощными нагревательными приборами (более 2,5 кВт при 220 В)
• Не предназначена для наружной установки или открытой проводки
• Не содержит подсветки - неудобен в темноте, требует дополнительного освещения для включения/выключения
• Только для однофазной сети 220–250 В; несовместим с 380 В или постоянным током

Примеры использования

• Управление потолочным светильником в спальне
• Коммутация группы LED-лент в нишах гостиной
• Переключение света в коридоре или кладовой
• Часть многофункциональной панели с несколькими выключателями в одном подрозетнике (при использовании 2- или 3-постовой рамки)

Практические советы

• При подключении шлейфа - используйте оба отверстия на клемме: первое - входящий провод, второе - выходящий. Так снизите риск плохого контакта
• Затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить пластик
• Проверяйте соответствие диаметра подрозетника - стандартный 68 мм, но некоторые старые модели меньше
• Если нужна подсветка - выбирайте другие модели серии Intro Plano с индикацией
• Для замены старого выключателя - отключите питание, сверьте сечение провода (до 2,5 мм2 оптимально)
