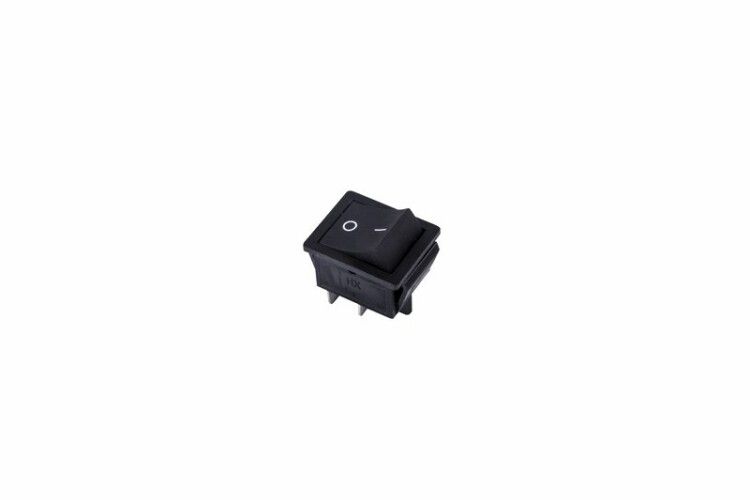

Выключатель клавишный 250В 15А (4с) OFF-(ON) черн. Б/Фикс (RWB-501 SC-767) Rexant 36-2380 MEET

Выключатель клавишный 250V 15А (4с) (ON)-OFF черный без фиксации от Rexant (арт. 36-2380) — это двухпозиционный коммутирующий элемент для управления цепями переменного тока до 250 В. Устройство предназначено для установки в бытовые и промышленные устройства, где требуется простое и надежное включение/выключение без удержания положения.

Назначение и область применения

Выключатель клавишный 250V 15А (4с) (ON)-OFF черный без фиксации используется для включения и отключения электрических цепей переменного тока. Он подходит для устройств, где не требуется фиксированное положение клавиши — то есть после нажатия она возвращается в исходное состояние. Часто встречается в сетевых фильтрах, удлинителях, аудио- и видеоаппаратуре, блоках питания, контроллеров оборудования и автомобильной электронике.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Количество переключающих контактов: 2 (SPST — однополюсный, одноконтактный)
• Количество постов: 2 (два независимых механизма в одном корпусе)
• Тип фиксации: без фиксации — клавиша возвращается в нейтральное положение после отпускания
• Степень защиты: IP30 — защита от предметов более 2,5 мм, но не от воды и пыли
• Метод монтажа: пайка выводов к печатной плате
• Габариты: 40,82 × 35 × 27,5 мм
• Цвет: черный
• Тип толкателя: клавишный (рокер)
• Конструкция линзы: прямоугольная

Совместимость и монтаж

Выключатель клавишный 250V 15А (4с) (ON)-OFF черный без фиксации монтируется методом пайки. Его выводы рассчитаны на прямую припайку к печатным платам. Отверстия в плате должны соответствовать габаритам корпуса — 40,82×35 мм. Нельзя использовать этот выключатель с винтовым креплением или в панелях с толщиной менее 0,8 мм — он не обеспечивает достаточную механическую жесткость. Также не рекомендуется применять его в условиях повышенной запыленности или влажности из-за низкой степени защиты IP30.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных приборов, работающих в сетях переменного тока. Однако отсутствие сертификации по международным стандартам (например, UL, VDE) указывает на ориентацию на внутренний рынок и использование в оборудовании с низкими требованиями к сертификации. Не используйте в системах, требующих официального подтверждения соответствия.

Преимущества

• Двухполюсная конструкция позволяет управлять двумя цепями одновременно — экономит место на плате
• Простая и проверенная механика — долгий срок службы при правильной нагрузке
• Черный цвет и прямоугольная форма легко интегрируются в современные корпуса
• Отсутствие фиксации снижает риск случайного включения — удобно для временного управления

Ограничения применения

• Не подходит для сред с высокой влажностью, пылью или агрессивными веществами — IP30 не защищает от жидкости и пыли
• Запрещена установка в открытых помещениях или на улице
• Не предназначен для частого ручного переключения (более 10–15 раз в минуту) — возможен преждевременный износ
• Имеет только пайку — нельзя заменить на винтовой или быстроразъемный аналог без переделки платы
• Не совместим с автоматическими системами, требующими постоянного удержания состояния

Примеры использования

• Сетевые фильтры и удлинители — управление питанием всей группы розеток
• Аудио- и видеотехника — включение/выключение усилителей, проигрывателей
• Блоки питания — основной рубильник входящего напряжения
• Промышленные панели управления — временное отключение маломощных исполнительных механизмов
• Автомобильная электроника — включение тестового режима или вспомогательных цепей

Практические советы

• При пайке соблюдайте температурный режим — не нагревайте выводы дольше 3–5 секунд, чтобы не повредить пластик корпуса
• Проверьте расстояние между контактами на плате — они должны точно совпадать с шагом выводов выключателя
• Убедитесь, что мощность подключаемой нагрузки не превышает 15 А и 250 В — перегрузка вызовет оплавление контактов
• Если выключатель установлен в металлический корпус, убедитесь, что его корпус не замыкает на землю — IP30 не предотвращает пробоя через металл
• Для обслуживания устройств с этим выключателем — всегда отключайте питание перед демонтажем, так как нет визуального индикатора состояния
