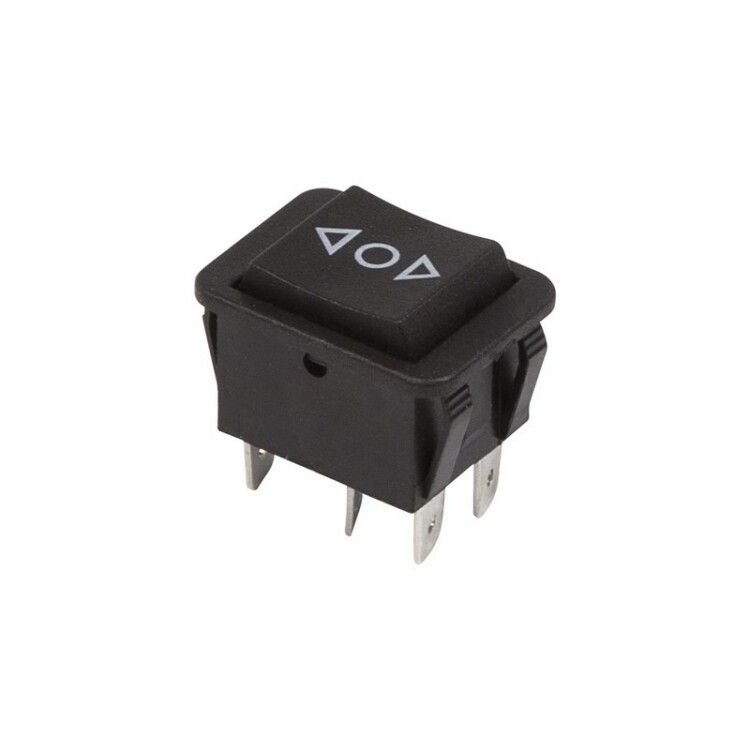

Выключатель клавишный 250В 15А (6с) (ON)-OFF-(ON) с нейтралью без фикс. черн. (RWB-508 SC-767) Rexant 36-2375 MEET

Выключатель клавишный 250В 15А (6с) (ON)-OFF-(ON) черный с нейтралью без фиксации от Rexant - двухпозиционный переключатель с центральным OFF для управления двумя отдельными цепями. Артикулы etm36-2375 и 36-2375 подходят для установки в устройствах, где требуется надёжная коммутация без удержания положения.

Назначение и область применения

Этот выключатель используется для включения и отключения двух независимых электрических цепей переменного тока. Он позволяет выбрать одно из трёх состояний: включено слева - выключено - включено справа. Подходит для сборки в сетевых фильтрах, удлинителях, аудио- и видеоустройствах, блоках питания, промышленном оборудовании и других аппаратах, где необходима простая и надёжная коммутация.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин.)
• Номинальный ток: 15 А при 250 В AC
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: (ON)-OFF-(ON)
• Количество контактных групп: 2
• Количество контактов в каждой группе: 3 (общий, НО, НЗ)
• Фиксация положений: отсутствует - клавиша возвращается в центральное положение при снятии давления
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли
• Рабочая температура: от -25 C до +85 C
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 43,19 × 35 × 27,5 мм
• Цвет корпуса: чёрный
• Тип толкателя: клавишный (рокер)
• Способ монтажа: пайка
• Клеммы: плоские, ширина 6,6 мм

Совместимость и монтаж

Выключатель 250В 15А (6с) (ON)-OFF-(ON) черный с нейтралью без фиксации монтируется методом пайки. Его можно устанавливать на печатные платы или жесткие панели толщиной от 0,8 до 3 мм. Отверстие в панели должно соответствовать габаритам корпуса - 43,19×35 мм. Установка требует точного сверления, так как крепление не предусматривает винты или защёлки. Контакты соединяются через плоские клеммы 6,6 мм - допускается пайка проводов или использование быстроразъёмных соединителей с аналогичным размером.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и промышленного оборудования. Степень защиты IP30 исключает попадание крупных сторонних предметов, но не обеспечивает защиту от влаги и пыли - применение в условиях повышенной запылённости или сырости не рекомендовано. Предельное напряжение 1500 В AC на короткий срок позволяет использовать устройство в цепях с возможными бросками напряжения, однако длительная работа выше 250 В недопустима.

Преимущества

• Два независимых контура позволяют управлять двумя нагрузками одновременно
• Центральное положение OFF снижает риск случайного включения
• Отсутствие фиксации делает управление интуитивным - достаточно легкого нажатия
• Высокий ресурс (10 000 циклов) обеспечивает долгую службу даже при частом использовании
• Компактные размеры удобны для плотной компоновки внутри корпусов

Ограничения применения

• Не предназначена для работы в средах с высокой влажностью, пылью или химическими испарениями - IP30 не обеспечивает герметичность
• Недопустимо подключение постоянного тока - только переменный ток до 250 В
• Нет индикации положения - невозможно определить состояние включено/выключено визуально
• Пайка требует наличия паяльника и навыков - нельзя просто закрутить винтом
• Не подходит для автоматических систем, где требуется механическая фиксация положения

Примеры использования

• Сетевой фильтр с двумя выходами: один для компьютера, второй для принтера - переключение между режимами “только компьютер”, “оба” и “выключено”
• Аудиоусилитель: выбор между входом A и B, с возможностью полностью отключить питание
• Промышленный контроллер: активация двух различных цепей управления (например, нагрев и вентилятор)
• Лабораторное оборудование: временное включение двух тестовых цепей по очереди

Практические советы

• При пайке используйте термостойкий паяльник и не нагревайте выводы дольше 3–5 секунд - перегрев повредит внутренние элементы
• Проверьте толщину панели перед сверлением: слишком тонкая (менее 0,8 мм) может деформироваться, слишком толстая (более 3 мм) затруднит установку
• Учитывайте посадочные размеры 43,19×35 мм - отверстие должно быть точно по размеру, иначе выключатель будет болтаться
• Для увеличения срока службы не перегружайте контакты - максимальный ток 15 А при 250 В - не превышайте этот предел
• Если нужна фиксация положения - выбирайте модель с фиксацией; данный вариант подходит только для временного или ручного управления
