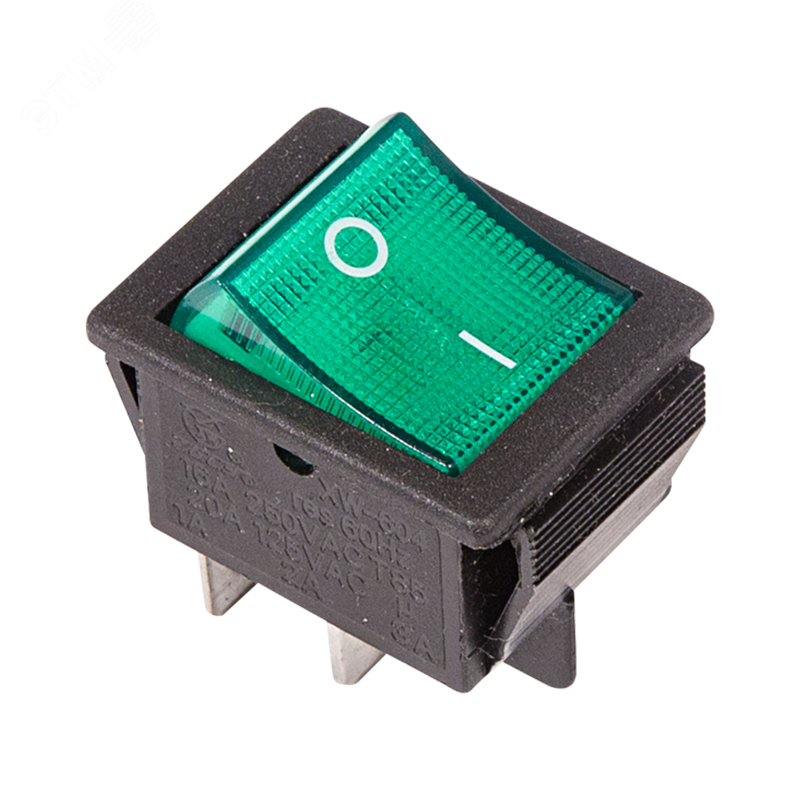

Выключатель клавишный 250V 16А (4с) ON-OFF зеленый с подсветкой (RWB-502, SC-767, IRS-201-1) Индивидуальная упаковка 1 шт - 36-2332-1 MEET

Выключатель клавишный 250В 16А (4с) ON-OFF зеленый с подсветкой (RWB-502, SC-767, IRS-201-1) - это надёжный двухпозиционный переключатель с подсветкой для управления электрическими цепями до 250 В и током до 16 А. Благодаря накладному монтажу и защищённой конструкции, он легко интегрируется в оборудование, где важна визуальная индикация состояния - от бытовых устройств до промышленных панелей.

Назначение и область применения

Выключатель клавишный 250В 16А (4с) ON-OFF зеленый с подсветкой (RWB-502, SC-767, IRS-201-1) используется для включения и отключения электрических цепей постоянного или переменного тока. Он подходит там, где необходимо чётко видеть текущее состояние устройства - включено/выключено. Часто встречается в сетевых фильтрах, удлинителях, аудиоаппаратуре, блоках питания, пультах управления, станках и автомобильной электронике.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Тип переключения: ON-OFF с фиксацией в обоих положениях
• Количество постов: 2 (два независимых переключающих механизма)
• Контакты: 2 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Подсветка: да, зелёная светодиодная индикация
• Материал корпуса: термостойкий пластик
• Цвет клавиши: зелёный
• Форма линзы: прямоугольная
• Форма кнопки: плоская
• Высота: 27,5 мм
• Диаметр отверстия для установки: 28,5 мм
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Способ подключения: плоские клеммы 6,6 мм или пайка

Совместимость и монтаж

Устанавливается методом накладного монтажа - через подготовленное отверстие в панели толщиной от 0,8 до 3 мм. Выключатель клавишный 250В 16А (4с) ON-OFF зеленый с подсветкой (RWB-502, SC-767, IRS-201-1) не требует винтового крепления: фиксируется за счёт защёлок на корпусе. Убедитесь, что отверстие точно соответствует диаметру 28,5 мм - меньшее вызовет повреждение, большее - снижение прочности крепления. Подключайте провода к клеммам 6,6 мм: используйте наконечники или обжимы для надёжного соединения. Пайка допустима, но требует осторожности - перегрев может деформировать корпус.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового и легкопромышленного оборудования. Степень защиты IP20 исключает использование во влажных средах, на улице или в условиях повышенной запылённости. Не предназначена для взрывоопасных зон. Работает в температурном диапазоне, типичном для внутренних помещений - от –25C до +55C (не указано явно, но следует из типа применений).

Преимущества

• Две пары контактов (НО+НЗ) позволяют использовать один выключатель для сложных схем - например, одновременно включить питание и отключить сигнал тревоги.
• Зелёная подсветка обеспечивает визуальный контроль состояния даже в условиях плохого освещения.
• Плоская форма клавиши удобна для частого использования и совместима с эргономичными панелями.
• Накладной монтаж ускоряет сборку - не нужны дополнительные крепёжные элементы.

Ограничения применения

• Не подходит для внешней установки - IP20 не защищает от влаги и пыли.
• Не рассчитан на высокочастотные импульсы или частые переключения более 10 раз в минуту - возможен преждевременный износ контактов.
• Не рекомендован для цепей с индуктивной нагрузкой выше 16 А (например, мощные двигатели) - риск дугового замыкания.
• Не совместим с системами автоматического управления без внешнего реле - управление только вручную.

Примеры использования

• Электросетевой фильтр - включение/выключение питания с индикацией.
• Аудиоусилитель - управление источником сигнала.
• Промышленный контроллер - ручной сброс или активация режима обслуживания.
• Автомобильный бортовой модуль - включение подсветки или вентилятора.
• Лабораторное оборудование - безопасное отключение при тестировании.

Практические советы

• При монтаже проверьте толщину панели - слишком тонкая (менее 0,8 мм) может прогнуться, слишком толстая (более 3 мм) не позволит защёлкам сработать.
• Для долгой службы не перегружайте контактную группу - максимальный ток 16 А, лучше работать с запасом 20–30 %.
• Если подсветка не светится - проверьте целостность светодиода и наличие напряжения на входе, а не на выходе.
• При использовании нескольких таких выключателей 250В 16А (4с) ON-OFF зеленый с подсветкой (RWB-502, SC-767, IRS-201-1) в одной панели - соблюдайте минимальный интервал между отверстиями (минимум 30 мм), чтобы избежать теплового воздействия друг на друга.
• Храните в сухом месте - влага может вызвать окисление клемм, особенно при длительном хранении.
