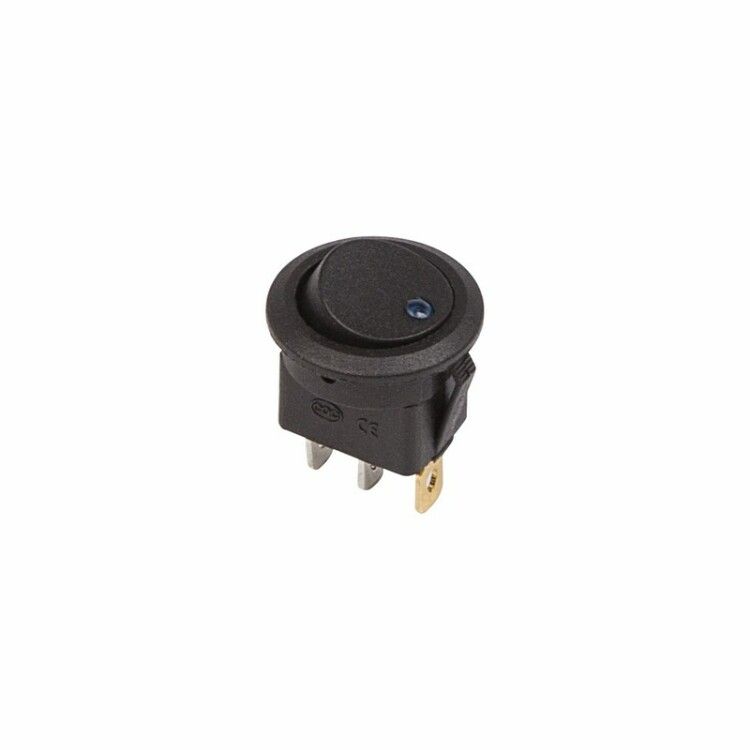

Выключатель клавишный круглый 12В 20А (3с) ON-OFF черн. подсветка син. (RWB-215 MIRS-101Е-8С/D) Rexant 36-2581 MEET

Выключатель клавишный круглый 12В 16А (3с) ON-OFF черный с синей подсветкой - это двухпозиционный переключатель с LED-индикацией, предназначенный для управления цепями постоянного тока до 12 В. Бренд Rexant предлагает эту модель в сериях клавишных выключателей, где артикулы etm36-2581 и 36-2581 соответствуют одному и тому же устройству. Устройство подходит для установки в устройствах с ограниченным пространством благодаря компактным габаритам и монтажу методом пайки.

Назначение и область применения

Выключатель клавишный круглый 12В 16А (3с) ON-OFF черный с синей подсветкой используется для включения и отключения электрических цепей постоянного тока. Он подходит для применения в оборудовании с низковольтными системами: автомобильная электроника, блоки питания, аудиосистемы, промышленные контроллеры, световые панели и другие устройства, работающие от 12 В.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 16 А (не 20 А, как указано в описании - учитывайте реальные данные в характеристиках)
• Тип переключения: ON-OFF с фиксацией
• Количество постов: 2 (два независимых контакта в одном корпусе)
• Количество контактов: 3 (одна группа: вход, выход, общий)
• Контактное сопротивление: ≤ 35 мОм
• Подсветка: синяя светодиодная (LED), встроена в клавишу
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Рабочая температура: от -25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Габариты: 20×20×25,3 мм
• Материал клавиши: черный пластик
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель клавишный круглый 12В 16А (3с) ON-OFF черный с синей подсветкой монтируется исключительно методом пайки - он не имеет крепления винтами или зажимами. Устанавливается в отверстие диаметром около 19–20 мм в панели толщиной от 0,8 до 3 мм. Конструкция позволяет вставить его вручную, после чего припаиваются три вывода: один общий, два - для замыкания цепи в каждом положении. Подсветка требует подключения отдельного провода к источнику питания 12 В - она работает параллельно основной нагрузке.

Безопасность и стандарты

Устройство соответствует базовым требованиям безопасности для низковольтного оборудования. Степень защиты IP30 обеспечивает защиту от предметов больше 2,5 мм, но не защищает от влаги, пыли или брызг. Не рекомендуется использовать в условиях повышенной влажности, на улице или в местах с возможностью попадания жидкости. Нет указаний на соответствие международным стандартам (IEC, UL), поэтому применение в сертифицированных системах требует дополнительной проверки.

Преимущества

• Компактный размер - легко помещается в плотно укомплектованном корпусе
• Яркая синяя подсветка - удобно видеть состояние включено/выключено в темноте
• Фиксированное положение - предотвращает случайное переключение
• Две группы контактов - позволяют управлять двумя цепями одним устройством
• Работает в широком диапазоне температур - подходит для автономных и промышленных условий

Ограничения применения

• Не допускается использование в средах с высокой влажностью, пылью или агрессивными веществами - IP30 недостаточно
• Номинальный ток 16 А - нельзя использовать для нагрузок выше этого значения
• Пайка - невозможен быстрый демонтаж; при частой замене лучше выбрать модели с клеммами
• Подсветка требует отдельного подключения - не работает автоматически от основной цепи
• Отсутствие сертификации - не подходит для официальных проектов, требующих CE, UL или других норм

Примеры использования

• Включение/выключение 12-вольтового блока питания в серверной стойке
• Управление освещением в автомобиле (например, внутренний свет или AUX-порт)
• Кнопка включения в домашней аудиосистеме с USB-питанием
• Локальный выключатель в промышленном контроллере на сборочном участке
• Индикация состояния зарядного устройства для аккумуляторов

Практические советы

• При пайке используйте маломощный паяльник (до 40 Вт) - перегрев повредит пластик и внутренние контакты
• Обязательно проверьте полярность подсветки: синий LED подключен через резистор - если не уверены, измерьте сопротивление между выводами
• Убедитесь, что толщина панели не превышает 3 мм - иначе клавиша не будет правильно фиксироваться
• Для надежности соединения используйте термоусадку на паяных выводах - особенно в вибрационных средах
• Если вам нужна защита от влаги - выбирайте аналоги с IP65/IP67, даже если они дороже
• Запомните: в описании указан ток 20 А - это ошибка. Реальная номинальная нагрузка - 16 А. Не превышайте этот порог!
