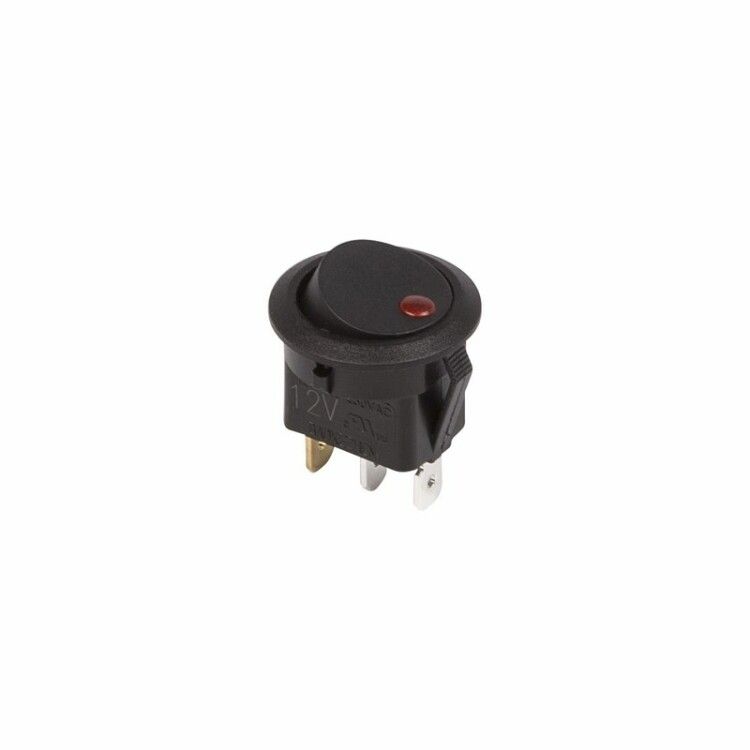

Выключатель клавишный круглый 12В 16А (3с) ON-OFF черн. с красн. подсветкой (RWB-215 MIRS-101Е-8С/D) Rexant 36-2580 MEET

Выключатель клавишный круглый 12В 16А (3с) ON-OFF черный с красной подсветкой - это двухпозиционный переключатель с LED-индикацией, предназначенный для управления цепями постоянного тока 12 В. Бренд Rexant и артикул 36-2580 указывают на надежную серийную продукцию, подходящую для установки в устройствах с ограниченным пространством.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей напряжением до 12 В постоянного тока. Он подходит для сборки оборудования, где важно визуально определять состояние включения - например, в автомобильной электронике, блоках питания, аудиосистемах, промышленных контроллерах и световых панелях. Черная клавиша с красной подсветкой позволяет легко отличить активное состояние даже в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение: 12 В DC
• Максимальный ток: 16 А
• Тип подсветки: светодиод (красный)
• Фиксация: механическая, с удержанием в обоих положениях (ON-OFF)
• Количество постов: 2 (два независимых контакта, но только один circuit - однополюсный переключатель)
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Габариты: 20×20×25,3 мм
• Способ монтажа: пайка выводов к печатной плате
• Цвет клавиши: черный
• Тип контактов: нормально открытые (NO), без перекидных или НЗ контактов

Совместимость и монтаж

Выключатель монтируется исключительно методом пайки - он не имеет крепления винтами или защелками. Устанавливается в отверстие диаметром около 19–20 мм в панели толщиной от 0,8 до 3 мм. После установки выводы припаиваются к контактным площадкам на плате. Обратите внимание: отсутствие клеммных соединений требует наличия навыков пайки и точного расположения отверстия. Выключатель не совместим с разъемными системами типа Faston или Wago.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для низковольтного оборудования. Степень защиты IP30 обеспечивает защиту от предметов больше 2,5 мм, но не предохраняет от влаги, брызг или пыли. Не используйте в средах с высокой влажностью, пылью или агрессивными газами. Отсутствие сертификации по UL/CE не позволяет применять его в официально регулируемых промышленных системах ЕС или США без дополнительной проверки.

Преимущества

• Яркая красная подсветка четко показывает состояние включения - удобна для операторов в темноте
• Компактные размеры позволяют использовать в плотно укомплектованном оборудовании
• Устойчивая фиксация в положениях ON/OFF исключает случайное переключение
• Подходит для работы с мощными нагрузками до 16 А при 12 В - например, для управления лампами, насосами, реле

Ограничения применения

• Не предназначен для переменного тока - работает только с постоянным напряжением 12 В DC
• IP30 не допускает использование во влажных помещениях, на улице или в машинах с риском попадания жидкости
• Отсутствие клемм - требует пайки, что затрудняет замену после отказа
• Нет перекидных контактов - нельзя использовать как переключатель направления или для переключения между двумя источниками
• Не рекомендован для частого ручного включения/выключения более 100 000 циклов - срок службы ограничен конструкцией

Примеры использования

• Включение/выключение светодиодной подсветки в корпусе аудиоусилителя
• Управление питанием 12 В блока зарядки для аккумуляторов
• Контроль вентилятора охлаждения в серверной стойке
• Переключение режима работы в диагностическом устройстве
• Панель управления в автономной системе на базе Raspberry Pi или Arduino

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует габаритам - 20 мм, иначе выключатель будет болтаться или не войдет
• Используйте термостойкий припой (например, Sn60Pb40) и не нагревайте корпус дольше 5 секунд - перегрев повредит внутренние элементы
• Подсветка потребляет небольшой ток (~10–20 мА); учтите это при расчете нагрузки на источник питания
• Для долговечности не перегружайте выключатель выше 16 А - даже при 12 В это может вызвать перегрев и деформацию контактов
• Если нужна возможность быстрой замены - рассмотрите модели с клеммами, хотя они будут крупнее
