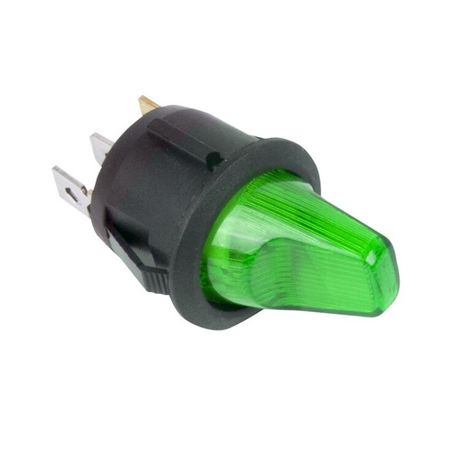

Выключатель клавишный круглый 12В 16А (3с) ON-OFF зел. с подсветкой (RWB-224 SС-214) Rexant 36-2593 MEET

Выключатель клавишный круглый 12 вольт 16 ампер (3 секунды) ON-OFF зеленый с подсветкой от Rexant (арт. 36-2593) - компактный двухпозиционный переключатель с LED-индикацией для управления нагрузкой постоянного тока до 16 А. Подходит для установки на панели оборудования, автоэлектроники и бытовых устройств.

Назначение и область применения

Этот выключатель используется для включения и выключения электрических цепей с постоянным током. Он применяется там, где нужна четкая визуальная индикация состояния: в автомобильной аппаратуре, на пультах управления, в силовых блоках, светодиодных светильниках, зарядных устройствах, системах автоматизации и других устройствах с питанием 12 В.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 16 А
• Тип фиксации: с фиксацией (двухпозиционный ON-OFF)
• Подсветка: да, светодиодная (зеленая)
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Форма клавиши: круглая, диаметром 20 мм
• Габариты: 20×20×22,8 мм
• Количество постов: 2
• Тип контактов: переключающие, без нормально замкнутых (НЗ) контактов
• Контактное сопротивление: ≤35 мОм
• Способ монтажа: пайка
• Толщина панели для монтажа: 0,8–3 мм

Совместимость и монтаж

Выключатель клавишный круглый 12 вольт 16 ампер (3 секунды) ON-OFF зеленый с подсветкой устанавливается в отверстие диаметром 20 мм в панели толщиной от 0,8 до 3 мм. Монтаж выполняется исключительно методом пайки - клеммы не предназначены для быстрого соединения. Устройство не имеет винтового крепления, поэтому требует надежной фиксации платы или корпуса. Обратите внимание: контактные выводы расположены снизу, что важно при проектировании печатной платы.

Безопасность и стандарты

Устройство соответствует базовым требованиям безопасности для низковольтной аппаратуры. Защита IP30 обеспечивает безопасную работу в сухих помещениях, но не защищает от брызг, влаги и пыли. Применение вне закрытых корпусов или в условиях повышенной влажности не рекомендуется.

Преимущества

• Яркая зеленая подсветка позволяет легко определить состояние включено/выключено даже в темноте
• Компактные габариты позволяют использовать его в плотно укомплектованном оборудовании
• Низкое контактное сопротивление снижает потери энергии и нагрев при работе с высокими токами
• Надежная механическая фиксация предотвращает случайное переключение

Ограничения применения

• Не предназначен для переменного тока - работает только с DC 12 В
• Защита IP30 не допускает использование во влажных средах, на улице или в пыльных условиях без дополнительной герметизации
• Отсутствие клемм - требует пайки, что усложняет сервисное обслуживание
• Не рассчитан на частые циклы включения/выключения - длительная работа при максимальной нагрузке может сократить срок службы

Примеры использования

• Включение/выключение 12-вольтового светодиодного освещения в автомобиле
• Управление мощным USB-зарядным устройством
• Кнопка включения блока питания в промышленном контроллере
• Индикация активного режима в панели управления станка
• Локальный выключатель для звуковой системы или GPS-навигатора

Практические советы

• При монтаже используйте паяльник с регулируемой температурой - перегрев выводов повредит внутренние элементы
• Убедитесь, что отверстие в панели точно соответствует 20 мм - слишком маленькое вызовет трещины, слишком большое - плохую фиксацию
• Для увеличения срока службы не перегружайте выключатель - лучше применять его при нагрузке до 80% от максимума (до 12,8 А)
• Если требуется защита от влаги, установите выключатель внутри герметичного корпуса или используйте силиконовый колпачок
• Проверьте полярность перед подключением - хотя выключатель не чувствителен к направлению тока, LED-подсветка может не работать при неверном подключении
