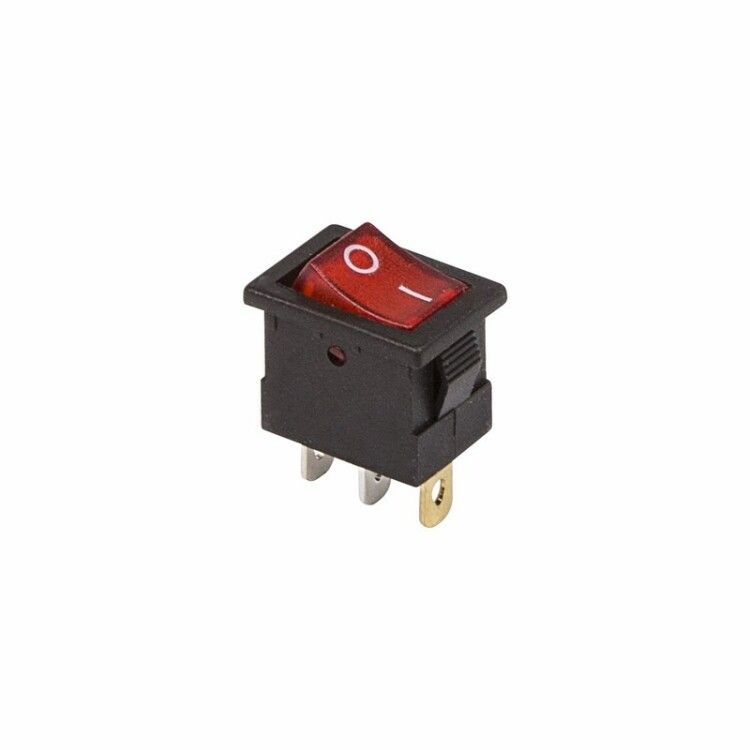

Выключатель клавишный 12В 15А (3с) ON-OFF красн. с подсветкой Mini (RWB-206-1; SC-768) Rexant 36-2170 MEET

Выключатель клавишный 12 вольт 15 ампер (3 секции) ON-OFF красный с подсветкой Mini от Rexant (арт. 36-2170) - компактный двухпозиционный переключатель с LED-индикацией для управления цепями постоянного тока до 15 А. Подходит для установки в устройствах с ограниченным пространством: автомобильной электронике, блоках питания, аудиосистемах и других бытовых и промышленных приборах.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей постоянного тока. Он подходит там, где нужна визуальная индикация состояния - например, в зарядных устройствах, светильниках, пультах управления, системах автономного питания и на бортовых панелях автомобилей. Благодаря малым габаритам и простому монтажу часто применяется в сборке миниатюрной электроники и модульных устройств.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 15 А
• Количество контактных групп: 1
• Количество контактов: 3 (один вход, два выхода - ON/OFF)
• Тип переключения: ON-OFF с фиксацией
• Подсветка: светодиодная, красная
• Рабочий диапазон температур: от -25 C до +85 C
• Ресурс: 10 000 циклов включения/выключения
• Контактное сопротивление: ≤ 35 мОм
• Степень защиты: IP30 (защита от предметов больше 2,5 мм, без защиты от воды)
• Габариты: 25,83 × 19,2 × 24 мм
• Материал корпуса: термостойкий пластик
• Цвет клавиши: красный
• Тип линзы: прямоугольная

Совместимость и монтаж

Выключатель устанавливается методом пайки - он не имеет клемм для быстрого соединения. Конструкция рассчитана на монтаж в панель толщиной от 0,8 до 3 мм. Отверстие в панели должно соответствовать форме клавиши - прямоугольник 25,8×19,2 мм. Убедитесь, что вокруг отверстия достаточно свободного пространства для надежной фиксации. Не используйте этот выключатель в местах с высокой вибрацией без дополнительной герметизации - IP30 не защищает от пыли и влаги.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP30 обеспечивает механическую защиту от крупных внешних объектов, но не предохраняет от попадания пыли, влаги или брызг. Работает в рамках допустимых температур, однако длительная эксплуатация выше +70 C снижает срок службы. Не предназначен для работы в взрывоопасных средах.

Преимущества

• Яркая красная подсветка позволяет легко определить состояние включения даже в условиях слабого освещения
• Устойчивая фиксация положений исключает случайное переключение
• Компактные размеры позволяют использовать его в плотно укомплектованной аппаратуре
• Низкое контактное сопротивление снижает потери энергии и нагрев
• Высокий ресурс - 10 000 циклов - обеспечивает долговечность в частых режимах работы

Ограничения применения

• Не подходит для переменного тока - работает только с DC 12 В
• IP30 не защищает от влаги и пыли - нельзя применять во влажных помещениях, на улице или в пыльных цехах без дополнительной защиты
• Требует пайки - невозможно подключить через клеммы или быстросъемные разъёмы
• Не рекомендован для нагрузок выше 15 А - превышение тока вызывает перегрев и выход из строя
• Корпус не рассчитан на давление или удары - не устанавливайте в зонах с риском механического повреждения

Примеры использования

• Автомобильные адаптеры и зарядные станции
• Блоки питания для LED-лент и домашней электроники
• Аудио- и видеоустройства с индикацией включения
• Промышленные контроллеры и пульты управления
• Солнечные системы хранения энергии с управлением на 12 В

Практические советы

• При пайке соблюдайте температурный режим - не перегревайте выводы более чем 260 C и не задерживайте паяльник дольше 3–5 секунд
• Проверьте совпадение отверстия в панели с габаритами выключателя - 25,83×19,2 мм; слишком маленькое отверстие затруднит установку, слишком большое - снизит прочность крепления
• Если выключатель будет установлен в металлической панели, убедитесь, что нет замыкания между корпусом и массой - изоляция внутри корпуса минимальна
• Для увеличения срока службы избегайте частых переключений при максимальном токе - лучше использовать реле для нагрузок близких к 15 А
• При использовании в автомобилях проверьте соответствие напряжения сети - скачки напряжения выше 14,5 В могут повредить светодиодную подсветку
