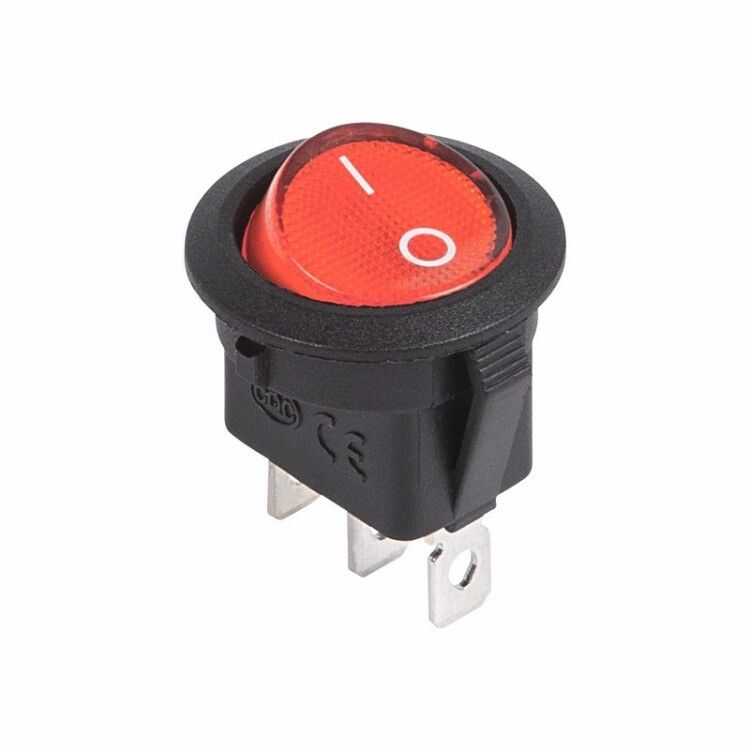

Выключатель клавишный круглый 12В 20А (3с) ON-OFF красн. с подсветкой (RWB-214) Rexant 36-2585 MEET

Выключатель клавишный круглый 12 вольт 20 ампер (3 секунды) ON-OFF красный с подсветкой от Rexant (арт. 36-2585) — компактный двухпозиционный переключатель для управления цепями постоянного тока до 20 А. Подсветка позволяет легко определить состояние устройства в условиях плохой видимости, а пайка обеспечивает надёжное соединение в ограниченном пространстве.

Назначение и область применения

Этот выключатель используется для включения и выключения устройств, работающих от постоянного тока 12 В. Применяется там, где нужна визуальная индикация состояния и компактная установка: автомобильная электроника, бортовые системы, светодиодные светильники, зарядные устройства, контрольные панели, малогабаритные станки и оборудование на сборочных линиях.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 20 А
• Тип переключения: ON-OFF с механической фиксацией
• Подсветка: красный светодиод (LED), встроен в клавишу
• Степень защиты: IP30 — защита от крупных частиц, но не от воды и пыли
• Габариты: 20×20×25,3 мм
• Контактное сопротивление: ≤35 мОм
• Способ монтажа: пайка
• Количество постов: 2 (однополюсный, двуполюсный контактный узел)
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество перекидных контактов: 0

Совместимость и монтаж

Выключатель клавишный круглый 12 вольт 20 ампер (3 секунды) ON-OFF красный с подсветкой монтируется методом пайки — он не имеет клеммных разъёмов. Устанавливается в отверстие диаметром 19–20 мм в панели толщиной от 0,8 до 3 мм. После вставки корпус фиксируется за счёт защёлок на корпусе. Пайка выполняется к выводам, расположенным снизу. Не используйте инструменты для затяжки — риск повредить пластиковую основу. Подключение проводов рекомендуется выполнять с использованием гильз или наконечников для предотвращения перегрева.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтной аппаратуры. Степень защиты IP30 исключает использование во влажных средах, на улице или в местах с высокой запылённостью. Не предназначено для взрывоопасных зон. Максимальная температура окружающей среды — до +40 °C. Перегрузка выше 20 А или частые включения/выключения при максимальной нагрузке снижают срок службы.

Преимущества

• Яркая красная подсветка LED — удобна для быстрого распознавания активного состояния в темноте
• Компактные размеры позволяют использовать в плотно укомплектованных панелях
• Фиксированное положение — не самовозврат, что важно для долговременного включения
• Низкое контактное сопротивление — минимизация потерь энергии и нагрева
• Простая конструкция — мало деталей, высокая надёжность при правильной эксплуатации

Ограничения применения

• Не подходит для переменного тока — работает только с DC 12 В
• IP30 — нельзя применять в помещениях с повышенной влажностью, на улице, в цехах с брызгами или пылью
• Отсутствие клемм — требует пайки; не подходит для частой замены или временных подключений
• Нет нормально замкнутых контактов — можно лишь включать, но не выключать автоматически
• Не рассчитан на частые переключения при полной нагрузке — рекомендовано не более 1000 циклов в час

Примеры использования

• Включение/выключение светодиодной ленты в авто
• Управление питанием USB-зарядки в багажнике автомобиля
• Контроль питания контроллера в системе автополоса
• Локальный выключатель для тестовой платы или ремонтного стенда
• Индикация включения блока питания в серверной стойке

Практические советы

• При пайке используйте жало мощностью не более 30 Вт и время воздействия не более 3 секунд — перегрев разрушает внутренние контакты
• Проверьте диаметр отверстия перед установкой: слишком маленькое — сложности с вводом, слишком большое — люфт и возможное повреждение корпуса
• Для увеличения срока службы не включайте/выключайте устройство при токе выше 15 А — лучше использовать контактор для больших нагрузок
• Если подсветка не горит — проверьте полярность подключения LED: анод (+) должен быть подключен к положительному потенциалу
• Артикул 36-2585 от Rexant совпадает с etm36-2585 — это один и тот же продукт, просто разные обозначения партнёрских поставщиков
