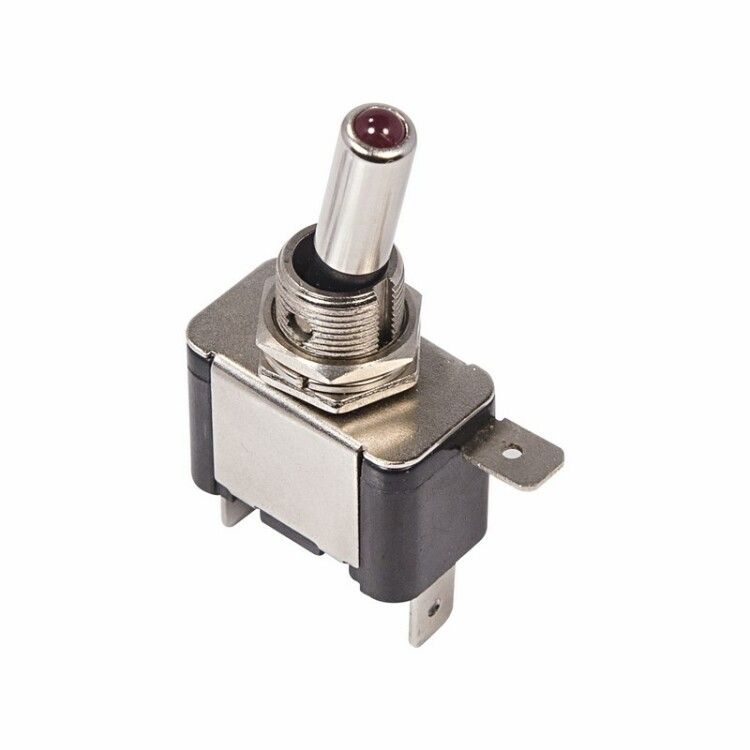

Тумблер 12V 25А (3c) ON-OFF однополюсный с красной LED подсветкой | 36-4330 REXANT MEET

Тумблер ASW-07D от Rexant - это однополюсный переключатель с красной светодиодной подсветкой, предназначенный для управления цепями постоянного тока 12 В и током до 20 А. Устройство подходит для установки на панели оборудования, где важна визуальная индикация состояния и надежность в условиях вибрации и широкого диапазона температур.

Назначение и область применения

Тумблер ASW-07D используется для включения и выключения электрических цепей постоянного тока. Он применяется там, где необходимо четко видеть текущее состояние переключателя - особенно в условиях слабого освещения. Часто встречается в:

• Автомобильной электронике (бортовые системы, блоки управления)
• Блоках питания и зарядных устройствах
• Измерительных приборах и диагностическом оборудовании
• Промышленных панелях управления на производстве
• Железнодорожном и спецтехнике

Технические характеристики

• Номинальное напряжение: 12 В DC
• Номинальный ток: 20 А
• Тип переключения: ON-OFF (одностабильный)
• Число полюсов: 1
• Число контактов: 2 (одна пара)
• Подсветка: красный светодиод (LED), встроенная в рычаг
• Фиксация положений: механическая, с удержанием в выбранном состоянии
• Монтаж: пайка выводов к печатной плате или проводам
• Габариты: 12,2 × 12,2 × 29,3 мм
• Установочный диаметр: 12,2 мм
• Степень защиты: IP30 (защита от крупных частиц, но не от воды и пыли)
• Рабочий температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет корпуса и рычага: красный
• Линза: прямоугольная, равномерно рассеивает свет LED

Совместимость и монтаж

Тумблер ASW-07D монтируется через круглое отверстие диаметром 12,2 мм в панель толщиной от 0,8 до 4 мм. Крепление происходит за счет защелкивающихся лапок на корпусе - винты не требуются. После установки контакты паяются к проводам или печатной плате. Подключение выполняется двумя плоскими клеммами размером 4,8×0,5 мм. Перед монтажом проверьте соответствие толщины панели и глубины защелок - недостаточно плотная посадка снижает надежность фиксации.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство защищено от предметов больше 2,5 мм, но не герметично - не допускается использование во влажных средах, под дождём или в местах с брызгами воды. Применение вне указанных температурных пределов может привести к выходу из строя светодиода или деформации пластиковых элементов.

Преимущества

• Яркая красная LED-подсветка обеспечивает хорошую видимость состояния даже при плохом освещении
• Механическая фиксация исключает случайное переключение
• Высокий ресурс - 10 000 циклов гарантируют долгую службу в интенсивных режимах
• Компактные размеры позволяют использовать в ограниченном пространстве
• Совместим с большинством стандартных панелей толщиной до 4 мм

Ограничения применения

• Не предназначен для переменного тока - работает только с постоянным напряжением 12 В DC
• IP30 не обеспечивает защиту от влаги - нельзя применять в открытых или сырых помещениях
• Пайка обязательна; не имеет разъемов для быстрого подключения
• Не рекомендован для частого ручного воздействия выше нормы - максимальный ресурс достигается при правильной нагрузке
• Запрещена установка в зонах с ударными нагрузками без дополнительной защиты

Примеры использования

• Переключение питания в автомобильном усилителе звука
• Включение основного блока питания в серверной стойке
• Активация тестового режима в диагностическом оборудовании
• Управление подсветкой на панели управления станка
• Коммутирование цепи аварийной сигнализации в железнодорожном вагоне

Практические советы

• При пайке используйте мощность паяльника не более 40 Вт и время нагрева менее 3 секунд - перегрев повредит внутренние контакты и светодиод
• Перед установкой протестируйте работу тумблера ASW-07D на отдельной плате - проверьте целостность LED и замыкание контактов
• Если панель тоньше 0,8 мм, усильте её подложкой из пластика или металла - иначе защелки не будут держать
• Не затягивайте провода слишком сильно - они должны свободно входить в клеммы, чтобы не повредить контактную группу
• Для длительной работы при температуре выше +70 C рекомендуется предусмотреть дополнительное охлаждение вокруг корпуса
