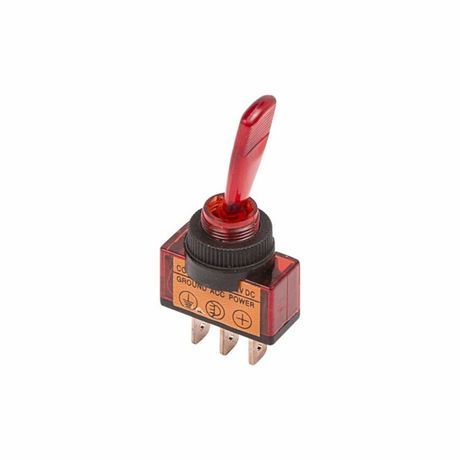

Тумблер 12V 20А (3c) ON-OFF однополюсный с красной подсветкой | 36-4370 REXANT MEET

Тумблер Rexant 36-4370 - это однополюсный переключатель с красной светодиодной подсветкой, предназначенный для управления цепями постоянного тока 12 В и током до 20 А. Устройство подходит для установки на панели оборудования, где важна визуальная индикация состояния включения, например, в автомобильной аппаратуре, блоках питания или промышленных контроллерах.

Назначение и область применения

Тумблер Rexant 36-4370 используется для включения и выключения электрических цепей с напряжением 12 В постоянного тока. Он обеспечивает четкую визуальную индикацию состояния - горящий красный свет показывает, что устройство включено. Применяется там, где необходима надежная механическая фиксация положения и яркий сигнал работы:

• Автомобили и спецтехника - управление освещением, насосами, нагревателями;
• Блоки питания и зарядные устройства;
• Промышленные панели управления, измерительные приборы;
• Железнодорожное оборудование, судовые системы;
• Лабораторное и бытовое электрооборудование с низковольтными цепями.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 20 А
• Тип переключения: ON-OFF (однозначное включение/выключение)
• Число контактов: 2 (одна группа - один вход, один выход)
• Количество постов: 1
• Подсветка: красный светодиод (LED), встроен в рычаг
• Тип кнопки: с фиксацией - остается в выбранном положении
• Тип толкателя: рычаг, длина 27 мм
• Габариты: 12,2 × 12,2 × 24 мм
• Установочный диаметр: 12,2 мм
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Рабочая температура: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Монтаж: пайка выводов к печатной плате или проводам
• Цвет корпуса и линзы: красный
• Конструкция линзы: прямоугольная, равномерно рассеивает свет

Совместимость и монтаж

Тумблер Rexant 36-4370 монтируется в отверстие диаметром 12,2 мм в панели толщиной от 0,8 до 4 мм. Крепление происходит за счет зажимных лапок внутри корпуса - винты не требуются. Подключение выполняется исключительно методом пайки: два вывода расположены снизу корпуса. Не используйте клеммы или разъемы - они не совместимы с конструкцией этого тумблера. После пайки проверьте прочность соединений, особенно при нагрузке близкой к 20 А.

Безопасность и стандарты

Тумблер соответствует требованиям безопасности для низковольтных устройств. Степень защиты IP30 предотвращает попадание предметов более 2,5 мм, но не защищает от влаги, пыли или брызг. Не устанавливайте его во влажных средах, на улице или в условиях повышенной запыленности без дополнительной герметизации. Температурный диапазон позволяет использовать его в большинстве внутренних систем, включая автомобили и промышленные шкафы.

Преимущества

• Яркая красная подсветка легко заметна даже при ярком освещении - удобно для операторов и сервисного персонала
• Механическая фиксация положения исключает случайное отключение
• Высокая коммутационная способность - 20 А при 12 В подходит для мощных нагрузок
• Компактные размеры позволяют устанавливать его в плотно упакованную аппаратуру
• Светодиод потребляет мало энергии, не создает значительной нагрузки на питание

Ограничения применения

• Не предназначен для переменного тока - работает только с DC 12 В
• IP30 не обеспечивает защиту от влаги; нельзя применять в сырых помещениях, на улице или в машинах без дополнительного кожуха
• Пайка обязательна - невозможно подключить через клеммы или разъемы
• Не рекомендован для частого ручного переключения (более 1–2 раз в минуту) - срок службы ограничен 10 000 циклов
• Нельзя использовать в цепях выше 12 В или с током больше 20 А - риск оплавления контактов

Примеры использования

• Переключатель включения внешнего LED-освещения на внедорожнике
• Управление нагревателем в термокамере с 12 В БП
• Индикация активного режима в тестере аккумуляторов
• Включение аварийного вентилятора в серверном шкафу
• Ручной контроль питания в учебном стенде по электронике

Практические советы

• При монтаже в металлическую панель убедитесь, что отверстие точно 12,2 мм - слишком маленькое вызовет трещины, большое - плохую фиксацию
• При пайке используйте жало не выше 30 Вт и время нагрева не более 3 секунд - перегрев повредит корпус и светодиод
• Если тумблер установлен в месте с вибрацией (например, в авто), дополнительно закрепите его клеем или хомутиком, чтобы избежать расшатывания
• Для долгой жизни не перегружайте его - лучше выбрать тумблер с запасом по току (например, 25 А), если нагрузка часто достигает 18–20 А
• Проверяйте целостность подсветки после сборки: если светодиод не светится, возможно, он перегорел при пайке или есть обрыв в цепи
