Тумблер 12V 20А (3c) ON-OFF однополюсный с зеленой подсветкой | 36-4373 REXANT MEET

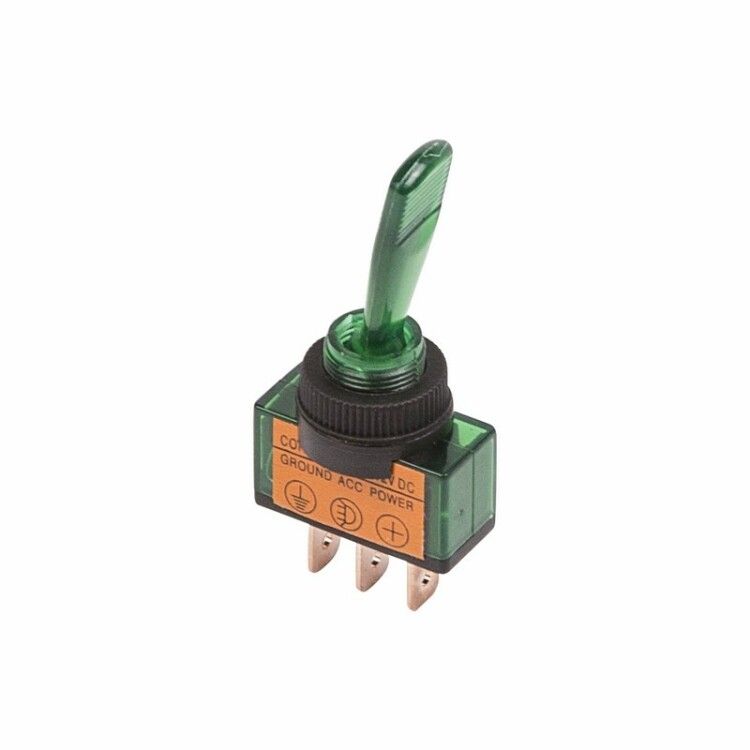

Тумблер Rexant 36-4373 - это однополюсный переключатель с зеленой подсветкой, рассчитанный на работу в сетях 12 В и токе до 20 А. Он предназначен для надежного включения и отключения цепей в оборудовании, где важна визуальная индикация состояния. Устройство легко монтируется в панели и часто используется в автопромышленности, промышленной автоматике и силовой аппаратуре.

Назначение и область применения

Тумблер Rexant 36-4373 служит для ручного включения и отключения электрических цепей постоянного тока напряжением до 12 В и током до 20 А. Благодаря зеленой подсветке он наглядно показывает текущее состояние: светится - включен, погашен - выключен. Применяется там, где необходима четкая визуализация работы оборудования: в бортовых системах автомобилей, блоках питания, сварочных аппаратах, контрольных щитах, железнодорожном оборудовании и промышленных контроллерах.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока
• Номинальный ток: 20 А
• Тип переключения: ON-OFF (двухпозиционный)
• Число полюсов: 1
• Число контактов: 3 (вход, выход, земля для подсветки)
• Подсветка: зеленая LED, питание через отдельный контакт
• Тип фиксации: механическая, с удержанием в обоих положениях
• Тип управления: рычажный поворотный переключатель
• Материал корпуса: термопласт, без галогенов
• Степень защиты: IP30 (защита от крупных предметов, но не от воды и пыли)
• Рабочая температура: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Глубина установки: 24 мм
• Диаметр отверстия: 12,2 мм
• Толщина панели для монтажа: 2 мм (минимальная рекомендованная)
• Высота наружной части: 24 мм
• Тип подключения: плоские клеммы, возможна пайка

Совместимость и монтаж

Тумблер Rexant 36-4373 устанавливается в отверстие диаметром 12,2 мм. Крепление происходит с помощью крепежного кольца и гайки - винты не требуются. Подходит для панелей толщиной от 0,8 до 4 мм, оптимально - 2 мм. Подключение контактов выполняется двумя способами: через плоские клеммы (быстрое соединение) или методом пайки (более надежно при вибрациях). Обратите внимание: третий контакт - это центральный вывод для подсветки, который необходимо подключить к источнику питания 12 В через соответствующий резистор (обычно 1–2 кОм), чтобы не перегрузить светодиод.

Безопасность и стандарты

Устройство имеет степень защиты IP30 - защищает от доступа пальцами и крупными объектами, но не предохраняет от попадания пыли или влаги. Поэтому не используйте его во влажных средах, на улице или в условиях повышенной запыленности. Температурный диапазон –25…+85 C позволяет применять его в большинстве автомобильных и промышленных условиях, кроме экстремальных (например, в печных камерах или холодильных установках).

Преимущества

• Яркая зеленая подсветка обеспечивает быструю визуальную диагностику состояния в любых условиях освещения
• Механическая фиксация исключает случайное переключение
• Компактные габариты позволяют использовать его в плотно укомплектованных панелях
• Термопластический корпус устойчив к воздействию масла, бензина и некоторых химических веществ
• Поддерживает два варианта подключения - клеммы и пайка - для гибкости сборки

Ограничения применения

• Не предназначена для переменного тока выше 12 В - использование в сети 220 В приведёт к пробою и возгоранию
• IP30 не обеспечивает защиту от влаги; не устанавливать в помещениях с высокой влажностью, на открытом воздухе или рядом с источниками жидкостей
• Не допускается превышение тока 20 А - при больших нагрузках перегреваются контакты и деформируется корпус
• Подсветка требует отдельного провода и ограничивающего резистора; без него светодиод выйдет из строя
• Не подходит для частого включения/выключения более 10 000 раз - после этого ресурс контактов истощён

Примеры использования

• Переключение режимов зарядки в автомобильных аккумуляторных блоках
• Включение/выключение внешнего освещения в грузовиках и спецтехнике
• Управление питанием в пультах управления станков и конвейеров
• Индикация активного состояния в тестере или диагностическом оборудовании
• Коммутация цепей 12 В в системах безопасности и сигнализации

Практические советы

• При монтаже проверьте точный диаметр отверстия - 12,2 мм. Если отверстие больше 12,5 мм, подсветка будет болтаться; меньше - не войдет.
• Для подсветки используйте резистор 1,5–2,2 кОм мощностью 0,25 Вт - это продлит срок службы LED и снизит риск перегрева.
• При пайке соблюдайте температурный режим: не нагревайте контакты дольше 3 секунд, чтобы не повредить внутреннюю изоляцию.
• Если устройство установлено в металлической панели, убедитесь, что крепежное кольцо не замыкает контакты на корпус - изолируйте его при необходимости.
• Проверяйте целостность подсветки перед окончательным монтажом - иногда она выходит из строя при транспортировке.
