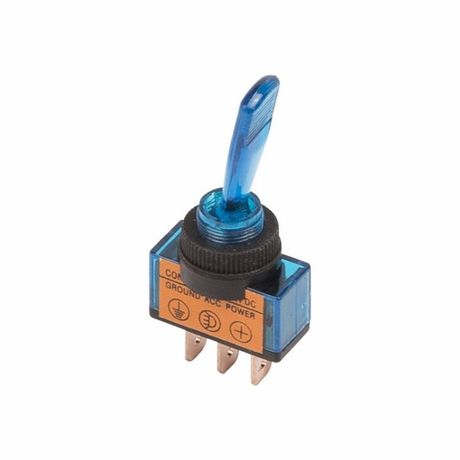

Тумблер 12V 20А (3c) ON-OFF однополюсный с синей подсветкой | 36-4371 REXANT MEET

Тумблер Rexant 36-4371 - это однополюсный переключатель с синей светодиодной подсветкой, предназначенный для управления цепями постоянного тока 12 В и током до 20 А. Устройство подходит для установки на панели оборудования, где важна визуальная индикация состояния включения, например, в автомобильной, промышленной или измерительной аппаратуре.

Назначение и область применения

Тумблер Rexant 36-4371 используется для включения и выключения электрических цепей постоянного тока. Он подходит там, где необходимо четко видеть текущее состояние переключателя - особенно в условиях слабого освещения. Применяется в:

• Автомобильной и автопромышленной аппаратуре (блоки управления, бортовые системы)
• Измерительных приборах и тестере
• Блоках питания 12 В
• Промышленном оборудовании (станки, конвейеры, пульты управления)
• Железнодорожной технике и спецтехнике

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 20 А
• Тип переключения: ON-OFF (однозначное положение)
• Количество контактов: 2 (одна группа - вход и выход)
• Подсветка: синий светодиод (LED), встроен в кнопку
• Тип фиксации: механическая, с удержанием в выбранном положении
• Тип толкателя: рычажный, с прямым движением
• Конструкция линзы: прямоугольная, равномерно рассеивает свет
• Габариты: 12,2 × 12,2 × 24 мм
• Установочный диаметр: 12,2 мм
• Степень защиты: IP30 (защита от предметов больше 2,5 мм, без защиты от воды)
• Рабочая температура: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Монтаж: пайка выводов

Совместимость и монтаж

Тумблер Rexant 36-4371 устанавливается в отверстие диаметром 12,2 мм в панели толщиной от 0,8 до 4 мм. Крепление происходит за счет зажимных лапок внутри корпуса - винты не требуются. Подключение выполняется исключительно методом пайки к двум выводам. Не поддерживается использование клеммных соединений - контакты не имеют плоских площадок для быстрого подсоединения проводов.

При монтаже важно соблюдать ориентацию: подсветка расположена в верхней части кнопки, поэтому устройство следует устанавливать так, чтобы свет был направлен в сторону оператора.

Безопасность и стандарты

Степень защиты IP30 обеспечивает защиту от крупных твердых объектов, но не предохраняет от пыли, влаги или брызг. Устройство не предназначено для работы во влажных средах, на улице или в помещениях с повышенной запыленностью. Работает в рамках норм для внутреннего монтажа в закрытых корпусах.

Преимущества

• Яркая синяя подсветка позволяет легко определить состояние включения даже в темноте
• Механическая фиксация исключает случайное переключение
• Высокий ресурс - 10 000 циклов - обеспечивает долгую службу в интенсивных режимах
• Компактные размеры позволяют использовать его в плотно укомплектованной аппаратуре
• Совместим с большинством стандартных панельных отверстий 12–12,5 мм

Ограничения применения

• Не допускается применение в условиях влажности, брызг или пыли - IP30 недостаточно для таких сред
• Нельзя использовать в цепях переменного тока - только DC 12 В
• Запрещено подключать нагрузку выше 20 А - возможен перегрев и повреждение контактов
• Монтаж только через пайку; несовместим с клеммными колодками или быстросъемными разъёмами
• Не рекомендован для частого ручного воздействия в условиях вибрации без дополнительной фиксации корпуса

Примеры использования

• Переключатель питания 12 В в портативном диагностическом оборудовании
• Индикационный выключатель в блоке питания для сервера или видеонаблюдения
• Включение основного контура в системе освещения грузового авто
• Ручной контроль включения нагревательного элемента в термокамере

Практические советы

• При пайке используйте жало мощностью не более 30 Вт и время нагрева не более 3 секунд - перегрев может повредить пластик или LED
• Проверьте глубину отверстия перед установкой: корпус имеет длину 24 мм, и он должен полностью войти, чтобы лапки зафиксировались
• Если панель тоньше 0,8 мм, используйте уплотнительную шайбу - иначе лапки не будут держать
• Для увеличения срока службы не переключайте устройство при максимальной нагрузке - лучше отключите питание перед изменением состояния
• При замене старого тумблера проверьте совпадение типа контактов - этот модель имеет только один рабочий контакт (NO = 0, NC = 0), то есть работает как обычный двухпозиционный выключатель
