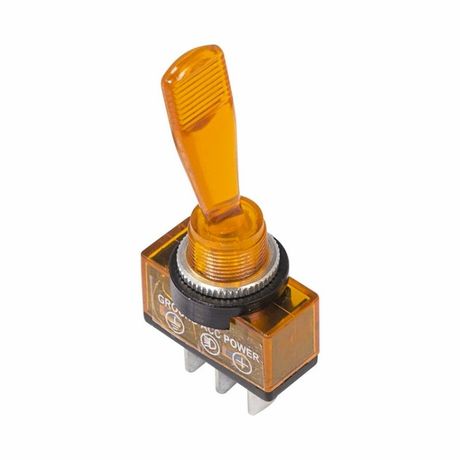

Тумблер 12V 20А (3c) ON-OFF однополюсный с желтой подсветкой | 36-4372 REXANT MEET

Тумблер Rexant ETM36-4372 - это однополюсный переключатель с подсветкой, предназначенный для управления цепями постоянного тока 12 В и нагрузкой до 20 А. Устройство удобно монтировать на панели оборудования и идеально подходит для автопромышленности, бытовой и промышленной электроники.

Назначение и область применения

Тумблер Rexant ETM36-4372 используется для включения и выключения электрических цепей с напряжением 12 В постоянного тока. Он подходит там, где необходима четкая визуальная индикация состояния - например, на панелях управления, в блоках питания, диагностических приборах, автомобильной аппаратуре, системах освещения и промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: 12 В DC
• Номинальный ток: 20 А
• Тип переключения: ON-OFF (двухпозиционный)
• Число контактов: 2 (1 пара - один полюс)
• Подсветка: светодиодная, жёлтая
• Тип фиксации: механическая, с сохранением положения
• Монтаж: пайка выводов
• Габариты: 12,2 × 12,2 × 24 мм
• Установочный диаметр: 12,2 мм
• Степень защиты: IP30 (защита от крупных частиц, но не от воды и пыли)
• Рабочий температурный диапазон: –25 C … +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Тип толкателя: рычажный, удлинённый (27 мм)
• Линза: прямоугольная, рассеивает свет равномерно

Совместимость и монтаж

Тумблер Rexant ETM36-4372 монтируется через круглое отверстие диаметром 12,2 мм в панель толщиной от 0,8 до 4 мм. Крепление происходит за счёт фиксирующего хомутика - винты не требуются. Подключаются провода методом пайки к двум металлическим выводам. Жёлтая LED-подсветка работает от того же сигнала, что и основная цепь - внешнего питания для индикатора не нужно.

Не используйте этот тумблер для поверхностного монтажа (SMD) или с применением разъёмов - он имеет только печатные выводы.

Безопасность и стандарты

Защита IP30 обеспечивает лишь предохранение от случайного прикосновения к внутренним частям и попаданию крупных предметов. Устройство **не** герметично - не допускается установка во влажную среду, на открытом воздухе или в условиях возможного брызгов, пылевой нагрузки или мытья. Применяйте в закрытых корпусах с уровнем защиты выше IP54.

Преимущества

• Яркая жёлтая подсветка позволяет легко определить состояние включено/выключено даже в слабом свете
• Механическая фиксация исключает самопроизвольное отключение
• Высокая рабочая температура (+85 C) делает устройство подходящим для помещений с нагревом
• Корпус выполнен из прочного термостойкого пластика, устойчив к деформации
• Длина рычага (27 мм) обеспечивает комфортное управление даже при ограниченном доступе

Ограничения применения

• Недопустимо использовать в цепях переменного тока - только 12 В постоянного тока
• IP30 не защищает от влаги, пыли, масла; не годится для улицы, ванной комнаты, цехов с технологической пылью
• Пайка - единственный способ подключения; нельзя использовать клеммы типа “быстроразъем”
• Не рекомендован для частого ручного переключения более 1–2 раз в минуту - срок службы снижается
• Максимальный ток 20 А - не подходит для мощных двигателей, нагревателей >240 Вт

Примеры использования

• Переключатель питания в автомобильном зарядном устройстве
• Включение системы освещения в прицепе или фургоне
• Коммутирующий элемент в блоке питания сервера или UPS
• Ручной контроль работы насоса или вентилятора в контролируемом шкафу
• Индикация активного режима в тестере или диагностическом оборудовании

Практические советы

• При монтаже проверьте точность отверстия - слишком маленькое повредит корпус, большое вызовет люфт
• При пайке соблюдайте время нагрева - не более 3 секунд на каждый вывод, чтобы не расплавить пластик
• Если подсветка не горит после включения - проверьте целостность цепи: LED встроен в контактную группу и зависит от прохождения тока
• Для долгой жизни не перегружайте тумблер - лучше выбирать запас по току (например, 15 А вместо 20 А)
• На панелях с несколькими аналогичными переключателями используйте цветовые метки - жёлтый цвет этого тумблера хорошо сочетается с другими сигналами
