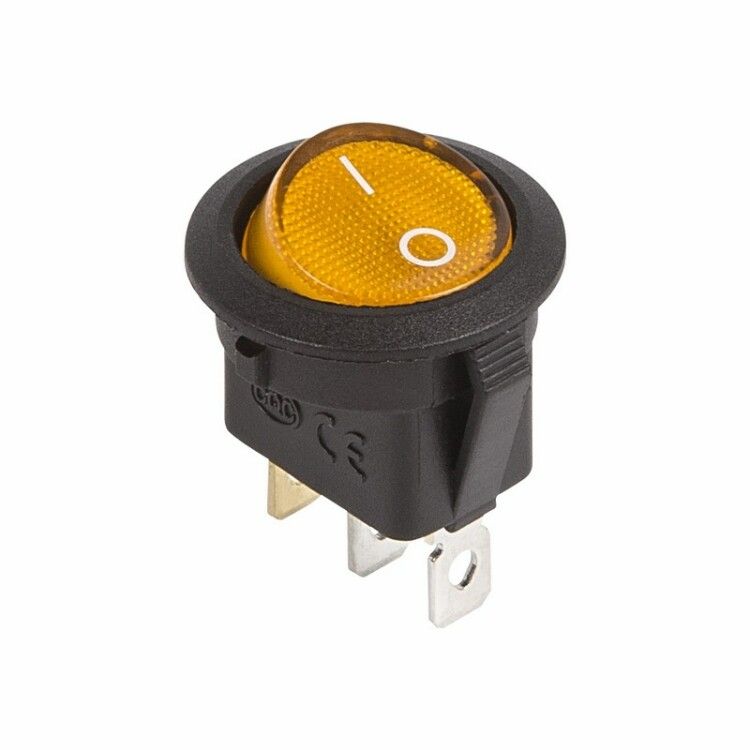

Выключатель клавишный круглый 12В 20А (3с) ON-OFF желт. с подсветкой (RWB-214) Rexant 36-2587 MEET

Выключатель клавишный круглый 12 вольт 20 ампер (3 секунды) ON-OFF желтый с подсветкой от Rexant (арт. etm36-2587) - компактное устройство для управления цепями постоянного тока до 12 В и 20 А. Подходит для установки на панели оборудования, где важно видеть состояние включения даже в условиях плохой освещённости.

Назначение и область применения

Этот выключатель используется для включения и выключения электрических цепей с постоянным током. Применяется там, где нужна надёжная механическая фиксация положения и визуальный контроль состояния: в автомобильной электронике, на пультах управления, в бытовых устройствах, станках, зарядных устройствах, системах освещения и других аппаратах с питанием 12 В.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 20 А
• Тип фиксации: с фиксацией (два устойчивых положения ON/OFF)
• Подсветка: светодиодная, жёлтая - показывает активное состояние
• Габариты: 20×20×25,3 мм
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Контактное сопротивление: ≤35 мОм
• Тип монтажа: пайка
• Количество постов: 2
• Тип контактов: переключающие - один вход, один выход; НЗ/НО контакты отсутствуют

Совместимость и монтаж

Выключатель клавишный круглый 12 вольт 20 ампер (3 секунды) ON-OFF желтый с подсветкой монтируется методом пайки. Устанавливается в отверстие диаметром 19–20 мм в панели толщиной от 0,8 до 3 мм. Контакты имеют плоские выводы - подходят для пайки к печатной плате или проводам. Не требует крепления винтами. Учитывайте, что контактные выводы не предназначены для быстроразъёмных соединений - для частого демонтажа лучше использовать клеммы с предварительно запаянными проводами.

Безопасность и стандарты

Устройство соответствует базовым требованиям безопасности для низковольтной аппаратуры. Степень защиты IP30 исключает использование в условиях повышенной влажности, пыли или внешнего воздействия. Не рекомендовано применение в открытых помещениях, на улице или в средах с брызгами жидкости.

Преимущества

• Яркая жёлтая подсветка позволяет легко определить состояние включения в темноте
• Компактные габариты позволяют устанавливать выключатель в ограниченном пространстве
• Надёжная фиксация положения исключает случайное отключение
• Низкое контактное сопротивление снижает потери энергии и нагрев

Ограничения применения

• Не предназначен для переменного тока - работает только с DC 12 В
• Защита IP30 не защищает от влаги, пыли и химических веществ
• Пайка как способ монтажа усложняет замену - нельзя просто отсоединить, как в случае с клеммами
• Отсутствие нормированных НЗ/НО контактов ограничивает возможности схемотехники - нельзя использовать как переключатель направления или многопозиционный коммутатор

Примеры использования

• Включение/выключение LED-освещения в авто или прицепе
• Управление мощным преобразователем 12→220 В в домашней мастерской
• Кнопка включения зарядного устройства для аккумуляторов
• Пульт управления на станке с питанием от 12 В
• Локальное управление звуковой системой в мобильном оборудовании

Практические советы

• При пайке используйте термостойкий паяльник (не выше 350 C) и не задерживайте жало более 3 секунд на одном контакте - перегрев повредит корпус и внутренние элементы
• Проверьте толщину панели перед сверлением - она должна быть в пределах 0,8–3 мм, иначе выключатель не будет плотно сидеть
• Если выключатель клавишный круглый 12 вольт 20 ампер (3 секунды) ON-OFF желтый с подсветкой установлен в металлическом корпусе, убедитесь, что он не замыкает массу через корпус - изоляция внутри не обеспечивает электробезопасность
• Для долговечности не перегружайте контакты - максимальный ток 20 А не является режимом длительной работы, особенно при высоких температурах окружающей среды
