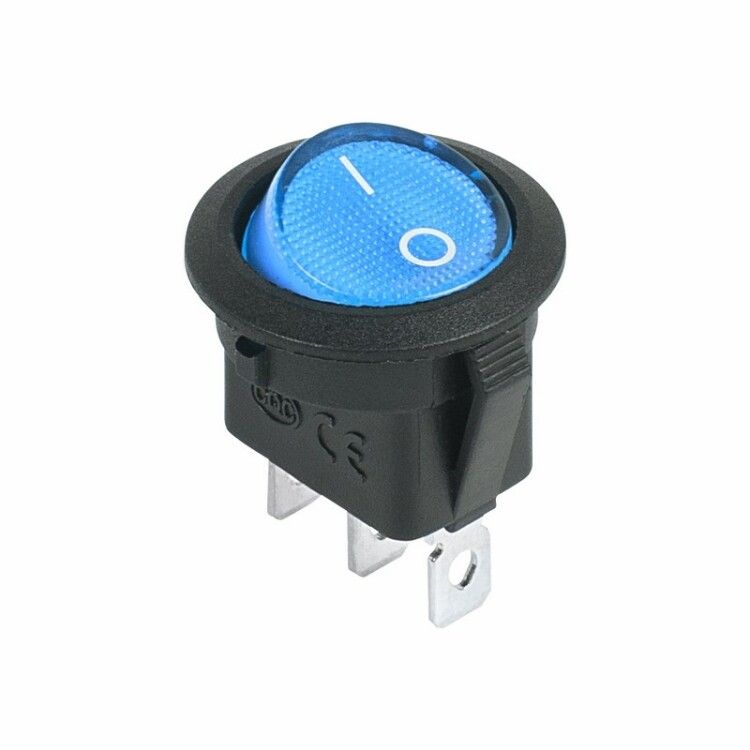

Выключатель клавишный круглый 12В 20А (3с) ON-OFF син. с подсветкой (RWB-214) Rexant 36-2586 MEET

Выключатель клавишный круглый 12 вольт 20 ампер (3 контакта) ON-OFF синий с подсветкой от Rexant (арт. 36-2586) — компактный переключатель постоянного тока с LED-индикацией для управления оборудованием в условиях ограниченной видимости. Подходит для автопрома, промышленных панелей и бытовых устройств.

Назначение и область применения

Этот выключатель используется для включения и выключения электрических цепей постоянного тока. Применяется там, где важно визуально контролировать состояние устройства: в автомобилях, на пультах управления, в световой сигнализации, усилителях, зарядных устройствах, системах освещения и других аппаратах с питанием 12 В.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 20 А
• Тип контактов: 2 поста, 3 контакта (ON-OFF, один вход, два выхода)
• Подсветка: светодиодная, синяя
• Фиксация: механическая, с удержанием в положении
• Габариты: 20×20×25,3 мм
• Степень защиты: IP30 — защита от крупных частиц, но не от воды и пыли
• Контактное сопротивление: ≤35 мОм
• Цвет корпуса: синий
• Тип монтажа: пайка
• Тип толкателя: переключатель с кнопкой

Совместимость и монтаж

Выключатель клавишный круглый 12 вольт 20 ампер (3 контакта) ON-OFF синий с подсветкой монтируется методом пайки. Устанавливается в отверстие диаметром 20 мм в панели толщиной от 0,8 до 3 мм. На задней стороне есть две контактные площадки — они требуют прямой пайки проводов или установки плоских клемм. Отдельно не предусмотрены винтовые зажимы или разъёмы. Монтаж возможен только на жестких поверхностях, не допускается установка на гибких или деформируемых материалах.

Безопасность и стандарты

Устройство соответствует базовым требованиям безопасности для низковольтных цепей. Защита IP30 исключает использование во влажных средах, на улице или в местах с высокой запылённостью. Не предназначено для взрывоопасных зон. Работает при комнатной температуре — экстремальные значения не указаны, поэтому рекомендуется избегать нагрева выше +60 °C.

Преимущества

• Яркая синяя подсветка позволяет легко определить состояние включено/выключено даже в полной темноте
• Компактные размеры позволяют использовать в плотно укомплектованных панелях
• Низкое контактное сопротивление снижает потери энергии и нагрев при нагрузке 20 А
• Механическая фиксация предотвращает случайное отключение
• Совместим с большинством печатных плат и самодельных корпусов благодаря простому монтажу через пайку

Ограничения применения

• Не подходит для переменного тока — работает только с DC 12 В
• Защита IP30 не защищает от брызг, пыли и влаги — нельзя применять в открытых или сырых помещениях
• Отсутствие винтовых клемм требует навыков пайки; не подходит для частого демонтажа
• Не рассчитан на импульсные нагрузки выше 20 А — не используйте с мощными двигателями без дополнительной защиты
• Контакты не предназначены для многократного переключения в режиме максимальной нагрузки — срок службы снижается при частых включениях при полном токе

Примеры использования

• Включение/выключение LED-освещения в багажнике автомобиля
• Управление блоком питания 12 В для видеонаблюдения
• Кнопка включения вентилятора в серверной стойке
• Пульт управления на станке с питанием от автомобильного аккумулятора
• Индикатор состояния в DIY-проектах с Arduino или Raspberry Pi

Практические советы

• При пайке соблюдайте температуру не выше 260 °C и время воздействия менее 3 секунд — перегрев повредит внутренние элементы
• Проверьте посадочный диаметр отверстия перед монтажом — он должен точно совпадать с 20 мм
• Для долговечности не включайте/выключайте устройство при максимальной нагрузке 20 А чаще 10–15 раз в день
• Если нужна защита от пыли и влаги — используйте внешний герметичный кожух или силиконовый колпачок
• При использовании в авто проверьте полярность: подсветка не будет работать при обратном подключении
