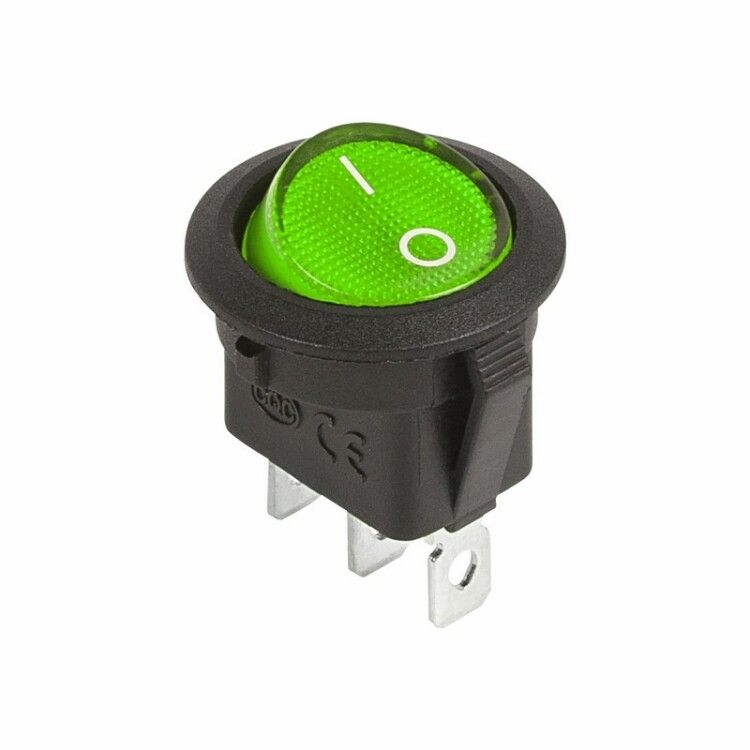

Выключатель клавишный круглый 12В 20А (3с) ON-OFF зел. с подсветкой (RWB-214) Rexant 36-2588 MEET

Выключатель клавишный круглый 12 вольт 20 ампер (3 секунды) ON-OFF зеленый с подсветкой от Rexant (арт. etm36-2588) - это компактное устройство для управления цепями постоянного тока с нагрузкой до 20 А. Подходит для установки на панели оборудования, где важно видеть состояние включения даже в условиях плохой освещённости.

Назначение и область применения

Выключатель клавишный круглый 12 вольт 20 ампер (3 секунды) ON-OFF зеленый с подсветкой используется для включения и выключения электрических цепей постоянного тока. Применяется там, где нужна надёжная механическая фиксация положения и визуальный контроль состояния: в автомобильной электронике, на пультах управления, в бытовых устройствах, станках, зарядных устройствах, системах освещения и других аппаратах на 12 В DC.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 20 А
• Тип фиксации: с фиксацией (ON-OFF, удерживается в выбранном положении)
• Подсветка: светодиодная, зелёного цвета
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Форма кнопки: круглая, диаметром 20 мм
• Габариты: 20×20×25,3 мм
• Количество постов: 2 - позволяет использовать как однополюсный или двухполюсный выключатель
• Тип контактов: переключающий, без нормально замкнутых (НЗ) контактов
• Контактное сопротивление: ≤ 35 мОм
• Способ монтажа: пайка выводов к печатной плате или проводам
• Толщина панели для монтажа: 0,8–3 мм

Совместимость и монтаж

Выключатель клавишный круглый 12 вольт 20 ампер (3 секунды) ON-OFF зеленый с подсветкой монтируется методом пайки. Он не имеет крепёжных винтов - корпус вставляется в отверстие 19–20 мм в панели, после чего защёлкиваются фиксирующие лапки с внутренней стороны. Убедитесь, что толщина панели находится в пределах 0,8–3 мм: меньше - риск повреждения, больше - невозможность фиксации. Пайка выполняется к двум контактным выводам, расположенным снизу. Подключение клеммами невозможно - контакты предназначены исключительно для пайки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP30 обеспечивает безопасную работу внутри закрытых щитов, панелей или корпусов, но не допускает использование во влажных средах, на улице или в местах с высокой запылённостью. Открытые контакты требуют изоляции при сборке.

Преимущества

• Яркая зелёная подсветка легко определяет состояние включения, особенно в темноте
• Компактные габариты позволяют устанавливать выключатель в ограниченном пространстве
• Надёжная фиксация положения снижает вероятность случайного отключения
• Низкое контактное сопротивление (≤35 мОм) минимизирует потери энергии и нагрев
• Две группы контактов дают возможность коммутировать две цепи одним устройством

Ограничения применения

• Не применяется в цепях переменного тока - только для 12 В постоянного тока
• IP30 не защищает от брызг, пыли, влаги - нельзя использовать вне герметичных корпусов
• Отсутствие нормально замкнутых контактов ограничивает возможности схемотехники - нельзя применить как нормально замкнутый выключатель
• Пайка требует навыков - не подходит для частой замены или временных подключений
• Не рассчитан на частые переключения - рекомендовано не более 10 000 циклов

Примеры использования

• Включение/выключение 12-вольтового LED-освещения в авто или фургоне
• Управление питанием USB-зарядных станций
• Контроль включения блока питания в серверной стойке
• Панель управления малогабаритными станками с ЧПУ
• Системы аварийного отключения в бытовой технике

Практические советы

• При пайке используйте мощность паяльника не выше 40 Вт, чтобы не перегреть корпус
• Проверьте диаметр отверстия в панели - он должен быть 19–20 мм; слишком большое - выключатель будет болтаться
• Для долговечности не перегружайте выключатель - максимальный ток 20 А при 12 В = 240 Вт; не подключайте нагрузки выше этого значения
• Если подсветка не светится - проверьте полярность подключения светодиода: анод (+) и катод (-) должны совпадать с маркировкой на плате
• Этот выключатель Rexant (арт. etm36-2588) хорошо сочетается с другими элементами серии REXANT Control - можно собирать унифицированные панели управления
