Тумблер 12V 30А (3c) ON-OFF однополюсный с красной LED подсветкой (ASW-07D-2) (в упак. 1шт.) | 06-0334-B REXANT MEET

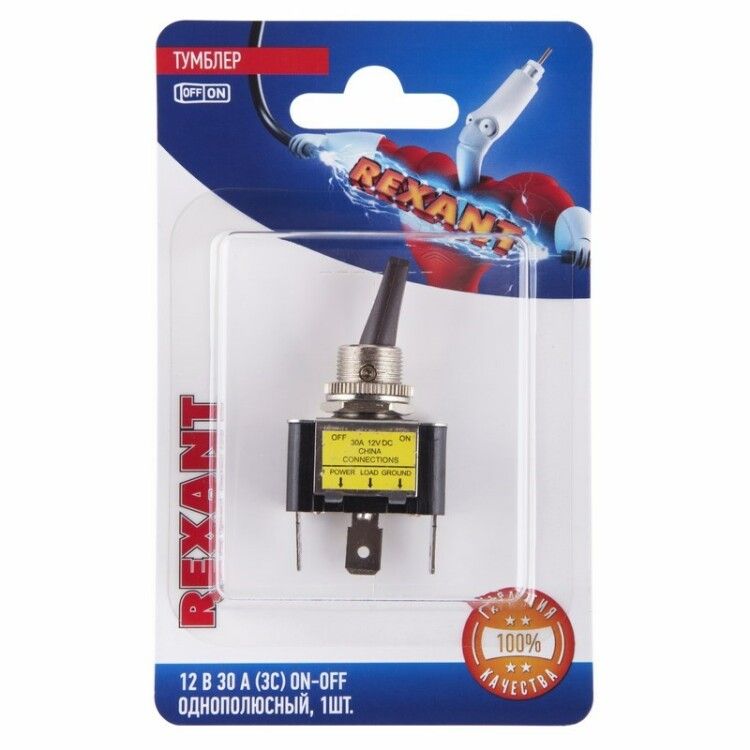

Тумблер Rexant ASW-07D-2 - это однополюсный выключатель с красной светодиодной подсветкой, предназначенный для коммутации цепей постоянного тока 12 В и током до 30 А. Устройство удобно для монтажа на панели и обеспечивает визуальную индикацию состояния включения, что особенно полезно в условиях слабого освещения.

Назначение и область применения

Тумблер Rexant ASW-07D-2 используется для включения и отключения электрических цепей постоянного тока. Применяется там, где необходима надёжная механическая фиксация положения и яркая индикация работы устройства.

• Автомобильная электроника: управление светом, насосами, нагревателями в легковых и грузовых авто;
• Блоки питания и зарядные устройства 12 В;
• Промышленное оборудование: станки, конвейеры, системы контроля;
• Энергоустановки на железнодорожном транспорте;
• Измерительные приборы и пульты управления.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC);
• Номинальный ток: 30 А;
• Количество полюсов: 1 (однополюсный);
• Тип переключения: ON-OFF с фиксацией;
• Подсветка: красный светодиод (LED), питается от 12 В - горит при включенном состоянии;
• Тип контактов: плоские клеммы (разъём для быстрого подключения);
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли;
• Габариты: 12,2 × 29,3 × 29,3 мм;
• Глубина установки: 27 мм;
• Диаметр отверстия для монтажа: 16–28 мм;
• Толщина панели: оптимальна 2 мм, допускается от 0,8 до 4 мм;
• Материал корпуса: металл, черный цвет;
• Цвет кнопки: красный;
• Тип толкателя: рычажный;
• Фиксация: механическая - кнопка остаётся в выбранном положении.

Совместимость и монтаж

Тумблер Rexant ASW-07D-2 устанавливается через круглое отверстие в панели. Крепится с помощью металлического кольца и гайки - не требует винтов. Подключение происходит через плоские контактные выводы, которые легко соединить с проводами с помощью клемм или пайки.

• Для правильной установки проверьте диаметр отверстия - он должен находиться в пределе 16–28 мм;
• Толщина панели должна быть не менее 0,8 мм и не более 4 мм - иначе крепление будет ненадёжным;
• При использовании клемм убедитесь, что они подходят по ширине плоскому контакту - типичный размер 4,8×0,5 мм;
• Не используйте устройство в условиях повышенной влажности или запылённости - IP30 не защищает от жидкости и мелкой пыли.

Безопасность и стандарты

Тумблер соответствует требованиям безопасности для низковольтных устройств. Нет содержания галогенов, материал корпуса не содержит опасных веществ. Однако отсутствие защиты выше IP30 делает его непригодным для открытых или агрессивных сред. Не предназначен для взрывоопасных зон.

Преимущества

• Яркая красная LED-подсветка позволяет сразу видеть состояние включения даже в темноте;
• Механическая фиксация исключает случайное отключение;
• Металлический корпус обеспечивает прочность и теплоотвод при высоких нагрузках;
• Простое подключение через плоские клеммы - не нужны специальные инструменты;
• Универсальный диаметр отверстия (16–28 мм) совместим с большинством стандартных панелей.

Ограничения применения

• Не работает с переменным током - только DC 12 В;
• IP30 не защищает от брызг, пыли и влаги - нельзя использовать вне закрытых щитов;
• Недопустимо превышать ток 30 А - риск перегрева и выхода из строя;
• Не рассчитан на частые включения/выключения под максимальной нагрузкой - рекомендовано для стационарного режима;
• Подсветка не работает при выключенном устройстве - она активируется только при замыкании цепи.

Примеры использования

• Переключение мощного светодиодного освещения в фургоне;
• Включение автономного насоса в системе охлаждения сервера;
• Управление подогревом зеркал в автомобиле;
• Запуск вентилятора в распределительном щите 12 В;
• Локальное отключение цепи в тестовой установке.

Практические советы

• При монтаже в тонкую панель (менее 2 мм) используйте уплотнительное кольцо - так снижается люфт и повышается долговечность;
• Если подключаете провода пайкой - не перегревайте контакты больше 3 секунд, чтобы не повредить внутреннюю изоляцию;
• Для длительной работы при 30 А рекомендуется использовать медные провода сечением не менее 2,5 мм2;
• Проверьте полярность перед подключением LED - хотя подсветка внутри уже правильно подсоединена, внешние провода должны соответствовать + и –;
• При необходимости замены - открутите гайку сзади, вытяните тумблер и отсоедините клеммы - никаких пайки не требуется.
