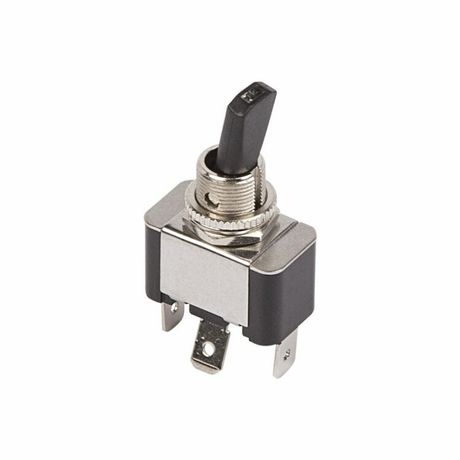

Тумблер 12V 30А (3c) ON-OFF однополюсный с синей LED подсветкой | 36-4351 REXANT MEET

Тумблер Rexant 36-4351 - это однополюсный переключатель 12 В, 30 А с синей LED-подсветкой и тремя контактами, предназначенный для надежного включения и выключения цепей в условиях повышенной вибрации и необходимости визуального контроля состояния. Применяется в автопромышленности, промышленном оборудовании и портативных системах управления.

Назначение и область применения

Тумблер Rexant 36-4351 используется для ручного включения и выключения электрических цепей постоянного тока напряжением до 12 В и током до 30 А. Он подходит для установки на передние панели устройств, где важна четкая визуальная индикация состояния - например, в автомобильных блоках управления, светодиодных осветительных системах, зарядных устройствах, медицинском оборудовании, испытательных стендах и промышленных контроллерах.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока
• Номинальный ток: 30 А
• Тип переключения: ON-OFF (двухпозиционный)
• Число контактных групп: одна
• Число контактов: два рабочих + один для подсветки (всего три вывода)
• Подсветка: синий LED-индикатор, встроенный в корпус
• Установочный диаметр: 12,2 мм
• Толщина панели для монтажа: от 0,8 мм до 4 мм
• Рабочая температура: от –25 C до +85 C
• Степень защиты: IP30 (защита от доступа пальцами и крупными частицами, но не от воды и пыли)
• Электрический ресурс: 10 000 циклов включения/выключения

Совместимость и монтаж

Тумблер Rexant 36-4351 монтируется в отверстие диаметром 12,2 мм в металлической или пластиковой панели. Крепление происходит за счет фиксирующего кольца - винты не требуются. Подключение проводов выполняется через плоские клеммы (разъемы типа “быстроразъёмные” или “фастон”) или методом пайки. Убедитесь, что толщина панели не превышает 4 мм - иначе крепление будет ненадежным. Индикаторная LED-цепь подключена параллельно основному контакту и работает при любом состоянии переключателя, если есть питание 12 В.

Безопасность и стандарты

Тумблер соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания воды, пыли или брызг. Не используйте в средах с высокой влажностью, агрессивными газами или пылевыми выбросами. Работа при температуре выше +85 C снижает срок службы.

Преимущества

• Яркая синяя LED-подсветка позволяет легко определить состояние включения даже в условиях слабого освещения
• Механическая фиксация положений предотвращает самопроизвольное переключение
• Высокая нагрузочная способность (30 А) делает его подходящим для мощных потребителей, таких как насосы, нагреватели или реле
• Простой монтаж без инструментов - достаточно просверлить отверстие и защелкнуть корпус
• Широкий температурный диапазон позволяет использовать в холодных и жарких условиях

Ограничения применения

• Не предназначен для переменного тока - только для цепей постоянного тока 12 В
• IP30 не обеспечивает защиту от влаги; запрещено использование в открытых или влажных помещениях без дополнительной герметизации
• LED-подсветка требует наличия напряжения 12 В на входе - при отключенном питании индикатор не светится
• Не рекомендован для частого ручного переключения более 1–2 раз в минуту - это снизит ресурс быстрее заявленных 10 000 циклов
• Запрещено применять в цепях с индуктивной нагрузкой выше 30 А - возможна дуга и повреждение контактов

Примеры использования

• Переключение режима работы в автомобильном усилителе звука
• Включение/выключение внешнего светодиодного освещения на прицепе
• Ручной запуск системы обогрева в грузовом автомобиле
• Коммутирование блока питания в диагностическом оборудовании
• Управление вентилятором охлаждения в распределительном щите

Практические советы

• При монтаже проверьте точность диаметра отверстия - слишком маленькое затруднит установку, слишком большое - вызовет люфт
• Для долговечности соединения используйте клеммы с правильным размером (например, 4,8 мм или 6,3 мм) и плотно закрепляйте их
• Если LED-подсветка не горит, проверьте целостность цепи питания - она не зависит от основного контакта
• Не допускайте перегрузки по току - даже кратковременные скачки выше 30 А могут привести к свариванию контактов
• При использовании в вибрирующих средах (например, на транспорте) дополнительно зафиксируйте корпус клеем или хомутом
