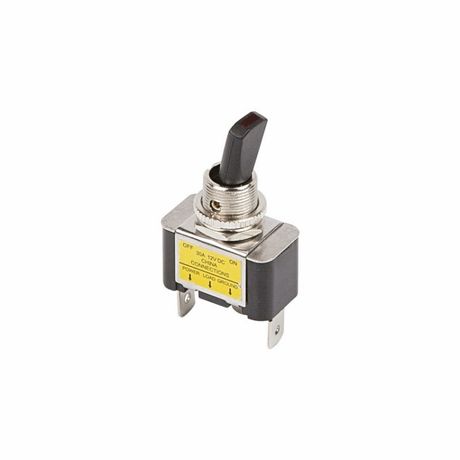

Тумблер 12V 30А (3c) ON-OFF однополюсный с зеленой LED подсветкой | 36-4353 REXANT MEET

Тумблер Rexant 36-4353 - это однополюсный переключатель с зелёной светодиодной подсветкой, предназначенный для управления цепями постоянного тока 12 В и нагрузкой до 30 А. Устройство подходит для установки на панели оборудования, где важна визуальная индикация состояния и надёжность в условиях вибрации и перепадов температур.

Назначение и область применения

Тумблер Rexant 36-4353 используется для включения и выключения электрических цепей с постоянным током. Его применяют там, где необходимо чётко видеть текущее состояние переключения - особенно в условиях слабого освещения. Области применения: автомобильная электроника, бортовые системы грузовиков и железнодорожного транспорта, блоки питания, контрольные панели промышленного оборудования, тестовое оборудование и устройства с низковольтными цепями.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 30 А
• Тип переключения: ON-OFF (двухпозиционный)
• Число контактов: 2 (одна группа - один вход, один выход)
• Подсветка: зелёный светодиод (виден при включённом состоянии)
• Фиксация положений: механическая, с удержанием в выбранном положении
• Степень защиты: IP30 - защита от крупных частиц пыли, но не от воды и мелкой пыли
• Габариты: 12,2 × 12,2 × 29,3 мм
• Форма линзы: прямоугольная
• Температурный диапазон: от –25 C до +85 C
• Электромеханический ресурс: 10 000 циклов включения/выключения
• Монтаж: пайка выводов на печатную плату или провода

Совместимость и монтаж

Тумблер Rexant 36-4353 устанавливается в отверстие диаметром 12,2 мм в панели толщиной от 0,8 до 4 мм. Поскольку монтаж выполняется исключительно методом пайки, устройство не имеет крепления винтами или защёлками. Контакты - плоские, подходят для соединения с клеммами или проводами через пайку. Перед установкой проверьте соответствие толщины панели и точность сверления отверстия - слишком маленькое отверстие повредит корпус, слишком большое - вызовет люфт и снижение герметичности.

Безопасность и стандарты

Степень защиты IP30 обеспечивает защиту от предметов больше 2,5 мм, но не предохраняет от попадания влаги, пыли или химических веществ. Устройство не предназначено для работы во влажных средах, на улице или в помещениях с повышенной запылённостью. Температурный диапазон позволяет использовать его в большинстве внутренних систем, но не в экстремальных условиях (например, под капотом двигателя без дополнительной защиты).

Преимущества

• Яркая зелёная LED-подсветка наглядно показывает активное состояние - удобно при ночном обслуживании или в плохо освещённых щитах
• Жёсткая фиксация положений исключает случайное переключение при вибрации
• Высокий рабочий ток (30 А) позволяет коммутировать мощные нагрузки - например, стартеры, насосы, световые массивы
• Компактные размеры позволяют экономить место на панелях
• Совместим с типовой технологией поверхностного монтажа и пайки

Ограничения применения

• Не допускается использование в условиях воздействия воды, пара или агрессивных жидкостей - IP30 не обеспечивает защиту от влаги
• Не рекомендован для частого ручного переключения более 1–2 раз в минуту - срок службы ограничен 10 000 циклов
• Не подходит для переменного тока (AC) - работает только с постоянным током 12 В
• Отсутствует возможность быстрого демонтажа - при необходимости замены придётся выпаивать контакты
• Не совместим с панелями толще 4 мм - невозможно закрепление

Примеры использования

• Включение/выключение внешнего освещения в автоприцепе
• Переключение режима работы зарядного устройства
• Управление питанием контроллера в системе автоматизации станка
• Локальное управление насосом в мобильной гидравлической установке
• Индикация включения основного питания в диагностическом оборудовании

Практические советы

• При пайке используйте термостойкий паяльник (не выше 300 C) и не задерживайте жало более 3 секунд на одном контакте - перегрев может повредить пластик корпуса или светодиод
• Для увеличения долговечности подключайте нагрузку через предохранитель на 30–35 А
• Если тумблер будет установлен в металлическом корпусе, убедитесь, что он не замыкает контакты на массу - изоляция внутри корпуса минимальна
• Проверьте полярность перед подключением - хотя сам переключатель не чувствителен к направлению тока, подсветка может не работать при неверном подсоединении анода и катода
• Для удобства сборки можно использовать переходники с клеммами вместо прямой пайки - это упрощает замену в будущем
