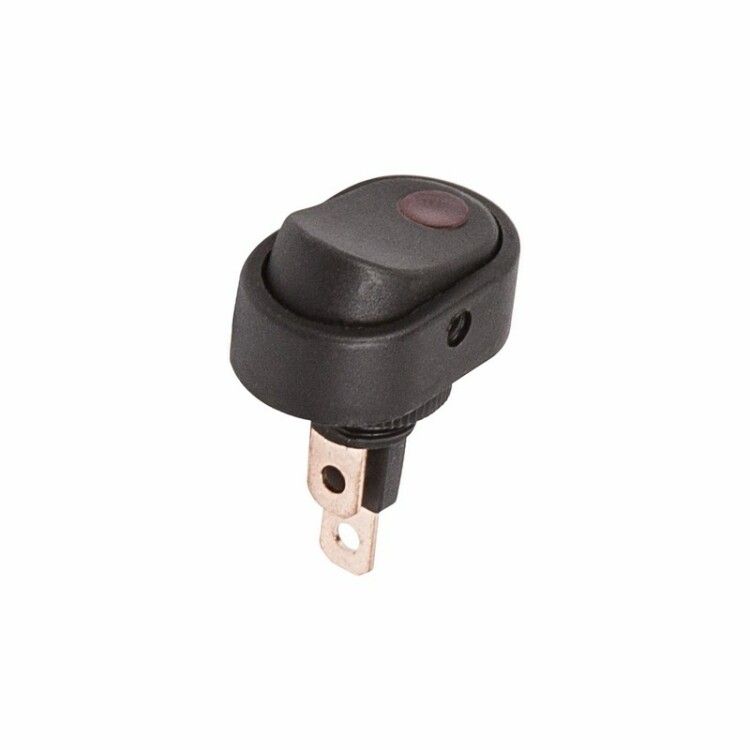

Выключатель клавишный 12В 30А (3с) ON-OFF черн. ОВАЛ с красн. подсветкой (RWB-523 ASW-20D-2) Rexant 36-2715 MEET

Выключатель клавишный 12 вольт 30 ампер (3 контакта) ON-OFF черный овал с красной подсветкой - это надёжный коммутирующий элемент для управления цепями постоянного тока до 12 В и нагрузкой до 30 А. Бренд Rexant и артикул 36-2715 указывают на серийное исполнение, подходящее для автопрома, бытовых устройств и промышленного оборудования.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей с постоянным током. Он подходит для установки в устройствах, где требуется визуальный контроль состояния: автомобильная электроника, блоки питания, аудиосистемы, светодиодные осветительные приборы, панели управления малой мощностью. Удобная форма и подсветка позволяют легко определить состояние включения даже в условиях слабого света.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC)
• Максимальный ток: 30 А
• Тип переключения: ON-OFF с фиксацией (два устойчивых положения)
• Подсветка: красная светодиодная LED, встроена в клавишу
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Форма клавиши: овальная, цвет - чёрный
• Габариты: 12,2 × 12,2 × 28 мм
• Способ подключения: пайка (без клеммных колодок)
• Количество контактов: 3 (один общий, один нормально замкнутый, один нормально разомкнутый - согласно типу ON-OFF с двумя постами)

Совместимость и монтаж

Выключатель монтируется в панель через круглое отверстие диаметром 12–12,5 мм. Толщина панели должна быть от 0,8 до 3 мм. Поскольку контактные выводы предназначены исключительно для пайки, необходимо использовать паяльник с регулируемой температурой и не допускать перегрева корпуса. Отсутствие винтового зажима требует аккуратной подготовки проводов - зачистка, пропайка и изоляция обязательны. Не используйте этот выключатель в системах с переменным током или напряжением выше 12 В.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для низковольтных устройств. Защита IP30 обеспечивает механическую безопасность, но не защищает от влаги, брызг или пыли. Не рекомендуется применять в открытых помещениях, на улице или в средах с высокой запылённостью. Сертификаты не указаны - продукт рассчитан на внутреннюю установку в закрытые корпуса.

Преимущества

• Яркая красная подсветка позволяет быстро определять включенное состояние без дополнительных индикаторов
• Устойчивая фиксация клавиши предотвращает случайное отключение
• Компактные габариты удобны для установки в ограниченном пространстве
• Овальная форма клавиши снижает риск неверного нажатия по сравнению с прямоугольными аналогами
• Совместим с большинством печатных плат и корпусов, используемых в DIY-проектах и автозвуке

Ограничения применения

• Не предназначен для работы с переменным током (AC)
• Недопустимо использование в условиях повышенной влажности, брызг или пыли из-за низкой степени защиты IP30
• Отсутствуют клеммы - нельзя просто “вставить” провода; обязательно требует пайки
• Не рассчитан на частое включение/выключение при максимальной нагрузке (более 10 000 циклов в год может снизить срок службы)
• Не подходит для установки в металлические панели толще 3 мм - не войдёт в посадочное место

Примеры использования

• Включение основного питания в портативном усилителе звука
• Управление светодиодной лентой в багажнике автомобиля
• Коммутация зарядного устройства для 12 В аккумуляторов
• Панель управления в домашней мини-станции (например, CNC-ручной контроллер)
• Система включения/выключения в медицинских приборах с низким напряжением

Практические советы

• При пайке используйте термостойкий флюс и не нагревайте корпус дольше 3–4 секунд на каждый контакт
• Проверьте диаметр отверстия перед монтажом - он должен быть точно 12,2 мм +-0,2 мм
• Если выключатель установлен в пластиковом корпусе, убедитесь, что материал не деформируется при нагреве во время пайки
• Для увеличения долговечности не перегружайте выключатель - лучше выбирать запас по току (не более 80% от 30 А = 24 А рабочего тока)
• При использовании в автомобиле - прокладывайте провода отдельно от силовых цепей, чтобы избежать помех
• Артикул 36-2715 от Rexant совпадает с другими моделями этой серии - можно заменить на аналогичный, если есть в наличии
