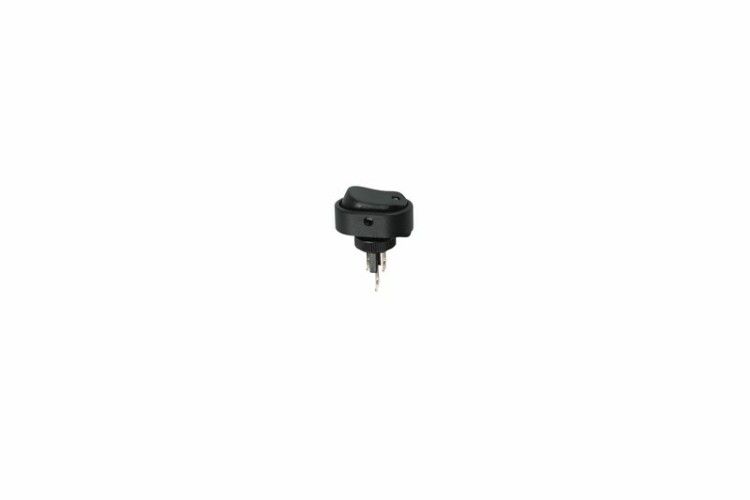

Выключатель клавишный 12В 20А (3с) ON-OFF черн. ОВАЛ с син. LED подсветкой (RWB-523 ASW-20D) Rexant 36-2671 MEET

Выключатель клавишный 12 вольт 20 ампер (3 позиции) ON-OFF черный овал с синей LED подсветкой от Rexant (арт. etm36-2671) - это двухпозиционный переключатель с индикацией состояния для управления цепями постоянного тока до 12 В и нагрузкой до 20 А. Удобен для установки в панели оборудования, где важна визуальная обратная связь.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей с напряжением до 12 В постоянного тока. Он подходит для устройств, где необходимо четко видеть текущее состояние - включено или выключено. Часто устанавливается в автомобильной электронике, блоках питания, аудиосистемах, промышленном оборудовании и устройствах на базе микроконтроллеров.

Технические характеристики

• Напряжение: 12 В постоянного тока (DC)
• Максимальный ток: 20 А
• Тип переключения: ON-OFF (двухпозиционный, с фиксацией)
• Индикация: синий светодиод (LED) в клавише
• Форма клавиши: овальная, плоская
• Габариты: 12,2 × 12,2 × 28 мм
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Цвет корпуса: черный
• Способ подключения: пайка к печатной плате или проводам
• Количество контактов: один вход, один выход (NO - нормально открытый, без перекидных или НЗ контактов)

Совместимость и монтаж

Выключатель монтируется в отверстие диаметром 12–12,5 мм в панели толщиной от 0,8 до 3 мм. Поскольку он не имеет винтовых зажимов, подключение выполняется исключительно методом пайки - к контактным площадкам на плате или к гнездовым клеммам. Не требует дополнительных креплений, но важно обеспечить плотную посадку в отверстии, чтобы предотвратить люфт. Учитывайте, что выводы расположены вертикально - они должны совпадать с дорожками на плате или быть правильно согнуты перед пайкой.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтных цепей. Степень защиты IP30 означает, что выключатель защищен от прикосновения к токоведущим частям и от крупных внешних предметов, но не рассчитан на работу во влажной среде, под дождём или в условиях высокой запылённости. Не используйте в помещениях с повышенной влажностью или там, где возможны брызги воды.

Преимущества

• Яркая синяя LED-индикация позволяет легко определить состояние выключателя даже в темноте
• Овальная форма клавиши удобна для нажатия пальцем, особенно при ограниченном пространстве
• Прочная конструкция с фиксацией - не «проваливается» и не самопроизвольно переключается
• Подходит для поверхностного монтажа на тонких панелях без необходимости в дополнительных креплениях

Ограничения применения

• Не предназначена для переменного тока - работает только с DC 12 В
• IP30 не допускает использование в условиях влаги, пыли или агрессивной среды
• Отсутствие перекидных контактов - нельзя использовать для переключения между двумя источниками питания
• Пайка является единственным способом подключения - невозможно подключить через быстроразъёмные клеммы
• Не рекомендован для частого механического воздействия (более 100 000 циклов - данные производителя не указаны, поэтому срок службы зависит от условий эксплуатации)

Примеры использования

• Включение/выключение зарядного устройства для аккумуляторов 12 В
• Управление питанием LED-подсветки в панели приборов авто
• Коммутация питания модулей Arduino/Raspberry Pi в корпусе
• Переключение режимов работы в портативных устройствах
• Контроль включения блока питания в серверной стойке или домашней системе

Практические советы

• При пайке соблюдайте температурный режим - перегрев может повредить внутренние контакты или LED
• Перед установкой проверьте диаметр отверстия: слишком маленькое - трудно вставить, слишком большое - будет болтаться
• Если выключатель установлен в металлическом корпусе, убедитесь, что корпус не замыкает контакты - изоляция внутри корпуса минимальна
• Синяя LED-подсветка потребляет около 1–2 мА - учтите этот ток при расчёте общей нагрузки на источник питания
• Для долговечности не используйте силовые инструменты для включения/выключения - достаточно легкого нажатия пальцем
