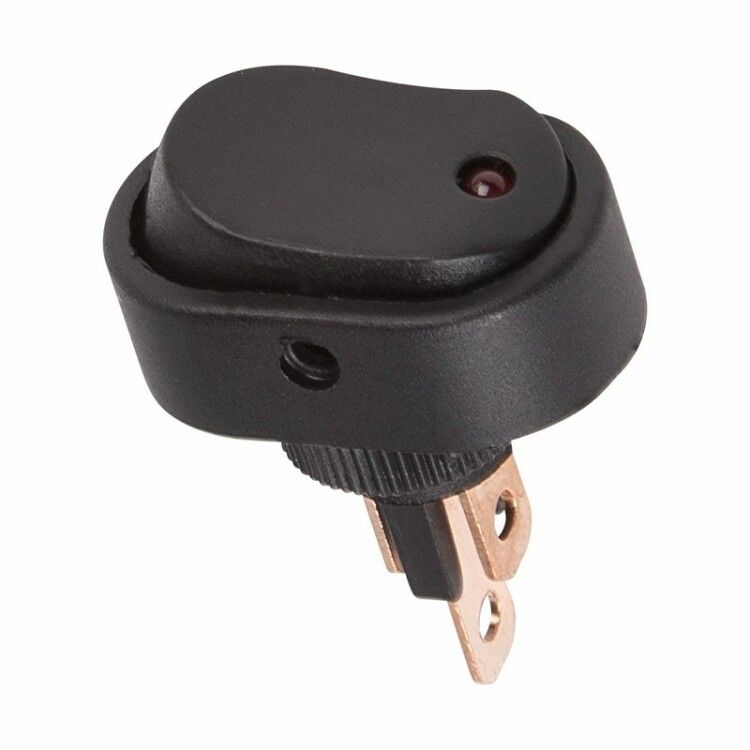

Выключатель клавишный 12В 30А (3с) ON-OFF черн. ОВАЛ LED подсветка красн. (RWB-523 ASW-20D) Rexant 36-2670 MEET

Выключатель клавишный 12 вольт 20 ампер (3 секции) ON-OFF черный овал с красной LED подсветкой - это компактное устройство для управления цепями постоянного тока до 12 В и нагрузкой до 20 А. Бренд Rexant предлагает эту модель (арт. 36-2670) как надежное решение для оборудования, где важна визуальная индикация состояния и устойчивый контакт. Устройство подходит для установки в панели аудиосистем, блоков питания, автомобильной электроники и промышленных контроллеров.

Назначение и область применения

Выключатель клавишный 12 вольт 20 ампер (3 секции) ON-OFF черный овал с красной LED подсветкой используется для включения и отключения электрических цепей постоянного тока. Он подходит для устройств с низким напряжением: автономных систем освещения, зарядных устройств, бортового оборудования автомобилей, медицинской техники, а также промышленных панелей управления. Красная светодиодная подсветка позволяет легко определить состояние устройства в темноте или при сложном освещении.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC)
• Максимальный ток: 20 А
• Тип переключения: ON-OFF с фиксацией
• Количество постов: 2 (двухпозиционный переключатель)
• Подсветка: красный светодиод (LED), встроенная в клавишу
• Цвет корпуса: черный
• Форма клавиши: овальная
• Габариты: 12,2 × 12,2 × 28 мм
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Способ монтажа: пайка выводов к печатной плате или проводам
• Тип контактов: нормально разомкнутые (НО) и нормально замкнутые (НЗ) - отсутствуют; контакты работают как однополюсный переключатель без дополнительных функций
• Толщина панели для монтажа: 0,8–3 мм

Совместимость и монтаж

Выключатель клавишный 12 вольт 20 ампер (3 секции) ON-OFF черный овал с красной LED подсветкой монтируется методом пайки - он не имеет крепежных винтов или защелок. Для установки необходимо просверлить в панели прямоугольное отверстие размером 11×11 мм (по габаритам корпуса). Конструкция рассчитана на тонкие панели толщиной от 0,8 до 3 мм. Пайка выполняется к двум металлическим выводам на нижней стороне корпуса. Подсветка требует подключения двух дополнительных контактов - они находятся рядом с основными. Обязательно проверьте полярность при подключении LED: анод (+) и катод (-) указаны в документации производителя.

Безопасность и стандарты

Устройство соответствует базовым требованиям безопасности для низковольтного оборудования. Степень защиты IP30 обеспечивает защиту от предметов больше 2,5 мм, но не защищает от влаги, пыли или брызг. Выключатель не предназначен для работы во влажных средах, на улице или в условиях повышенной запыленности. Не используйте его в цепях переменного тока - максимальное напряжение 12 В DC исключает применение в бытовых сетях 220 В.

Преимущества

• Яркая красная LED-подсветка повышает удобство управления в темноте
• Компактные размеры позволяют устанавливать устройство в ограниченном пространстве
• Овальная форма клавиши снижает риск случайного срабатывания
• Простая пайка упрощает сборку на печатных платах
• Надежная фиксация в обоих положениях предотвращает самопроизвольное отключение

Ограничения применения

• Не допускается использование в цепях переменного тока (AC)
• IP30 не обеспечивает защиту от влаги - нельзя использовать в сырых помещениях, на улице или в машинах без герметизации
• Отсутствие крепления винтами делает невозможным быстрый демонтаж без пайки
• Не рекомендован для частых переключений выше 10 000 циклов - срок службы ограничен механической прочностью механизма
• Контакты не имеют НЗ/НО - нельзя использовать как перекрестный или многопозиционный переключатель

Примеры использования

• Включение/выключение светодиодной ленты в авто или домашнем интерьере
• Управление питанием USB-зарядного устройства
• Контроль питания в панели управления CNC-станком
• Индикация состояния в аудиоусилителе или радиоприёмнике
• Автоматизация маломощных устройств на батарейках 12 В

Практические советы

• При пайке соблюдайте температурный режим - не нагревайте выводы дольше 3–4 секунд, чтобы не повредить внутренние элементы и LED
• Обязательно проверьте направление тока через LED: если подсветка не светится, поменяйте полярность подключения
• Для долговечности не перегружайте выключатель - даже при 20 А лучше использовать его на 80% нагрузки (до 16 А)
• Если монтируете в металлическую панель, убедитесь, что корпус не замыкает на землю - это может вызвать сбой в работе LED
• Эта модель (арт. 36-2670) от Rexant совместима со всеми аналогичными выключателями 12 В 20 А - можно менять на такой же, если есть доступ к пайке
