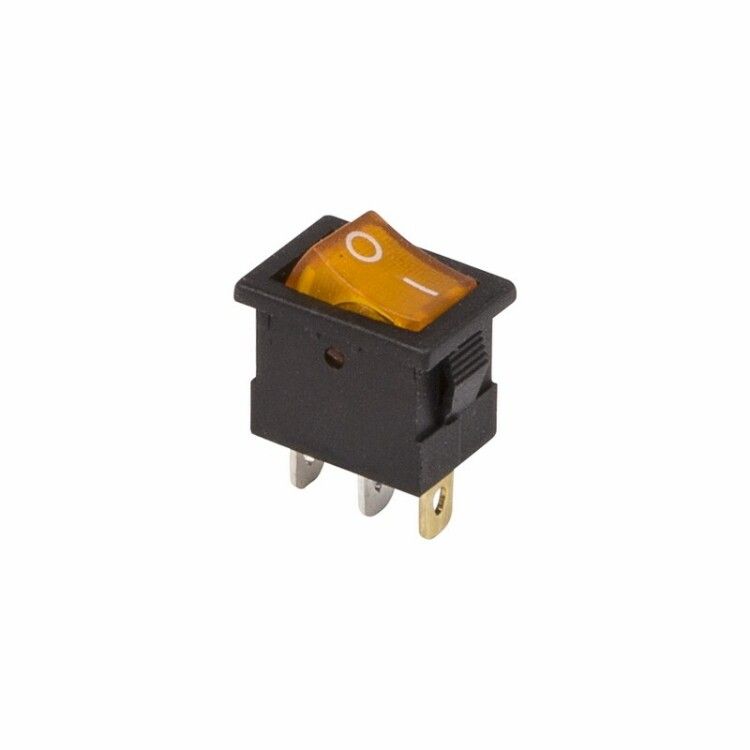

Выключатель клавишный 12В 15А (3с) ON-OFF желт. с подсветкой Mini (RWB-206-1 SC-768) Rexant 36-2172 MEET

Выключатель клавишный 12 вольт 15 ампер (3 контакта) ON-OFF желтый с подсветкой Mini от Rexant (арт. 36-2172) — компактный двухпозиционный переключатель с LED-индикацией для управления цепями постоянного тока. Подходит для установки в устройствах с ограниченным пространством, таких как блоки питания, автомобильная электроника и бытовые приборы.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей постоянного тока напряжением до 12 В и током до 15 А. Он подходит для устройств, где важна визуальная индикация состояния: автономные системы освещения, зарядные устройства, медицинское оборудование, панели управления, автоэлектроника и промышленные контроллеры. Благодаря малым габаритам легко устанавливается в тонкие панели.

Технические характеристики

• Номинальное напряжение: 12 В DC
• Номинальный ток: 15 А
• Тип тока: постоянный (DC)
• Количество контактов: 3 (одна группа: вход, выход, земля/нейтраль — не используется)
• Тип переключения: ON-OFF с механической фиксацией
• Подсветка: светодиодная, жёлтая, прямоугольная линза
• Контактное сопротивление: ≤ 35 мОм
• Степень защиты: IP30 (защита от крупных частиц, но не от воды и пыли)
• Рабочий температурный диапазон: от -25°C до +85°C
• Механический ресурс: 10 000 циклов включения/выключения
• Габариты: 25,81 × 19,2 × 24 мм
• Цвет корпуса: жёлтый
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель 36-2172 монтируется методом пайки — он не имеет крепёжных отверстий или защёлок. Устанавливается в отверстие в печатной плате или тонкой панели толщиной 0,8–3 мм. Пайка выполняется к двум основным контактам (вход и выход), третий контакт — это общий вывод для подсветки, который необходимо соединить с минусом цепи через резистор (не встроен). Для работы подсветки требуется внешний источник питания 12 В. Не совместим с монтажом на винты или в панельные профили — требует доработки платы или корпуса.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP30 обеспечивает защиту от предметов больше 2,5 мм, но не защищает от влаги, брызг или пыли. Не рекомендуется использовать во влажных средах, на улице или в условиях повышенной запылённости. Температурный диапазон позволяет применять в большинстве внутренних систем, включая автомобили и промышленные шкафы.

Преимущества

• Яркая жёлтая подсветка визуально указывает на состояние вкл./выкл., даже в слабом освещении
• Компактные размеры позволяют использовать в плотно укомплектованном оборудовании
• Механическая фиксация предотвращает случайное переключение
• Низкое контактное сопротивление снижает потери энергии и нагрев
• Высокий ресурс — 10 000 циклов гарантирует долгую службу

Ограничения применения

• Не предназначена для переменного тока — работает только с DC 12 В
• IP30 не допускает использование в помещениях с высокой влажностью, на улице или в пыльных цехах
• Требуется пайка — нельзя заменить на выключатель с клеммами без переделки
• Подсветка требует отдельного подключения к цепи — не работает автоматически
• Запрещено превышать номинальный ток 15 А — возможен оплавление контактов

Примеры использования

• Включение/выключение 12 В светодиодной ленты в багажнике автомобиля
• Управление питанием USB-зарядного устройства
• Кнопка включения блока питания для сервера или NAS
• Панель управления в домашнем аудиоусилителе
• Локальный выключатель в промышленном контроллере с индикацией состояния

Практические советы

• При пайке используйте мощность паяльника не выше 30 Вт, чтобы не повредить пластик корпуса
• Для подсветки подключите светодиод через резистор 330–470 Ом (при 12 В) — иначе он перегорит
• Проверьте посадочное отверстие: диаметр должен быть не менее 19 мм, иначе выключатель не войдёт
• Если нужна герметизация — дополнительно уплотните место установки силиконовым герметиком
• При использовании в автомобилях учтите скачки напряжения — лучше ставить защитную цепь (варистор)
• Выключатель Rexant 36-2172 — часть серии “Клавишные выключатели”, совместим с аналогичными моделями по форме, но проверяйте расстояние между контактами перед заменой
