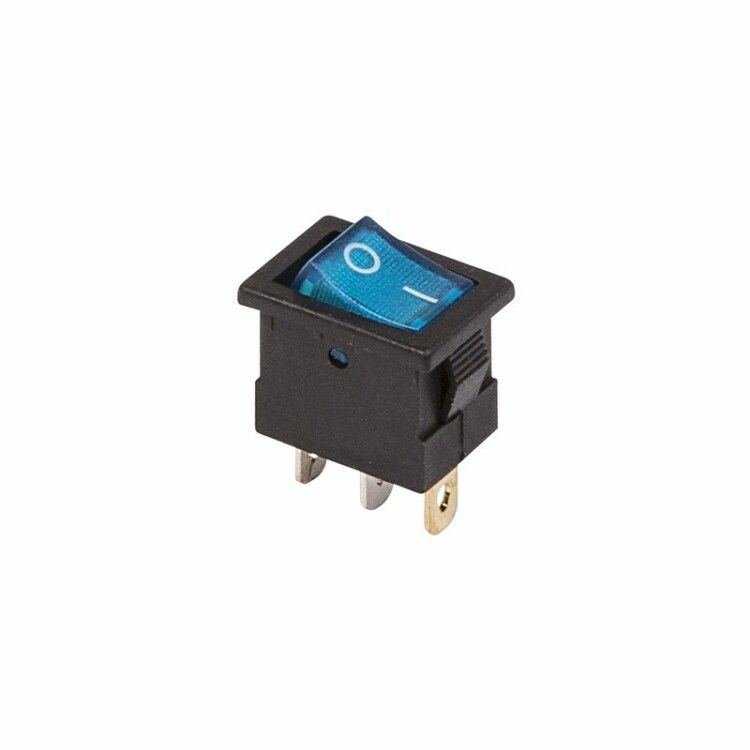

Выключатель клавишный 12В 15А (3с) ON-OFF син. с подсветкой Mini (RWB-206-1 SC-768) Rexant 36-2171 MEET

Выключатель клавишный 12 вольт 15 ампер (3 контакта) ON-OFF синий с подсветкой Mini от Rexant (арт. etm36-2171) - компактный двухпозиционный переключатель с LED-индикацией для управления цепями постоянного тока. Подходит для установки в устройствах с ограниченным пространством, таких как блоки питания, автомобильная электроника и бытовые приборы.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей постоянного тока напряжением до 12 В и током до 15 А. Он подходит для устройств, где важна визуальная индикация состояния: автономные системы освещения, зарядные устройства, медицинское оборудование, панели управления, а также автомобильная электроника - например, в бортовых контроллерах или внешних светильниках.

Технические характеристики

• Номинальное напряжение: 12 В DC
• Номинальный ток: 15 А
• Тип переключения: ON-OFF (двухпозиционный)
• Количество контактов: 3 (одна группа: вход, выход, земля/нейтраль)
• Подсветка: синий светодиод (LED), прямоугольная линза
• Конструкция: клавишный (рокерный) тип с механической фиксацией
• Контактное сопротивление: ≤ 35 мОм
• Рабочая температура: от -25 C до +85 C
• Ресурс: 10 000 циклов включения/выключения
• Степень защиты: IP30 (защита от предметов >2,5 мм, без защиты от воды)
• Габариты: 25,84 × 19,2 × 24 мм
• Материал корпуса: термостойкий пластик
• Цвет: синий

Совместимость и монтаж

Выключатель устанавливается методом пайки - он не имеет клеммных соединений. Его можно впаивать в печатную плату или использовать с гнездовым разъёмом, совместимым с выводами типа PCB. Устройство рассчитано на монтаж в панель толщиной от 0,8 до 3 мм. Диаметр отверстия для установки должен соответствовать форме корпуса - рекомендуется предварительно проверить по чертежу. Поскольку монтаж требует пайки, применение в условиях частых вибраций требует дополнительной фиксации корпуса (например, клеем или хомутом).

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для низковольтных устройств. Степень защиты IP30 обеспечивает защиту от крупных твёрдых частиц, но не защищает от влаги, пыли или брызг - поэтому не используйте его во влажных средах или вне закрытых корпусов. Температурный диапазон позволяет работать в большинстве бытовых и промышленных условиях, кроме экстремально холодных (ниже -25 C) или жарких (выше +85 C) помещений.

Преимущества

• Компактные размеры позволяют устанавливать его даже в плотно укомплектованном оборудовании
• Синяя подсветка легко заметна в темноте, не слепит и не создаёт помех
• Механическая фиксация исключает случайное переключение
• Низкое контактное сопротивление снижает нагрев и потери энергии
• Устойчив к широкому диапазону температур - надёжно работает в авто и на производстве

Ограничения применения

• Не предназначена для переменного тока - нельзя использовать в сети 220 В
• IP30 не допускает использование в помещениях с высокой влажностью, на улице или в местах возможного попадания жидкости
• Пайка требует опыта - неквалифицированный монтаж может повредить контакты или корпус
• Не поддерживает автоматическое управление - только ручное переключение
• Ресурс 10 000 циклов - не подходит для систем с частым включением (более 10–15 раз в час)

Примеры использования

• Включение/выключение светодиодной ленты в автомобиле
• Управление питанием USB-зарядного устройства
• Кнопка включения блока питания для аудиоусилителя
• Локальный выключатель в панели управления станка с DC-питанием
• Индикация состояния работы встраиваемого модуля в домашнем IoT-устройстве

Практические советы

• При пайке используйте мощность паяльника не выше 30 Вт и время воздействия менее 3 секунд на каждый вывод - чтобы не перегреть корпус
• Проверьте полярность подсветки перед монтажом: анод (+) обычно длиннее или обозначен точкой
• Убедитесь, что толщина панели не превышает 3 мм - иначе клавиша не будет двигаться свободно
• Для долговечности не перегружайте выключатель - максимальный ток 15 А при 12 В = 180 Вт; не подключайте нагрузки выше этого значения
• Если выключатель установлен в металлический корпус, убедитесь, что нет замыкания между корпусом и контактами - IP30 не защищает от короткого замыкания через металл
