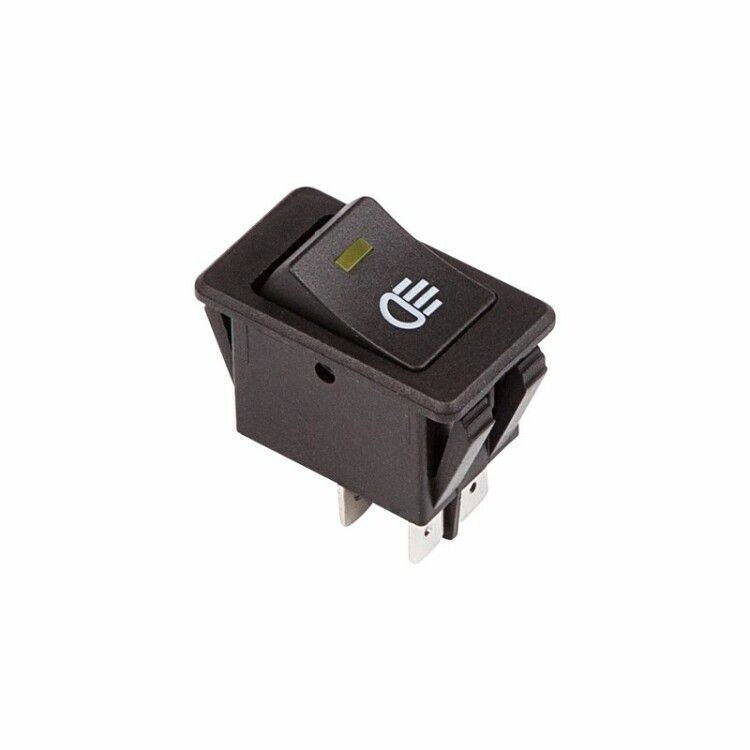

Выключатель клавишный 12В 35А (4с) ON-OFF с желт. LED подсветкой (ASW-17D) Rexant 36-4442 MEET

Выключатель клавишный 12 вольт 35 ампер (4 контакта) ON-OFF с желтой светодиодной подсветкой от Rexant (арт. etm36-4442 / 36-4442) - это надёжный двухпозиционный переключатель для управления нагрузками постоянного тока 12 В, особенно в автомобильной и спецтехнике. Он сочетает механическую прочность, видимую индикацию состояния и простой монтаж через пайку.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей с током до 35 А при напряжении 12 В постоянного тока. Часто устанавливается в бортовые системы автомобилей, автобусов, внедорожников и другой мобильной техники: управление внешним освещением, вентиляторами, насосами, дополнительными световыми приборами. Подсветка позволяет легко определить состояние выключателя в темноте - горящий желтый LED показывает, что цепь замкнута.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока (DC)
• Максимальный ток: 35 А
• Тип контактов: 4 штуки - 2 входа, 2 выхода; один рабочий контакт (ON-OFF), второй - не задействован (резерв)
• Подсветка: желтый светодиод (LED), активируется при включенном состоянии
• Тип фиксации: с фиксацией - клавиша остаётся в выбранном положении
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Способ монтажа: пайка выводов к печатной плате или проводам
• Габариты: 42,37 × 28 × 31,8 мм
• Форма линзы: прямоугольная
• Цвет корпуса: чёрный

Совместимость и монтаж

Выключатель не требует установки в специальную нишу - он крепится путём пайки выводов к медным дорожкам или проводам. Подходит для монтажа на панели толщиной от 0,8 до 3 мм. Установка возможна только на поверхности, где есть доступ к обратной стороне для пайки. Не совместим с разъёмами типа “быстроразъединяемые” или “фланцевый крепёж”. Габариты позволяют использовать его там, где важна компактность, но не допускается установка в местах с высокой вибрацией без дополнительной фиксации.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам низковольтной автоматики. IP30 обеспечивает защиту от прикосновений к токоведущим частям и попадания предметов больше 2,5 мм, но не защищает от влаги. Не рекомендуется применять во влажных средах, на открытом воздухе или в зонах с риском брызг воды, масла или пыли. Отсутствие сертификатов AEC-Q200 или ISO/TS 16949 указывает, что продукт не предназначен для массового автопроизводства, но подходит для ремонта и модификаций.

Преимущества

• Яркая жёлтая подсветка даёт визуальный сигнал о включённом состоянии даже в условиях плохого освещения
• Устойчивая фиксация клавиши предотвращает случайное отключение
• Компактные размеры позволяют устанавливать его в ограниченных пространствах
• Высокая коммутирующая способность (35 А) подходит для мощных потребителей: лебёдок, нагревателей, мощных фар
• Простая пайка снижает стоимость сборки и исключает необходимость в сложных креплениях

Ограничения применения

• Не предназначена для переменного тока (AC) - использование на 220 В вызовет повреждение
• IP30 не защищает от влаги, пыли, химических веществ - нельзя устанавливать в двигателе, колесных арках, под капотом без герметизации
• Отсутствуют винты или фланец - невозможно закрепить механически, только пайка
• Не рассчитан на частые переключения более 1000 раз в час - длительная работа в режиме “частого вкл./выкл.” снизит срок службы
• Жёлтая подсветка не работает при отключённом состоянии - не является индикатором наличия напряжения, а лишь сигнализирует о замкнутой цепи

Примеры использования

• Включение противотуманных фар в грузовике
• Управление дополнительным радиатором охлаждения в авто
• Коммутация лебёдки на внедорожнике
• Включение внутренней подсветки кузова или багажника
• Автономные системы на базе 12 В: солнечные станции, кемпинги, судовая электроника

Практические советы

• При пайке используйте термостойкий паяльник (не выше 350 C) и не нагревайте контакты дольше 3 секунд - перегрев может повредить пластик или LED
• Проверьте полярность перед подключением: хотя выключатель не чувствителен к направлению тока, LED внутри может не работать при обратном подключении
• Для увеличения долговечности в условиях вибрации - дополнительно зафиксируйте корпус клеем или хомутом
• Если нужна защита от влаги - поместите выключатель в герметичный кожух или заполните место вокруг основания силиконовым герметиком
• При замене старого аналога - проверьте, чтобы новый выключатель имел те же габариты (42,37×28×31,8 мм) и тип подключения - пайка, а не клеммы
