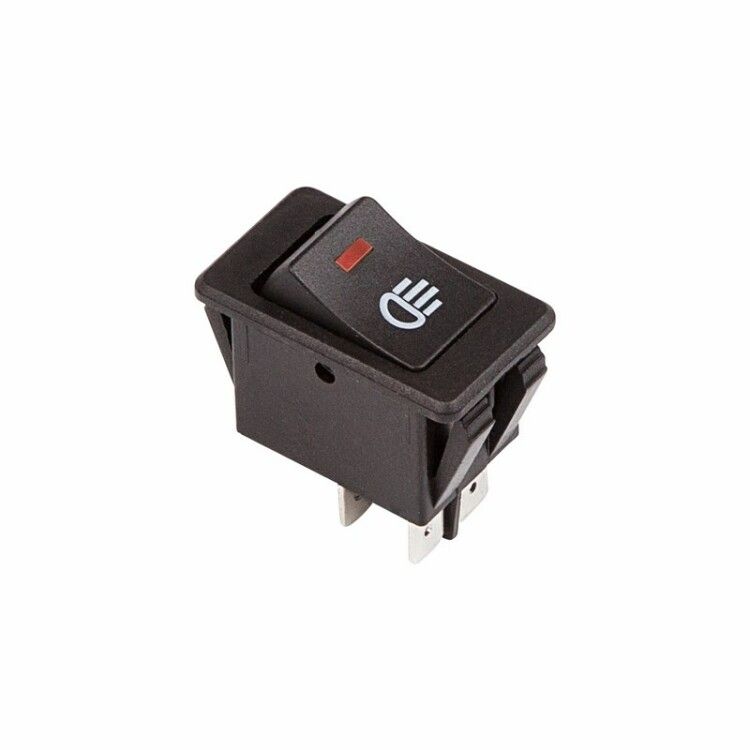

Выключатель клавишный 12В 35А (4с) ON-OFF с красн. LED подсветкой (ASW-17D) Rexant 36-4440 MEET

Выключатель клавишный 12 вольт 35 ампер (4 контакта) ON-OFF с красной светодиодной подсветкой - это надёжный двухпозиционный переключатель для управления цепями постоянного тока 12 В, особенно в автомобильной аппаратуре. Бренд Rexant и артикулы etm36-4440 / 36-4440 указывают на серийную продукцию, адаптированную под жёсткие условия эксплуатации.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических нагрузок на 12 В постоянного тока. Он подходит для управления светом, вентиляторами, насосами, дополнительным оборудованием в автомобилях, автобусах, спецтехнике и других мобильных системах. Красная подсветка позволяет легко определить состояние вкл/выкл даже в темноте.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока
• Максимальный ток: 35 А
• Тип контактов: 4 штуки (2 входа, 2 выхода); 2 поста, один переключающий контур
• Подсветка: красный светодиод, активируется при включённом состоянии
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Тип фиксации: механическая, с удержанием в выбранном положении
• Способ монтажа: пайка выводов; не требует винтового крепления
• Габариты: 42,37 × 28 × 31,8 мм
• Форма линзы: прямоугольная
• Цвет корпуса: чёрный

Совместимость и монтаж

Выключатель монтируется в панели толщиной от 0,8 до 3 мм. Отверстие под установку должно соответствовать форме корпуса - прямоугольному профилю. Поскольку монтаж выполняется исключительно методом пайки, необходимо подготовить печатную плату или клеммник с подходящими контактными площадками. Учитывайте, что провода должны иметь достаточное сечение для передачи 35 А - рекомендуется использовать медные жилы не менее 6–10 мм2. Клеммы плоские - совместимы с быстроразъёмными соединителями типа “faston” 6,3 мм.

Безопасность и стандарты

Изделие не имеет сертификации по международным стандартам (например, UL, CE). Его применение допустимо только в низковольтных системах с контролируемой средой. IP30 не обеспечивает защиту от брызг, влаги или пыли - не используйте в открытых или влажных зонах (колёсные арки, моторные отсеки без герметизации).

Преимущества

• Устойчивая фиксация в обоих положениях - предотвращает случайное отключение
• Яркая красная подсветка даёт визуальную обратную связь без необходимости проверки цепи
• Компактные размеры позволяют устанавливать в ограниченных пространствах
• Высокая коммутационная способность (35 А) подходит для мощных потребителей

Ограничения применения

• Не предназначена для переменного тока - работает только с 12 В постоянного тока
• IP30 - нельзя использовать в условиях повышенной влажности, пыли или воздействия моющих средств
• Отсутствие винтового крепления делает устройство уязвимым к вибрациям - рекомендуется дополнительно закреплять корпус клеем или хомутом
• Не подходит для частого переключения более 1000 раз в час - возможен износ контактов

Примеры использования

• Включение дальнего света или противотуманных фар в автомобиле
• Управление дополнительным радиатором охлаждения
• Коммутация лебёдки или компрессора воздуха на внедорожнике
• Включение внутренней подсветки кузова или прицепа

Практические советы

• При пайке соблюдайте температурный режим - не нагревайте контакты дольше 3 секунд, чтобы не повредить пластик корпуса
• Проверьте полярность перед подключением - хотя выключатель не чувствителен к направлению тока, подсветка может не работать при неверном подсоединении
• Для долговечности используйте предохранители на 40 А рядом с этим выключателем
• Если монтируете в металлическую панель, убедитесь, что отверстие не заострено - острые края могут повредить изоляцию проводов
• Артикулы etm36-4440 и 36-4440 - это один и тот же товар от Rexant; различия в номерах связаны с партиями поставки
