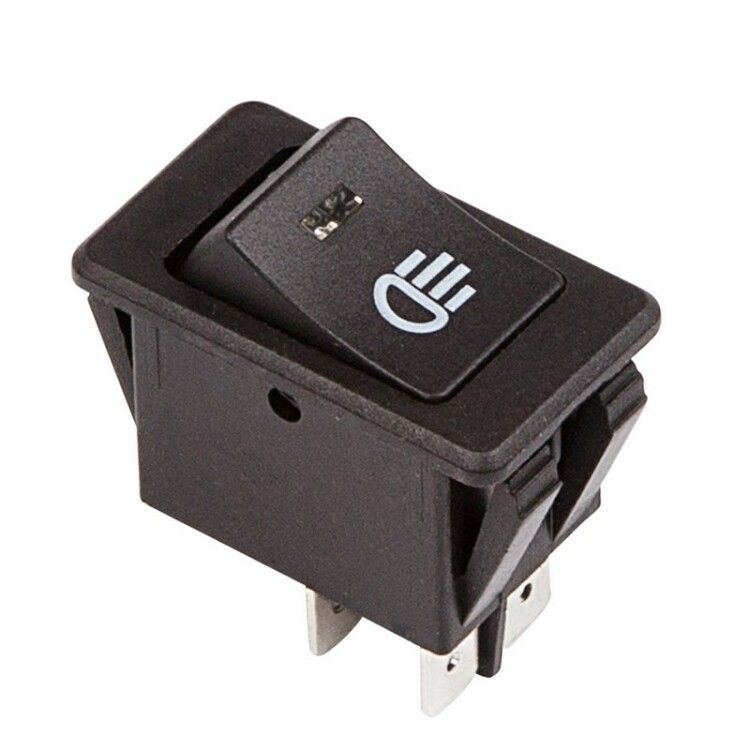

Выключатель клавишный 12В 35А (4с) ON-OFF с син. LED подсветкой (ASW-17D) Rexant 36-4443 MEET

Выключатель клавишный 12 вольт 35 ампер (4 контакта) ON-OFF с синей светодиодной подсветкой - это надёжный двухпозиционный переключатель постоянного тока с индикацией состояния, предназначенный для управления нагрузками до 35 А при 12 В. Бренд Rexant и артикул 36-4443 указывают на серийную продукцию, широко применяемую в автомобильной и спецтехнике.

Назначение и область применения

Выключатель используется для включения и отключения электрических цепей постоянного тока напряжением 12 В. Он подходит для управления световыми приборами, насосами, вентиляторами, реле и другими устройствами, требующими ручного контроля. Часто устанавливается в бортовые сети автомобилей, автобусов, внедорожников, судов и мобильных установках. Особенно удобен там, где необходимо визуально определять состояние включения - благодаря синей LED-подсветке.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока (DC)
• Максимальный ток: 35 А
• Количество контактов: 4 (два входа, два выхода - для однополюсного переключения с двумя выводами на каждую сторону)
• Тип переключения: ON-OFF с механической фиксацией
• Индикация: синий светодиод (LED) - горит при включённом состоянии
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: пайка контактных выводов
• Габариты: 42,37 × 28 × 31,8 мм
• Форма линзы: прямоугольная
• Цвет корпуса: чёрный

Совместимость и монтаж

Выключатель 36-4443 не имеет винтового крепления - он монтируется методом пайки. Его выводы рассчитаны на прямую припайку к печатной плате или проводам через плоские клеммы. Установка возможна в панели толщиной от 0,8 до 3 мм. Диаметр отверстия для монтажа должен соответствовать форме корпуса - рекомендуется предварительно проверить по шаблону. Поскольку монтаж требует пайки, подходящий инструмент и навык обязательны. Не используйте этот выключатель в системах с винтовыми зажимами - он не совместим с такими типами соединений.

Безопасность и стандарты

Защита IP30 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги, пыли или агрессивных сред. Выключатель не предназначен для работы в условиях повышенной влажности, под дождём или в грязи. Эксплуатация вне допустимых температурных режимов (не указаны, но исходя из автомобильного назначения - от –40C до +85C) может привести к отказу. Не перегружайте контактную группу выше 35 А - риск оплавления и возгорания.

Преимущества

• Яркая синяя подсветка позволяет легко определить состояние включения даже в условиях слабого освещения
• Механическая фиксация обеспечивает устойчивое положение - не “проваливается” и не самопроизвольно отключается
• Компактные размеры позволяют использовать его в ограниченных пространствах - например, в щитках или панелях приборов
• Универсальная форма контактов поддерживает как пайку, так и подключение через плоские клеммы

Ограничения применения

• Не подходит для переменного тока (AC) - работает только с постоянным током 12 В
• IP30 не обеспечивает защиту от влаги - нельзя устанавливать на открытых участках, в двигателях, под капотом без дополнительной герметизации
• Отсутствие винтового крепления делает невозможным быстрый демонтаж - при необходимости замены придётся отпаивать контакты
• Не имеет нормированных показателей срока службы или количества операций - не рекомендован для частого переключения более 10–15 раз в день

Примеры использования

• Включение/выключение внешних фонарей или дополнительного освещения в авто
• Управление электронагревателем салона или подогрева зеркал
• Подключение запасного насоса в системе охлаждения
• Ручной контроль мощного потребителя на борту катера или трейлера
• Локальный выключатель в распределительном щите мобильной мастерской

Практические советы

• При пайке соблюдайте температуру не выше 260 C и время нагрева менее 3 секунд - чтобы не повредить пластик и внутренние элементы
• Проверьте полярность перед подключением - хотя выключатель не чувствителен к направлению тока, LED-индикатор может не работать при неверной полярности
• Для увеличения долговечности используйте предохранители на 35–40 А последовательно с этим выключателем
• Если монтируете в металлическую панель, убедитесь, что корпус не замыкает на массу - изолируйте отверстие при необходимости
• При использовании в условиях вибрации закрепите провода хомутиками - нагрузка на паяные соединения снижает срок службы
