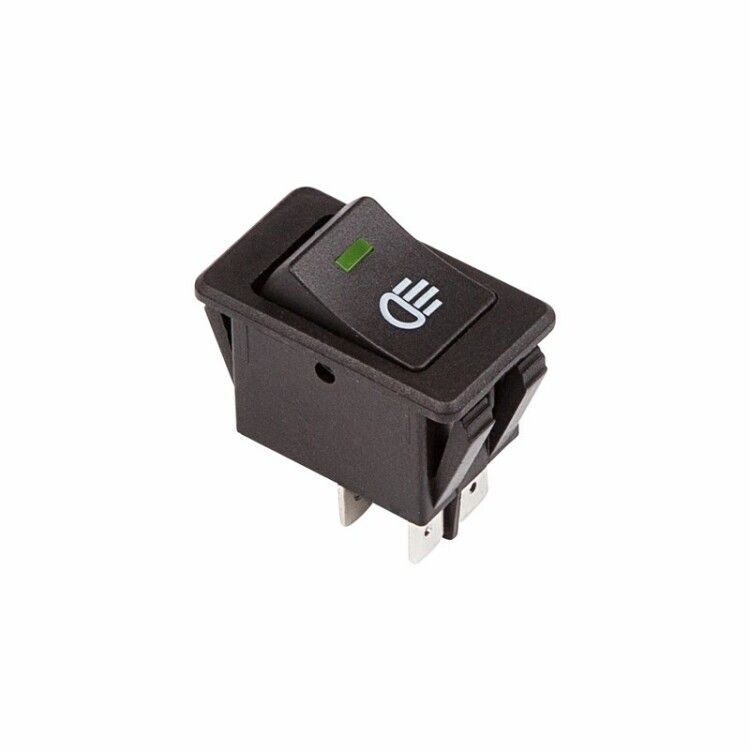

Выключатель клавишный 12В 35А (4с) ON-OFF с зел. LED подсветкой (ASW-17D) Rexant 36-4441 MEET

Выключатель клавишный 12 вольт 35 ампер (4 контакта) ON-OFF с зеленой светодиодной подсветкой - это надежный двухпозиционный переключатель для управления цепями постоянного тока 12 В, особенно в автомобильной аппаратуре. Бренд Rexant и артикул etm36-4441 указывают на серийную продукцию, рассчитанную на жесткие условия эксплуатации.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей с напряжением 12 В постоянного тока. Он подходит для управления светом, насосами, вентиляторами, реле и другими нагрузками до 35 А. Часто устанавливается в бортовые системы автомобилей, внедорожников, автобусов, спецтехники и судового оборудования. Зеленая подсветка позволяет легко определить состояние вкл/выкл даже в темноте.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока
• Максимальный ток: 35 А
• Тип контактов: 4 штуки (2 входа, 2 выхода); 0 нормально замкнутых, 0 переключающих - значит, это обычный однополюсный выключатель с двумя контактными группами для параллельного подключения
• Подсветка: зеленый светодиод, встроен в клавишу
• Степень защиты: IP30 - защищает от твердых предметов больше 2,5 мм, но не от воды и пыли
• Форма и размеры: прямоугольный корпус 42,37×28×31,8 мм
• Цвет корпуса: черный
• Тип фиксации: механическая, с удержанием в обоих положениях
• Способ монтажа: пайка выводов; не требует крепления винтами

Совместимость и монтаж

Выключатель монтируется в панели толщиной от 0,8 до 3 мм. Отверстие под установку должно соответствовать габаритам корпуса - рекомендуется использовать шаблон. Поскольку монтаж выполнен методом пайки, необходимо подготовить печатную плату или клеммник с подходящими площадками. Контакты имеют плоские выводы - совместимы с быстроразъемными клеммами типа “faston” 4,8 мм. Убедитесь, что провода рассчитаны на ток 35 А (минимум 6–10 мм2 в зависимости от длины).

Безопасность и стандарты

Изделие соответствует требованиям к устройствам низковольтной автоматики. IP30 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не предназначено для работы во влажной среде, под дождем или в условиях повышенной запыленности. Не используйте в местах с возможным попаданием жидкости - для этого нужны модели с IP65/IP67.

Преимущества

• Устойчивая фиксация в положениях “ON” и “OFF” - предотвращает самопроизвольное отключение
• Яркая зеленая подсветка снижает риск ошибочного отключения в темноте
• Компактные размеры позволяют устанавливать в ограниченном пространстве
• Пайка вместо винтового крепления повышает надежность соединений при вибрациях
• Совместим с большинством автомобильных систем 12 В

Ограничения применения

• Не подходит для переменного тока - работает только с постоянным током 12 В
• IP30 не допускает использование в открытых или влажных помещениях
• Не предназначен для частого переключения более 1000 раз в час - высокая частота снизит срок службы контактов
• Пайка требует навыков - некачественный паяной переход может вызвать нагрев и отказ
• Нет резьбового крепления - нельзя закрепить на толстых или металлических панелях без адаптера

Примеры использования

• Включение дальнего света или противотуманных фар в авто
• Управление дополнительными LED-лентами в кузове
• Коммутирование насоса охлаждения в грузовике
• Включение зарядного устройства в автономной системе
• Управление вентиляцией в ящике с аккумуляторами

Практические советы

• При пайке используйте термостойкий паяльник (не выше 350C) и не задерживайте жало дольше 3 секунд на одном контакте - перегрев может повредить пластик или внутренние механизмы
• Проверьте посадочное отверстие перед установкой - слишком маленькое отверстие деформирует корпус, слишком большое - вызывает люфт
• Для увеличения долговечности подключите через предохранитель на 40 А
• Если выключатель установлен вне салона, обязательно герметизируйте место прохода проводов
• При использовании в вибрационных средах проверяйте целостность пайки каждые 6 месяцев
