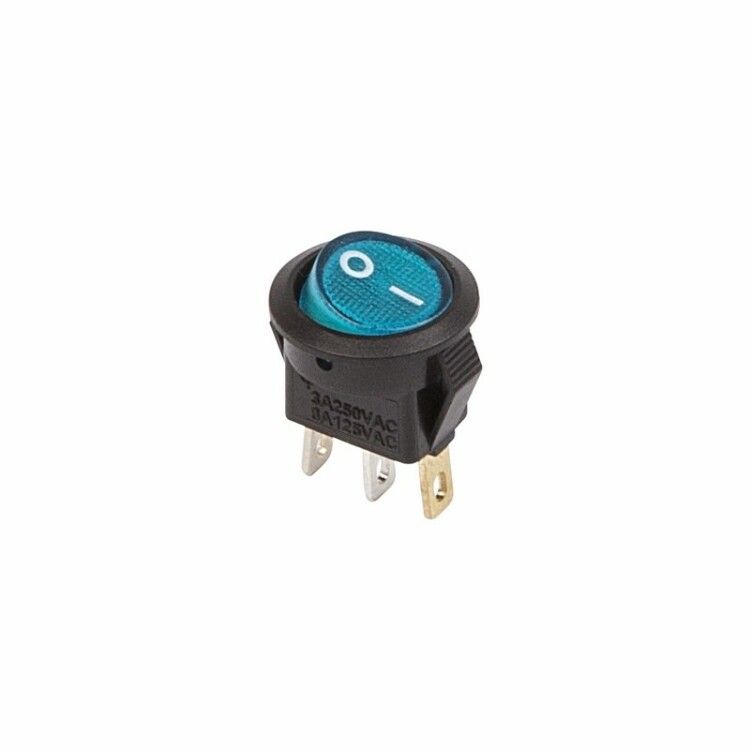

Выключатель клавишный круглый 250В 3А (3с) ON-OFF син. с подсветкой Micro (RWB-106 SC-214) Rexant 36-2531 MEET

Выключатель клавишный круглый 250В 3А (3с) ON-OFF синий с подсветкой Micro — компактный двухпозиционный переключатель с LED-индикацией для управления цепями переменного тока до 250 В. Подходит для сборки оборудования, где важна визуальная индикация состояния и надежная фиксация положения. Артикулы etm36-2531 и 36-2531 соответствуют одной модели от Rexant.

Назначение и область применения

Выключатель клавишный круглый 250В 3А (3с) ON-OFF синий с подсветкой Micro используется для включения и отключения электрических цепей переменного тока. Предназначен для установки в устройствах, требующих четкого визуального контроля состояния: сетевые фильтры, удлинители, блоки питания, аудио- и видеоаппаратура, промышленное оборудование. Подходит для бытовых и профессиональных применений там, где необходима индикация в темноте.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин)
• Номинальный ток: 3 А при 250 В AC
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF (двухпозиционный)
• Число контактных групп: 1
• Число контактов в группе: 3 (вход, выход, заземление/нейтраль — зависит от схемы)
• Подсветка: синий светодиод (LED)
• Степень защиты: IP30 (защита от предметов >2,5 мм, без защиты от воды)
• Рабочая температура: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения/выключения
• Габариты: 14,4 × 14,4 × 19 мм
• Форма: круглая
• Цвет корпуса: синий
• Тип монтажа: пайка

Совместимость и монтаж

Выключатель клавишный круглый 250В 3А (3с) ON-OFF синий с подсветкой Micro устанавливается в отверстие диаметром 14–15 мм в панели толщиной от 0,8 до 3 мм. Монтаж выполняется без винтов — корпус защелкивается в отверстии. Контакты подключаются исключительно методом пайки; клеммы не предназначены для быстрого соединения проводов. Убедитесь, что толщина панели не превышает 3 мм — иначе механизм не зафиксируется. Пайка должна быть выполнена аккуратно, чтобы не повредить пластиковые элементы корпуса.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств класса II (двойная изоляция). Степень защиты IP30 обеспечивает защиту от крупных твердых частиц, но не предохраняет от влаги, пыли или брызг. Не используйте в условиях повышенной влажности, на улице или в помещениях с высоким уровнем запыления. Напряжение 1500 В — это испытательное значение, не рабочее. Эксплуатация выше 250 В недопустима.

Преимущества

• Яркая синяя подсветка позволяет легко определить состояние включения даже в темноте
• Надежная механическая фиксация положений — клавиша не “проваливается” и не самопроизвольно переключается
• Компактные габариты позволяют использовать в плотно укомплектованном оборудовании
• Устойчивость к широкому диапазону температур — работает в холодных и жарких средах
• Высокий ресурс — 10 000 циклов обеспечивают долгую службу в активно используемых системах

Ограничения применения

• Не подходит для постоянного подключения нагрузки выше 3 А — возможен перегрев и выход из строя
• IP30 не защищает от влаги — нельзя использовать во влажных помещениях, на улице, рядом с мойками
• Только пайка — невозможно подключить провода через клеммы, требует наличия паяльника и навыков
• Не рассчитан на частые резкие удары или вибрацию — не рекомендован для мобильных машин и транспорта
• Контакты не предназначены для работы с постоянным током (DC) — использование на DC снижает срок службы

Примеры использования

• Сетевой фильтр с индикацией включения
• Блок питания компьютера или сервера
• Аудиоусилитель с функцией включения/выключения
• Промышленный контроллер на панели управления
• Лабораторное оборудование с визуальным управлением питанием

Практические советы

• При пайке используйте мощность паяльника не более 40 Вт и время нагрева не более 3 секунд на каждый вывод — перегрев деформирует пластик
• Проверьте диаметр отверстия перед установкой: он должен быть 14–15 мм. Большие отверстия — риск расшатывания, меньшие — невозможность установки
• Синяя подсветка потребляет микроскопический ток — не влияет на нагрузку, но может светить слабо при очень низком напряжении сети
• Для замены старого выключателя — проверьте тип контактов: этот модель имеет три контакта, один из них — общий, другие — нормально открытый и закрытый. Схема подключения отличается от двухконтактных аналогов
• Не используйте с индуктивными нагрузками (например, двигателями) без дополнительной защиты — возможны пробои контактов
