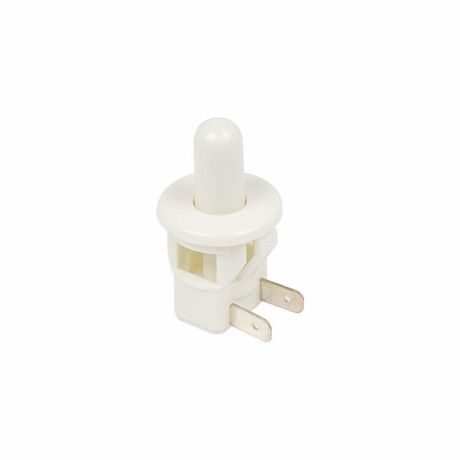

Выключатель-кнопка 250В 2.5А (2с) ON-(OFF) Б/Фикс бел. (PBS-19С) (мебельная) Rexant 36-3020 MEET

Выключатель-кнопка REXANT 36-3020 — это компактное устройство для временного включения и выключения электрической цепи в мебели и малогабаритных устройствах. Номинальные параметры 250 В и 2,5 А позволяют управлять светодиодными лентами, ночниками и другими слаботочными нагрузками. Выключатель-кнопка 250V 2.5А (2с) ON-(OFF) без фиксации белый (мебельная) отличается простотой установки и надежностью в условиях ограниченного пространства.

Назначение и область применения

Выключатель-кнопка 36-3020 предназначен для кратковременного замыкания и размыкания цепи переменного тока. Он используется там, где требуется просто включить или выключить устройство без сохранения состояния — например, чтобы зажечь свет в шкафу, включить подсветку столешницы или активировать функцию мебели. Применяется в корпусах мебели, домашних приборах, стендах, тестовых установках и других местах, где важна компактность и простота управления.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 2,5 А
• Тип переключения: ON-(OFF) — нажал — включилось, отпустил — выключилось
• Количество контактных групп: одна (два контакта: вход и выход)
• Фиксация положения: отсутствует — кнопка возвращается в исходное состояние автоматически
• Индикация: нет — не имеет подсветки
• Установочный диаметр: 19,2 мм
• Габариты: 18,5 × 18,5 × 17,8 мм
• Степень защиты: IP30 — защищён от предметов больше 2,5 мм, но не от воды и пыли
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения-выключения
• Подключение: плоские штекеры или пайка
• Материал корпуса: пластик, белый цвет
• Тип толкателя: цилиндрический, плоская головка

Совместимость и монтаж

Выключатель-кнопка 36-3020 монтируется в отверстие диаметром 19,2 мм. Устанавливается в панели толщиной до 4–5 мм — например, в деревянную или ЛДСП поверхность мебели. Для крепления не требуются винты: фиксация происходит за счёт защёлок на корпусе. Подключение выполняется двумя способами:

• Пайка — предпочтительно для постоянных сборок, особенно в печатных платах или модульных системах;
• Плоский штекерный разъём — позволяет легко менять устройство без пайки, но требует совпадения размеров клемм (обычно 2,8×0,8 мм).

Обязательно проверьте глубину посадочного места — высота выключателя 17,8 мм, и он не должен задевать внутренние элементы корпуса.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство не защищено от брызг, пыли и влаги. Его нельзя использовать во влажных помещениях, на кухне без герметизации, в гаражах или на улице. Рабочее напряжение 250 В соответствует стандартным сетям 220–240 В, но не рассчитано на промышленные сети выше 250 В. Перегрузка током более 2,5 А приведёт к оплавлению контактов.

Преимущества

• Компактный размер — подходит даже для узких участков мебели
• Простая установка без инструментов — достаточно просверлить отверстие
• Надёжный пружинный механизм — обеспечивает точное срабатывание
• Низкая стоимость — экономичное решение для массового производства мебели
• Совместим с пайкой и штекерами — гибкость в сборке

Ограничения применения

• Не подходит для влажных сред — IP30 не защищает от воды
• Не имеет фиксации — не годится для длительного включения (например, для основного освещения комнаты)
• Не содержит индикатора — невозможно визуально определить текущее состояние
• Не рекомендован для мощных нагрузок — максимальный ток 2,5 А, не подходит для нагревателей, двигателей
• Требует точного сверления — отверстие 19,2 мм, меньшее — не войдёт, большее — будет люфт

Примеры использования

• Встраивание в нижнюю часть кухонного шкафа для включения LED-подсветки
• Управление подсветкой кровати в спальном гарнитуре
• Кнопка включения в рабочем столе с USB-портами и лампой
• Локальный выключатель в ящике с зарядным устройством
• Тестовый интерфейс в электронных прототипах

Практические советы

• Перед монтажом проверьте, что отверстие точно 19,2 мм — используйте сверло с этим диаметром или чуть меньше, затем расширьте вручную
• При пайке не перегревайте контакты — время пайки не более 3 секунд, температура не выше 260 °C
• Если используете штекер, убедитесь, что кабель имеет подходящую клемму — тип “faston” 2,8 мм
• Не закрывайте кнопку плотной отделкой — она должна свободно нажиматься
• Для долговечности не используйте в режиме частого включения-выключения чаще 10 раз в минуту — это снижает срок службы
• При сборке мебели лучше всего располагать выключатель-кнопку 36-3020 рядом с кабельным выводом, чтобы минимизировать длину соединений
