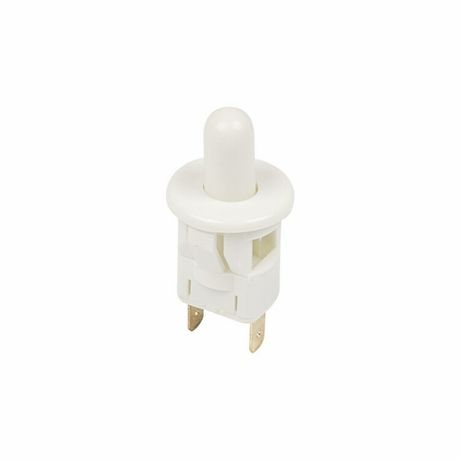

Выключатель-кнопка 250В 2.5А (2с) ON-(OFF) Б/Фикс бел. (PBS-19С2) (мебельная) Rexant 36-3021 MEET

Выключатель-кнопка PBS-19С2 от Rexant — компактное устройство для временного замыкания цепей переменного тока до 250 В, предназначенное для управления светом в мебели. Устройство не фиксирует положение, возвращается в исходное состояние после отпускания, что делает его идеальным для ситуаций, где нужна кратковременная активация — например, включения ночного освещения в шкафу.

Назначение и область применения

Выключатель-кнопка PBS-19С2 используется для коммутации слаботочных цепей переменного тока — в основном для включения и выключения светодиодной подсветки, внутреннего освещения мебели, ящиков, шкафов и других элементов интерьера. Применяется в домашней и офисной мебели, а также в легком оборудовании, где требуется простое и надежное управление питанием без постоянного удерживания кнопки.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 2,5 А
• Тип переключения: ON-(OFF) — замыкает цепь при нажатии, размыкает при отпускании
• Количество контактных групп: 1
• Число контактов: 2 (вход и выход)
• Фиксация положения: отсутствует — кнопка возвращается в исходное состояние
• Индикация состояния: отсутствует
• Габариты: 18,5 × 18,5 × 17,8 мм
• Установочный диаметр: 19,2 мм
• Степень защиты: IP30 — защита от крупных твердых предметов, но не от воды и пыли
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения-выключения
• Материал корпуса: пластик белого цвета
• Тип подключения: плоский штекерный разъем / возможность пайки

Совместимость и монтаж

PBS-19С2 монтируется в панели толщиной до 4–5 мм через круглое отверстие диаметром 19,2 мм. Для установки не требуются винты — устройство фиксируется за счет зажимных лапок внутри корпуса. Подключение возможно двумя способами:

• Пайка выводов прямо к печатной плате или проводам
• Подключение через плоские штекеры (разъемы), совместимые с типичными кабелями 0,5–1,5 мм²

Обратите внимание: поверхность монтажа должна быть ровной, без деформаций. Недостаточно точное отверстие может повредить корпус или нарушить герметизацию.

Безопасность и стандарты

Выключатель-кнопка PBS-19С2 соответствует требованиям безопасности для бытовых и легкопромышленных применений. Степень защиты IP30 обеспечивает безопасную работу в сухих помещениях, но не допускает использование во влажных средах, на улице или в местах с риском попадания брызг. Не предназначен для работы с высокими импульсными нагрузками или индуктивными нагрузками выше 2,5 А.

Преимущества

• Компактный размер позволяет использовать в ограниченном пространстве — например, в тонких стенках мебельных модулей
• Простая механическая конструкция с пружинным механизмом обеспечивает долгую службу без обслуживания
• Белый цвет легко интегрируется в светлые интерьеры и не бросается в глаза
• Два варианта подключения — пайка и штекер — дают гибкость при проектировании
• Ресурс 10 000 циклов достаточен для многолетней эксплуатации в бытовых условиях

Ограничения применения

• Не подходит для влажных помещений, кухонь, ванных комнат — IP30 не защищает от влаги
• Не рекомендован для управления мощными нагрузками (>2,5 А) или двигателями — возможен отказ контактов
• Отсутствие фиксации делает его непригодным для задач, где требуется постоянное включенное состояние (например, основное освещение)
• Не имеет индикации — невозможно определить текущее состояние без тестирования
• Пайка требует осторожности: перегрев может повредить внутренние детали

Примеры использования

• Включение подсветки внутри кухонного шкафа при открывании дверцы
• Освещение в спальне — кнопка встроена в торец кровати для мягкого ночного света
• Управление LED-лентой в демонстрационном шкафу в магазине мебели
• Локальное включение питания в мини-системах автоматизации (например, в мебельных системах с датчиками движения)

Практические советы

• Перед монтажом проверьте диаметр отверстия — он должен точно соответствовать 19,2 мм. Больше — будет люфт; меньше — можно повредить корпус.
• При пайке используйте жало не более 25 Вт, время нагрева — не более 3 секунд на каждый контакт.
• Если используете штекеры, убедитесь, что они плотно сидят — плохой контакт вызывает нагрев и окисление.
• Не устанавливайте PBS-19С2 рядом с источниками тепла (нагревательные элементы, лампы накаливания) — рабочая температура до +85 °C, но длительный перегрев снижает срок службы.
• Для увеличения срока службы не используйте кнопку как рычаг — давление должно быть направлено строго по оси, чтобы не деформировать механизм.
