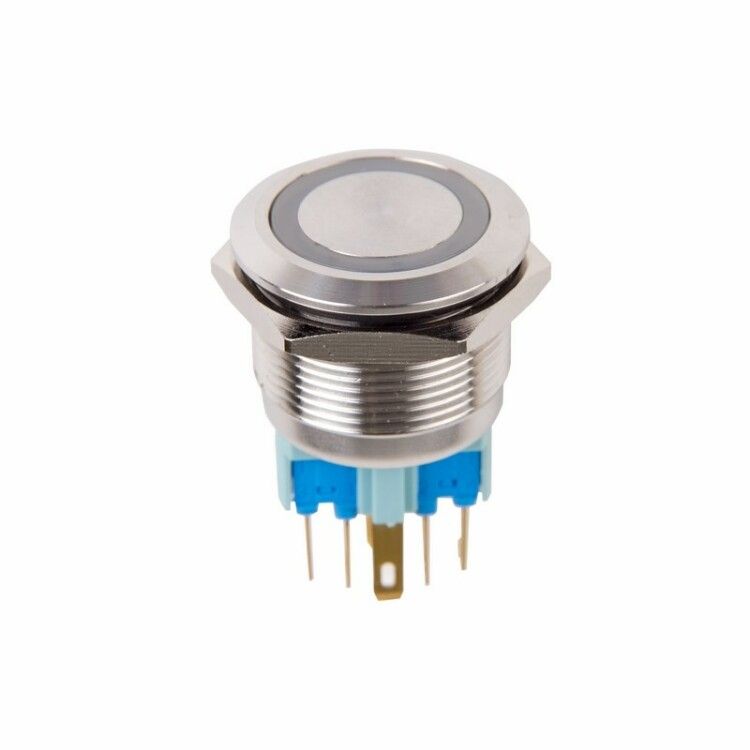

Кнопка антивандальная 22 12В Б/Фикс (5с) OFF-(ON) / ON-(OFF) подсв/синяя REXANT - 36-3511 MEET

Кнопка антивандальная REXANT 36-3511 - это компактное устройство с синей светодиодной подсветкой, предназначенное для надёжного включения и выключения цепей в условиях повышенной нагрузки и вандализма. Устройство работает от 12 В постоянного тока, имеет степень защиты IP67 и рассчитано на 10 000 циклов работы.

Назначение и область применения

Кнопка антивандальная REXANT 36-3511 используется для ручного управления электрическими цепями в средах с высоким риском механических повреждений. Применяется там, где важна устойчивость к ударным нагрузкам, влаге и пыли: на производственных линиях, в лифтах, у дверных проёмов, на пультах управления оборудованием. Подходит для систем автоматизации, станков, конвейеров и других промышленных объектов.

Технические характеристики

• Напряжение питания: 12 В (для подсветки); рабочее напряжение цепи - до 250 В переменного тока
• Номинальный ток: 5 А
• Тип тока: переменный (AC) для силовой цепи; постоянный (DC) для подсветки
• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после отпускания
• Время удерживания: 5–6 секунд (время действия при длительном нажатии)
• Тип переключения: OFF-(ON) / ON-(OFF) - нормально замкнутый и нормально разомкнутый контакт в одном корпусе
• Количество контактов: 1 НО + 1 НЗ = 2 контакта, всего 3 вывода (включая общий)
• Подсветка: синий светодиод (LED), питание 12 В
• Цвет кнопки: синий
• Габариты: 22×22×34,6 мм
• Установочный диаметр: 22 мм
• Степень защиты: IP67 - полная герметичность от пыли и временного погружения в воду
• Рабочая температура: от -25 C до +85 C
• Ресурс: 10 000 циклов включения/выключения
• Тип подключения: плоский штекерный разъём (возможно также подключение пайкой)
• Способ монтажа: пайка
• Материал переднего кольца: прочий (не указан конкретный материал, предположительно металл или усиленный пластик)

Совместимость и монтаж

Кнопка антивандальная REXANT 36-3511 монтируется в панель через отверстие диаметром 22 мм. Толщина панели должна быть от 0,5 до 10 мм. Для установки требуется только просверлить отверстие и зафиксировать кнопку с внутренней стороны панели - винты не требуются. Подключение выполняется через плоский штекерный разъём, который можно легко отсоединить для обслуживания. Также допускается пайка проводов напрямую к контактам. Контакты работают в режиме “нажми - включи”, “отпусти - выключи” без сохранения состояния.

Безопасность и стандарты

Кнопка соответствует требованиям по степени защиты IP67, что гарантирует работу в запылённых и влажных помещениях. Рабочие параметры (250 В, 5 А) позволяют использовать её в большинстве промышленных сетей. Температурный диапазон (-25…+85 C) обеспечивает надёжную работу в холодных и жарких условиях. Сертификаты не указаны - рекомендуется проверять соответствие проектным требованиям.

Преимущества

• Высокая механическая прочность - устойчива к ударам и попыткам вскрытия
• Защита IP67 - подходит для улицы, цехов, пищевых производств
• Светодиодная подсветка - визуальное указание активного состояния даже в плохих условиях освещения
• Простой монтаж - не нужны винты, достаточно отверстия 22 мм
• Два типа контактов в одной кнопке - позволяет реализовать сложные логические схемы без дополнительных элементов
• Долгий срок службы - 10 000 циклов

Ограничения применения

• Не предназначена для постоянного удержания в нажатом состоянии - механизм не имеет фиксации
• Подсветка работает только при подаче 12 В постоянного тока - нельзя подключать к сети 220 В
• Силовые контакты рассчитаны на 5 А - не подходят для мощных нагревательных или двигательных нагрузок выше этого значения
• Монтаж только пайкой или через штекер - несовместима с клеммниками типа WAGO
• Отсутствует информация о сертификации - не всегда подходит для официальных проектов с обязательными ГОСТ/IEC требованиями

Примеры использования

• Кнопка аварийной остановки на конвейере - нажал, остановил, отпустил - продолжает работу
• Управление светом в лифте - синяя подсветка показывает, когда система активна
• Пульт управления насосом в канализационной станции - защита от брызг и грязи
• Локальный запуск оборудования в цеху - вместо клавишного модуля, чтобы избежать случайного срабатывания

Практические советы

• При подключении подсветки соблюдайте полярность - светодиод не будет гореть при неверном соединении
• Для увеличения срока службы не используйте кнопку как фиксирующее устройство - она не имеет механизма удержания
• Проверьте толщину панели перед монтажом - слишком тонкая (менее 0,5 мм) может деформироваться, слишком толстая (более 10 мм) - затруднит фиксацию
• Если нужна более надёжная фиксация, используйте термоклей или резиновый уплотнитель вокруг корпуса
• Для контроля состояния цепи подключите параллельно индикатор напряжения - подсветка не всегда говорит о наличии тока в силовой цепи
• Артикулы 36-3511 и etm36-3511 - это один и тот же продукт, различаются только форматы обозначения
