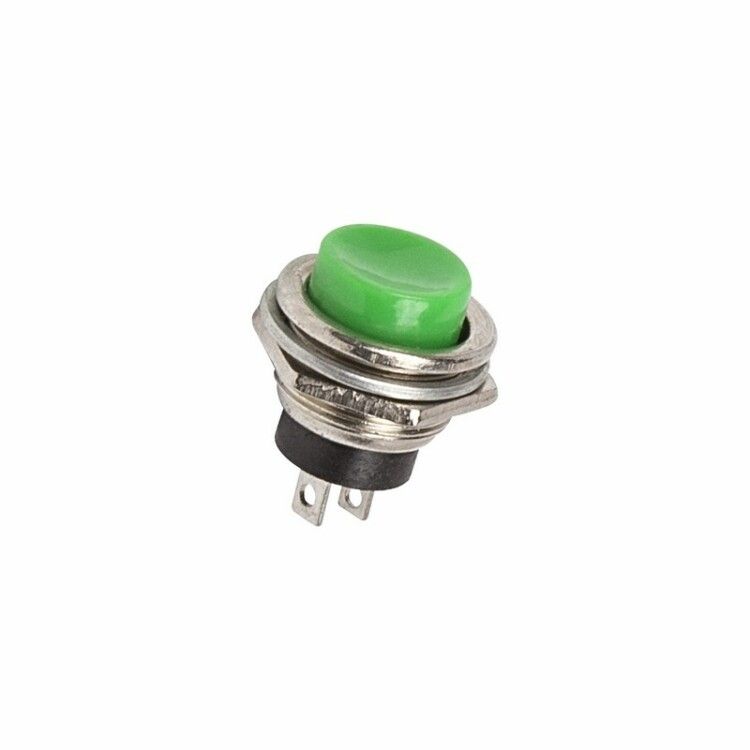

Выключатель-кнопка металл 250В 2А (2с) OFF-(ON) d16.2 зел. (RWD-306) Rexant 36-3353 MEET

Выключатель-кнопка Rexant ETM36-3353 - это металлический однопостовый коммутатор с самовозвратом, рассчитанный на работу в сетях переменного тока до 250 В и токе до 3 А. Применяется в панелях управления оборудованием, где требуется надежная и простая ручная коммутация. Габариты 16×16×5,5 мм и зелёная кнопка обеспечивают четкую визуальную идентификацию.

Назначение и область применения

Выключатель-кнопка Rexant ETM36-3353 предназначен для временного замыкания электрической цепи при нажатии и автоматическом размыкании после отпускания (тип переключения OFF-(ON)). Используется там, где нужна простая ручная активация устройства - например, для запуска/останова оборудования, тестирования, сброса или включения питания.

• Подходит для аудио- и видеоустройств, блоков питания, контрольных панелей.
• Часто встречается в промышленном оборудовании, станках, диагностических приборах.
• Не предназначен для постоянного удерживания в рабочем состоянии - только импульсное действие.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 2–3 А (при 250 В AC)
• Тип контакта: один нормально открытый (НО) контакт, одна группа
• Механизм: самовозврат - кнопка возвращается в исходное положение после отпускания
• Степень защиты: IP30 - защита от крупных твердых предметов, но не от воды и пыли
• Установочный диаметр: 16,2 мм
• Габариты: 16 × 16 × 5,5 мм
• Материал корпуса: металл
• Цвет кнопки: зелёный
• Температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Подключение: припаянные флажковые выводы

Совместимость и монтаж

Выключатель-кнопка Rexant ETM36-3353 монтируется в отверстие диаметром 16,2 мм в панели толщиной от 0,5 до 3 мм. Для фиксации используется защелкивающийся буртик - винты не требуются. Подключение выполняется только методом пайки к печатным платам или гибким проводам. Убедитесь, что толщина панели соответствует допустимому диапазону - слишком толстая панель не позволит плотно закрепить устройство.

Припаиваемые флажковые выводы подходят для поверхностного монтажа на PCB или для подключения через перемычки. Не используйте клеммы или разъемы - они не совместимы с этим типом контактов.

Безопасность и стандарты

Степень защиты IP30 означает, что выключатель не защищен от попадания воды, пыли и агрессивных сред. Он предназначен для установки внутри закрытых корпусов, где исключены воздействие жидкости, осадков и абразивной пыли. Не применять во влажных помещениях, на улице или в условиях повышенной запыленности без дополнительной герметизации.

Преимущества

• Металлический корпус повышает механическую прочность и срок службы по сравнению с пластиковыми аналогами.
• Простая конструкция с одним контактом снижает вероятность отказа.
• Зелёный цвет кнопки стандартизирован как сигнал «вкл» - легко распознаётся оператором.
• Быстрая установка без инструментов - достаточно просверлить отверстие и припаять провода.
• Работает в широком температурном диапазоне - подходит для холодных и жарких помещений.

Ограничения применения

• Не подходит для цепей постоянного тока - указаны параметры только для переменного тока (AC).
• Недопустимо использовать в условиях высокой влажности, мыльных растворов, масел - IP30 не обеспечивает защиту от жидкостей.
• Не предназначен для длительного удержания в нажатом состоянии - механизм рассчитан на импульсное использование.
• Отсутствие индикации состояния - нельзя определить включен ли контакт визуально, кроме положения кнопки.
• Пайка обязательна - невозможно подключить через клеммы или штекеры.

Примеры использования

• Кнопка включения питания в домашнем аудиоусилителе.
• Сброс аварийной сигнализации на производственной линии.
• Ручной запуск насоса в малогабаритном оборудовании.
• Тестовая кнопка на контроллерной плате в лаборатории.
• Переключатель режима работы в медицинском приборе с внутренней установкой.

Практические советы

• При сверлении отверстия в панели соблюдайте точный диаметр 16,2 мм - меньшее отверстие не позволит установить кнопку, большее - вызовет люфт и риск повреждения.
• При пайке используйте мощность паяльника не более 40 Вт и время нагрева менее 3 секунд - перегрев может деформировать корпус или расплавить изоляцию выводов.
• Не затягивайте провода силой - флажковые контакты хрупкие; лучше предварительно согнуть их под углом 90° для лучшей нагрузки.
• Если необходимо увеличить степень защиты - установите выключатель внутри герметичного корпуса с уплотнителем вокруг отверстия.
• Проверьте соответствие тока нагрузки - даже при 250 В максимальный ток не должен превышать 3 А, особенно при длительной работе.
